ГОСТ 8193-73 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПОВ Р65 И Р75 Конструкция и размеры ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

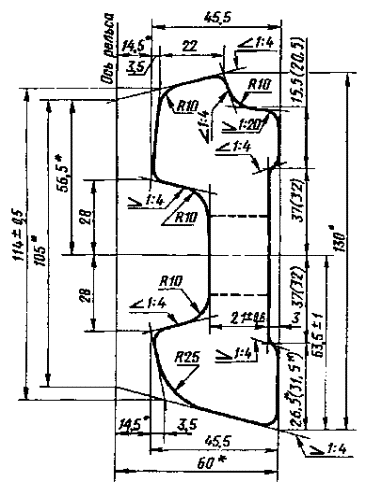

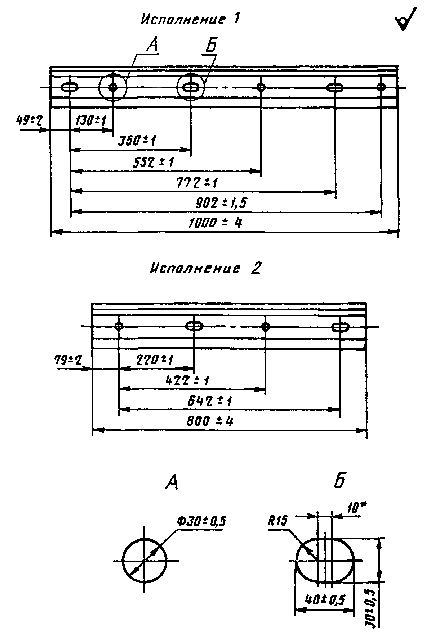

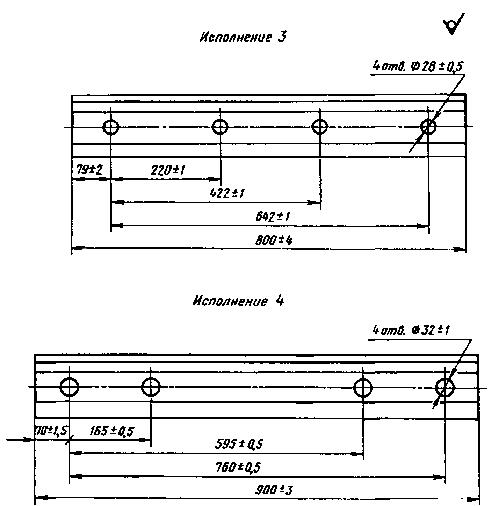

Дата введения 01.01.75 Настоящий стандарт соответствует СТ СЭВ 1669 в части конструкции и размеров. (Измененная редакция, Изм. № 2). 2. Конструкции и размеры поперечного сечения накладок должны соответствовать указанным на черт. 1. Черт. 1 * Размеры для справок. Примечания: 1. Радиусы закруглений, не указанные на чертеже, выполняют размером (4±2,0) мм. 2. Размеры, на которые не установлены предельные отклонения в готовых накладках, должны обеспечиваться технологией. Предельные отклонения не должны превышать ±1,0 мм. 3. В скобках указаны размеры для накладок, не рекомендуемых к применению. (Измененная редакция, Изм. № 1, 2, 3). 3. Длина накладок, расположение и размеры болтовых отверстий с наружной стороны должны соответствовать указанным на черт. 2 и 3. Исполнение накладок устанавливают по согласованию между изготовителем и потребителем. Черт. 2 * Размеры для справок. Примечание. Размеры отверстий указаны со стороны продавливания. Черт. 3 Пример условного обозначения накладки к рельсам типов Р65 и Р75 в исполнении 1: Накладка 1Р65 ГОСТ 8193-73 То же, в исполнении 2: Накладка 2Р65 ГОСТ 8193- 73. (Измененная редакция, Изм. № 1, 2). 4. Расчетные данные конструкции накладок приведены в приложении 1. 5. Технические требования - по ГОСТ 4133. 4, 5. (Введены дополнительно, Изм. № 2). 6. (Исключен, Изм. № 1). 7. (Исключен, Изм. № 2). Справочное Расчетные данные Площадь поперечного сечения проката, см2............. 38,45 (38,75) Расстояние до центра тяжести, см: от верха накладки......................................................... 6,42 от низа накладки.......................................................... 6,33 от внешней грани......................................................... 2,01 Угол наклона осей к горизонту: главной.......................................................................... -3º 22’ нейтральной.................................................................. 27º 46’ Момент инерции, см4: относительных центральных осей: горизонтальной............................................................ 524,3 (528,0) вертикальной................................................................ 52,0 (53,3) центробежный.............................................................. 27,8 (-28,05) относительно главных осей: наибольший................................................................... 526,4 (530,0) наименьший.................................................................. 51,2 (51,6) Момент сопротивления, см3: по верху......................................................................... 82,4 (82,5) по низу........................................................................... 83,6 (83,8) по внешней грани (наибольший)................................ 26,4 (26,5) Масса, кг 1 м проката.................................................................... 30,18 (30,42) накладки исполнения 1............................................... 29,26 (29,50) накладки исполнения 2............................................... 23,59 (23,78) накладки исполнения 3............................................... 23,74 (23,93) накладки исполнения 4............................................... 26,63 (26,85) Примечания: 1. Масса определена исходя из номинальных размеров и относительной плотности стали 7,85. 2. В скобках указаны конструктивные расчетные данные для накладок, изготовляемых на нереконструированных прокатных станах. ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3). ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 3). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР РАЗРАБОТЧИКИ В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд. техн. наук; А.К. Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.73 № 2159 3. Стандарт соответствует СТ СЭВ 1669-79 в части конструкции и размеров 4. ВЗАМЕН ГОСТ 8193-56 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ 6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94) 7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями № 1, 2, 3, утвержденными в ноябре 1979 г., апреле 1981 г., декабре 1989 г. (ИУС 12-79, 7-81, 4-90) | ||||
