ГОСТ 19128-73 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ НАКЛАДКИ ДВУХГОЛОВЫЕ К
РЕЛЬСАМ Конструкция и размеры ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

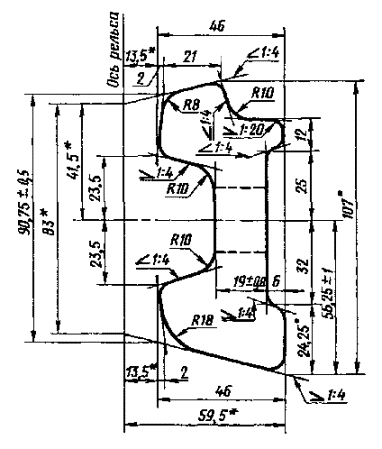

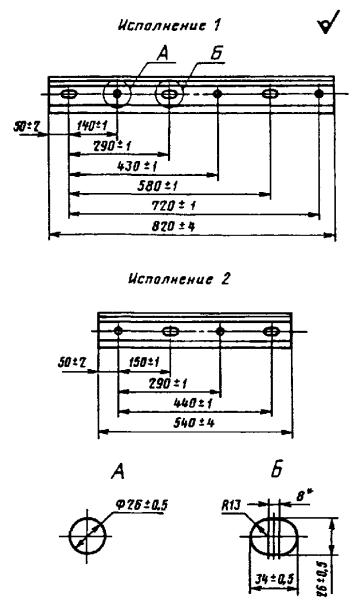

Дата введения 01.01.75 Стандарт соответствует СТ СЭВ 1669-79 в части технических требований. (Измененная редакция, Изм. № 2). 2. Конструкция и размеры накладок должны соответствовать указанным на черт. 1 (расчетные данные указаны в приложении). Черт. 1 * Размеры для справок Примечания: 1. Радиусы закруглений, не указанные на чертеже, выполняются размером 2-6 мм. 2. Предельные отклонения не должны превышать ±1,0 мм. 3. Исполнения накладок и расположение болтовых отверстий с наружной стороны накладок должны соответствовать указанным на черт. 2. Выбор исполнения накладок устанавливается по соглашению сторон. Черт. 2 * Размеры для справок Примечание. Размеры отверстий указаны со стороны продавливания. Условное обозначение накладки к рельсам типа Р50 исполнения 1: Накладка 1Р50 ГОСТ 19128- 73 То же, исполнения 2: Накладка 2Р50 ГОСТ 19128-73 2, 3. (Измененная редакция, Изм. № 1). 4-6. (Исключены, Изм. № 1). 7. Технические требования - по ГОСТ 4133. ПРИЛОЖЕНИЕСправочное РАСЧЕТНЫЕ ДАННЫЕ Площадь поперечного сечения проката, см2.................. 30,05 Расстояние до центра тяжести, см: от верха накладки.............................................................. 5,38 от низа накладки............................................................... 5,07 от внешней грани............................................................... 2,18 Угол наклона осей к горизонту: главной............................................................................... -4º 39’ центральной....................................................................... 25º 36’ Момент инерции, см4: относительно центральных осей: горизонтальной.................................................................. 281,0 вертикальной..................................................................... 40,9 центробежный................................................................... -19,7 относительно главных осей: наибольший........................................................................ 281,0 наименьший....................................................................... 39,3 Момент сопротивления, см3: по верху накладки.............................................................. 52,2 по низу накладки............................................................... 55,4 по внешней грани (наибольший)..................................... 18,8 Масса, кг: 1 м проката......................................................................... 23,59 накладки исполнения 1..................................................... 18,77 накладки исполнения 2..................................................... 12,36 Примечание. Масса определена исходя из номинальных размеров и плотности стали 7,85. ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 2). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР РАЗРАБОТЧИКИ В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд. техн. наук; А.К. Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.73 № 2158 3. Стандарт соответствует СТ СЭВ 1669-79 в части технических требований 4. ВЗАМЕН ГОСТ ГОСТ 4133-54 в части накладок к рельсам типа Р50 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ 6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94) 7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями № 1, 2, утвержденными в ноябре 1979 г., декабре 1989 г. (ИУС 12-79, 4-90) | ||||
