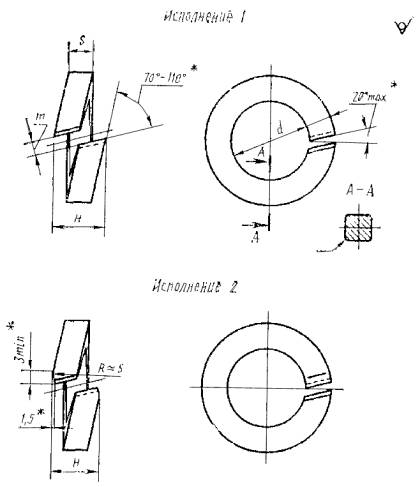

Дата введения 01.07.92 Настоящий стандарт распространяется на одновитковые пружинные шайбы класса точности С, применяемые в конструкциях верхнего строения пути железных дорог. Требования настоящего стандарта являются обязательными, кроме пункта 2.3. 1. КОНСТРУКЦИЯ И РАЗМЕРЫ1.1. Конструкция и размеры пружинных шайб должны соответствовать указанным на чертеже и в таблице. m £ 0,7(s+1,05) ____________ * Размеры обеспечиваются инструментом. Обозначения на чертеже: d - диаметр шайбы; s - толщина шайбы; b - ширина шайбы мм
Пример условного обозначения пружинной шайбы исполнения 1 для болта диаметром 22 мм, из стали марки 65Г, без защитного покрытия: Шайба 22 ГОСТ 19115-91 То же, исполнения 2: Шайба 2.22 ГОСТ 19115-91 То же, из стали марки 60C2A: Шайба 22.60С2A ГОСТ 19115-91 Шайбы исполнения 2 изготавливаются по согласованию между изготовителем и потребителем. 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ2.1. Основные технические требования - по ГОСТ 6402. 2.2. Пружинные шайбы должны изготовляться из проволоки по ГОСТ 11850, из стали марок 65 Г, 60С2А или других марок стали с механическими свойствами не ниже, чем у стали марки 65 Г по ГОСТ 14959. В случае применения стали марки 60С2А или других сталей, марка стали указывается в условном обозначении. 2.4. При контрольной проверке пружинящих свойств после сжатия шайб до плоского состояния в течение 24 ч уменьшение размера Н не должно превышать 0,8 мм. 2.5. Теоретическая масса шайб указана в приложении. 2.6. Временная противокоррозионная защита, упаковка шайб и маркировка тары - по ГОСТ 18160. 3. ПРИЕМКАПравила приемки - по ГОСТ 17769 для изделий класса точности С. Объем партии от 10001 до 35000 шт. 4. МЕТОДЫ КОНТРОЛЯМетоды контроля - по ГОСТ 6402, исключая проверку вязкости. 5. ТРАНСПОРТИРОВАНИЕТранспортирование шайб производится любым видом транспорта в соответствии с правилами перевозки, действующими на данном виде транспорта. ПРИЛОЖЕНИЕ
|
Номинальные диаметры резьбы болта, мм |
Теоретическая масса 1000 шайб, кг |
22 |
49,1 |
24 |
67,9 |
27 |
93,4 |
