ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

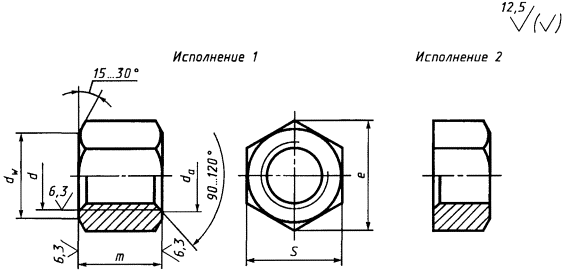

Дата введения 01.01.72 в части размера «под ключ» S = 13 мм 01.01.73 1. Настоящий стандарт распространяется на шестигранные особо высокие гайки класса точности В с диаметром резьбы от 8 до 48 мм. (Измененная редакция, Изм. № 4). 2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице. (Измененная редакция, Изм. № 2-7). (Измененная редакция, Изм. № 2, 4). 3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1. 3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3. 3а, 3б. (Введены дополнительно, Изм. № 5). 4. (Исключен, Изм. № 5). 5. Технические требования - по ГОСТ 1759.0. 6. (Исключен, Изм. № 2). 7. Масса гаек указана в приложении 1. 8. (Исключен, Изм. № 4). мм
Примечания. 1. Размеры гаек, заключенные в скобки, применять не рекомендуется. 2. Допускается изготавливать гайки с размерами, указанными в приложении 2. Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия: Гайка М12-6Н.5 (S18) ГОСТ 15525-70 То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм: Гайка 2М12´1,25-6Н.12.40Х.016 ГОСТ 15525-70 Справочное Масса стальных гаек (исполнение 1) с крупным шагом резьбы
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни. ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 6, 7). Справочное Размеры в мм
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР РАЗРАБОТЧИКИ И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178 3. ВВЕДЕН ВПЕРВЫЕ 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94) 6. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
