ГОСТ 13455-91 (ИСО 925-97) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ТОПЛИВО ТВЕРДОЕ МЕТОДЫ ОПРЕДЕЛЕНИЯ ДИОКСИДА
УГЛЕРОДА ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

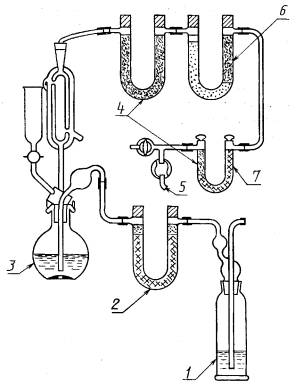

Дата введения 01.01.93 Настоящий стандарт распространяется на бурые и каменные угли, антрацит, лигнит, горючие сланцы, продукты их обогащения, а также на породные прослойки, сопровождающие пласты угля и горючих сланцев (далее - твердое минеральное топливо), и устанавливает гравиметрический и ускоренный объемный методы определения содержания диоксида углерода карбонатов. При разногласиях в оценке качества топлива и при наличии карбонатов в виде сидерита и магнезита определение содержания диоксида углерода карбонатов следует проводить только гравиметрическим методом. 1. ГРАВИМЕТРИЧЕСКИЙ МЕТОД1.1. Назначение и область применения Настоящий стандарт устанавливает гравиметрический метод определения диоксида углерода в минеральных карбонатах, присутствующих в твердом минеральном топливе. Примечание. Полученный результат включает весь диоксид углерода, абсорбированный топливом. Дополнительные требования, отражающие потребности экономики страны, выделены курсивом. 1.2. Сущность метода Пробу топлива обрабатывают соляной кислотой, которая вступает в реакцию с имеющимися карбонатами, выделяющими диоксид углерода. Диоксид углерода, выделенный в результате разложения карбонатов, поглощают и взвешивают. 1.3. Реактивы Реактивы должны быть квалификации ч.д.а. Для анализа следует использовать дистиллированную воду по ГОСТ 6709 без диоксида углерода. Примечание. Для очистки от диоксида углерода дистиллированную воду медленно кипятят в течение 15 мин. (Измененная редакция, Изм. № 1). 1.3.1. Соляная кислота, раствор 3 моль/дм3. 1.3.2. Поглотители сульфида водорода (Измененная редакция, Изм. № 1). 1.3.2.1. Фосфат меди (II), гранулированный с размером частиц 0,7 - 1,2 мм Гранулированный фосфат меди (II) готовят следующим образом. Смешивают порошкообразный фосфат меди (II) с 1 %-ным раствором крахмала до состояния густой пасты. Продавливают пасту через перфорированный лист металла с отверстиями диаметром 1 мм. Высушивают при температуре 110 °С. Просеивают материал для отделения частиц требуемого размера. 1.3.2.2. Сульфат меди (II) на пористой основе - гранулах пемзы Поглотитель на основе сульфата меди (II) готовят следующим образом. Измельчают пемзу и отделяют частицы размером от 0,7 до 2,8 мм. 60 г пемзы с указанным размером частиц помещают в выпарительную чашку, наливают насыщенный раствор сульфата меди (II) так, чтобы частицы пемзы были целиком погружены в раствор. Содержимое выпаривают досуха при постоянном перемешивании, а затем выдерживают при температуре от 150 до 160 °С в течение 3 - 4 ч. Далее поглотитель охлаждают в эксикаторе и хранят в стеклянной посуде со стеклянной крышкой. 1.3.2.3. Сульфат серебра, гранулированный 1.3.2.1 - 1.3.2.3. (Введены дополнительно, Изм. № 1). 1.3.3. Перхлорат магния, ангидрон, с размером частиц 0,7 - 1,2 мм. Примечание. Не рекомендуется проводить регенерацию перхлората магния из-за взрывоопасности. После использования перхлорат магния вымывают потоком воды. 1.3.4. Гидроксид натрия на инертной основе, аскарит, с размером частиц 1,2 - 1,7 мм. 1.3.5. Смачивающий реагент, пригодный для использования в растворе кислоты, например, раствор этанола (96 % об.) концентрацией 100 см3/дм3. 1.3.3 - 1.3.5. (Измененная редакция, Изм. № 1). 1.3.6. (Исключен, Изм. № 1). 1.3.7. Кислота серная по ГОСТ 4204, плотностью 1,84 г/см3. (Измененная редакция, Изм. № 1). 1.3.8. Реактивы для контрольного испытания Для проведения контрольного испытания могут быть использованы безводный натрий углекислый по ГОСТ 83 или безводный кальций углекислый по ГОСТ 4530. (Введен дополнительно, Изм. № 1). 1.4. Аппаратура Система включает очистительную цепь аппаратов, реакционную колбу и поглотительную цепь аппаратов. Соответствующая аппаратура представлена на черт. 1. Установка для определения диоксида углерода 1 - барботер с серной кислотой; 2 - поглотительная трубка с аскаритом (позиции 2 и 7); 3 - колба с капельной воронкой и двухповерхностным холодильником; 4 - поглотительная трубка с перхлоратом магния; 5 - патрубок, ведущий к насосу; 6 - поглотительная трубка с поглотителем сульфида водорода и слоем перхлората магния; 7 - поглотительная трубка с натронным асбестом и перхлоратом магния Черт. 1 При сборке установки вес соединения выполняют встык «стекло к стеклу» при помощи толстостенной эластичной резиновой трубки. Боковые отводы сосудов очистительной и поглотительной систем должны иметь одинаковый наружный диаметр. 1.4.1. Очистительная цепь аппаратов Барботер (1) с серной кислотой (r = 1,84 г/см3) и поглотительная трубка (2), заполненная аскаритом. Допускается исключить из поглотительной цепи барботер с серной кислотой. 1.4.2. Прибор для проведения реакции Круглодонная колба вместимостью 300 см3, соединенная с капельной воронкой, двухповерхностным холодильником и трубкой с шаровым расширением (3). Между U-образными трубками 6 и 7 должен быть помещен кран, перекрывающий систему. 1.4.3. Поглотительная цепь аппаратов Три поглотительные трубки, наполненные: перхлоратом магния (4), для сушки газа; поглотителем сульфида водорода, за которым следует предохранительный слой перхлората магния; аскаритом (7) для поглощения диоксида углерода, защитным слоем перхлората магния для поглощения воды, образующейся по реакции между диоксидом углерода и аскаритом. В качестве трубки для поглощения СО2 7 обычно применяют стеклянную трубку типа TX-U-3-150 с кранами по ГОСТ 25336. Допускается использовать трубку TX-U-2-150 без кранов по ГОСТ 25336. Для уверенности в полноте поглощения диоксида углерода допускается использовать две последовательно расположенные поглотительные трубки, наполненные аскаритом. 1.4 - 1.4.3. (Измененная редакция, Изм. № 1). 1.4.4. Весы с точностью до 0,1 мг 1.4.5. Насос для продувания установки воздухом со скоростью 50 см3/мин. Насос присоединяют через измеритель потока к тройнику, один отвод которого снабжен запорным краном. 1.4.6. Нагреватель реакционной колбы подходящей формы электрический или газовая горелка. 1.4.5, 1.4.6. (Введены дополнительно, Изм. № 1). 1.5. Приготовление пробы Аналитическую пробу топлива приготавливают по ГОСТ 10742. Проба должна находиться в воздушно-сухом состоянии, для чего ее выдерживают на воздухе в тонком слое минимальное время, необходимое для достижения приблизительного равновесия между влагой пробы и влажностью атмосферы в лаборатории. Перед проведением испытания пробу тщательно перемешивают в течение не менее 1 мин, желательно механическим способом. Одновременно проводят определение аналитической влаги по ГОСТ 27314. 1.6. Проведение испытания Тщательно взвешивают с точностью до 0,01 г около 5 г пробы (см. примечание) и помещают в реакционную колбу, добавляют 5 капель смачивающего вещества (п. 1.3.5) и 100 см3 воды. Закрывают колбу резиновой пробкой и интенсивно встряхивают для смачивания пробы. Удаляют пробку и смывают попавшие на нее частицы пробы в колбу. Собирают установку как показано на черт. 1, держа кран на выходе воздуха из установки закрытым, и с помощью насоса (п. 1.4.5) пропускают через нее воздух со скоростью 50 см3/мин в течение 10 мин. Прекращают продувку воздухом, закрывают кран между трубками 6 и 7 (п. 1.4.2), а также краны на обоих концах поглотительной трубки 7 и отсоединяют поглотительную трубку 7. Если в качестве поглотительной используют U-образную трубку без кранов (п. 1.4.3), то на концы соединительных отростков трубки 7 надевают отрезки резиновых шлангов, закрытых с одной стороны оплавленными стеклянными палочками; перед взвешиванием отрезки шлангов снимают. Вытирают поглотительную трубку чистой сухой тканью, охлаждают до комнатной температуры и взвешивают. Вновь присоединяют поглотительную трубку к прибору, открывают краны на обоих концах поглотительной трубки и пропускают воздух, как прежде. Наливают в воронку 25 см3 соляной кислоты (п. 1.3.1), соединяют систему с атмосферой, открывая кран на выходе воздуха из установки, дают стечь кислоте в реакционную колбу, снова закрывают кран на выходе воздуха из установки и продолжают продувать ее со скоростью около 50 см3/мин. Поднимают температуру жидкости в реакционной колбе с такой скоростью, чтобы она закипела через 15 мин. Продолжают кипячение в течение 30 мин; интенсивность кипения регулируют таким образом, чтобы пары полностью конденсировались в холодильнике. Прекращают продувку воздухом, отсоединяют поглотительную трубку, охлаждают и взвешивают, как прежде. Примечание. При анализе топлива, содержащего более 2 % диоксида углерода, массу пробы уменьшают, но не менее чем до 0,5 г. 1.5, 1.6. (Измененная редакция, Изм. № 1). 1.6а. Контрольное испытание Для проверки герметичности установки и чистоты реактивов проводят контрольное испытание, как описано в п. 1.6, используя вместо навески пробы приблизительно 60 мг реактива для контрольного испытания (п. 1.3.8), взвешенного с точностью до 0,1 мг. Рассчитывают теоретическую массу диоксида углерода (приложение 2, п. 2), который должен выделиться при разложении взятой навески реактива, и сравнивают се с массой, полученной при проведении контрольного испытания. Результаты проверки считают удовлетворительными, если экспериментальная величина отличается от теоретической не более чем на 10 % отн. В противном случае тщательно проверяют аппаратуру для устранения возможных утечек и (или) заменяют реактивы. Контрольное испытание повторяют до тех пор, пока не будут получены удовлетворительные результаты. Контрольные испытания проводят после сборки новой установки, после замены частей установки или реактивов, а также перед проведением определений. (Введен дополнительно, Изм. № 1). 1.7. Обработка результатов Результат может быть выражен в виде массовой доли диоксида углерода карбонатов и в виде массовой доли углерода карбонатов. Массовую долю диоксида углерода карбонатов в аналитической пробе СО2а, в процентах, вычисляют по формуле где т2 - увеличение массы поглотительной трубки, г; m1 - масса навески пробы, г. Массовую долю углерода
карбонатов в аналитической пробе где 0,2729 - коэффициент пересчета массы СО2 на С (приложение 2, п. 3). Результат, равный среднеарифметическому результатов параллельных определений, записывают с точностью до 0,01 %. (Измененная редакция, Изм. № 1). 1.8. Точность метода 1.8.1. Сходимость Результаты двух определений, полученные в разное время в одной лаборатории, одним лаборантом на одном и том же приборе на двух представительных навесках, взятых от одной и той же пробы, не должны превышать значений, указанных в табл. 1 и 1а. Таблица 1

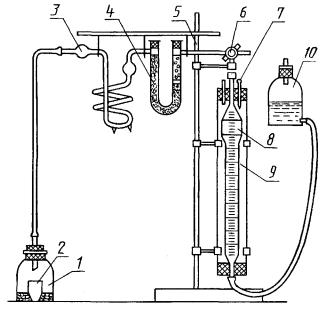

1.8.2. Воспроизводимость Среднеарифметическое результатов двух определений, полученных в двух разных лабораториях на представительных навесках, взятых из одной и той же пробы на последней стадии приготовления пробы, не должно превышать значений, указанных в табл. 1 и 1а. 1.8.1, 1.8.2. (Измененная редакция, Изм. № 1). 1.9. Протокол испытания Протокол испытания должен включать следующие данные: ссылку на используемый метод; результаты и методы их выражения; особенности, отмеченные в процессе определения; любые операции, не предусмотренные настоящим стандартом или считающиеся необязательными. 2. УСКОРЕННЫЙ ОБЪЕМНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ ДИОКСИДА УГЛЕРОДА КАРБОНАТОВМетод основан на разложении карбонатов соляной кислотой и определении объема выделившегося при этом диоксида углерода. 2.1. Аппаратура, материалы и реактивы Установка для определения содержания диоксида углерода карбонатов (черт. 2), в которую входят следующие элементы: реакционная склянка; фарфоровый тигель высокой формы № 3 по ГОСТ 9147; спиральный прибор; U-образная трубка; металлический штатив; трехходовой кран по ГОСТ 7995; ртутный термометр с измерениями от 0 до 50 °С; газоизмерительная бюретка вместимостью 100 см3 из комплекта газоанализатора типа ГХП-2 или ГХП, изготовленная по образцу указанных типов; стеклянный цилиндр (водяная рубашка, служащая для охлаждения бюретки); уравнительная склянка вместимостью 300 см3. Барометр метеорологический. Весы аналитические с погрешностью взвешивания до 0,5 мг. Трубки резиновые внутренним диаметром 3 - 5 мм и толщиной стенок не более 2 мм по ГОСТ 5496. Трубки стеклянные диаметром 5 - 6 мм. Пробки резиновые по ГОСТ 7338. Кислота соляная по ГОСТ 3118, х.ч. или ч.д.а., разбавленная 1:1. Кислота серная по ГОСТ 4204, х.ч. или ч.д.а. r 1,83 г/см3, 10 %-ный раствор. Медь сернокислая по ГОСТ 4165, х.ч. или ч.д.а. Пемза с размерами зерен 2 - 3 мм. Кальций хлористый (двуводный) ч.д.а. или ч., свежеприготовленный, с размерами зерен 1 - 2 мм. Метиловый оранжевый (индикатор) 0,5 %-ный раствор. Вода дистиллированная по ГОСТ 6709. Установка для ускоренного метода определения диоксида углерода 1 - реакционная склянка; 2 - фарфоровый тигель; 3 - спиральный прибор; 4 - U-образная трубка; 5 - металлический штатив; 6 - трехходовой кран; 7 - ртутный термометр; 8 - газоизмерительная бюретка; 9 - цилиндр; 10 - уравнительная склянка Черт. 2 Примечание. Взамен спирального прибора с серной кислотой для поглощения влаги допускается использовать U-образную трубку с ангидроном (п. 1.3.3). Взамен U-образной трубки с поглотителем сульфида водорода допускается добавлять сернокислую медь непосредственно в реакционную склянку к навеске. (Измененная редакция, Изм. № 1). 2.2. Подготовка к испытанию 2.2.1. Спиральный прибор заполняют на 1/3 объема серной кислотой плотностью 1,83 - 1,84 г/см3. 2.2.2. U-образную трубку наполняют пемзой, пропитанной насыщенным раствором сернокислой меди. 2.2.3. Порядок заполнения поглотительных аппаратов реактивами и их смена указаны в приложении. 2.2.4. Уравнительную склянку с тубусом и плотно пригнанной резиновой пробкой, в которую вставлена оплавленная с концов стеклянная трубка, заполняют 10 %-ным раствором серной кислоты (запирающая жидкость). В раствор добавляют 3 - 4 капли 0,5 %-ного раствора метилового оранжевого. 2.2.5. Водяную рубашку бюретки сверху закрывают резиновой пробкой с тремя отверстиями: в одно отверстие вставляют верхнюю отводящую трубку измерительной бюретки с трехходовым краном, в другое - термометр, третье отверстие служит для заполнения рубашки бюретки водой. Снизу водяную рубашку закрывают пробкой, насаженной на отводящую трубку измерительной бюретки. Водяную рубашку заполняют дистиллированной водой. Допускается не заполнять рубашку водой. Воздушная рубашка является достаточной для поддержания постоянной температуры во время испытания. (Измененная редакция, Изм. № 1). 2.2.6. К реакционной склянке подбирают плотно прилегающую резиновую пробку, в которую вставлена стеклянная трубка, оплавленная с концов, на наружный конец стеклянной трубки надевают резиновую трубку. 2.2.7. Собирают установку по схеме, приведенной на черт. 2. Всю аппаратуру соединяют встык резиновыми трубками. 2.2.8. Пробу топлива подготавливают, как указано в п. 1.5. 2.3. Проведение испытания 2.3.1. Берут навеску испытуемого топлива массой (1 ± 0,1) г при массовой доле диоксида углерода до 15 % и (0,5 ± 0,01) г при массовой доле - более 15 %. Навеску топлива переносят в реакционную склянку (точную массу взятой навески устанавливают по разности массы стаканчика до и после перенесения топлива в реакционную склянку). В ту же склянку с навеской пинцетом помещают тигель и через воронку наливают 10 см3 разбавленной 1:1 соляной кислоты. Примечание. Если в установке отсутствует U-образная трубка, наполненная пемзой с сернокислой медью, к навеске для поглощения сульфида водорода добавляют 1 г сернокислой меди. (Измененная редакция, Изм. № 1). 2.3.2. Реакционную склянку закрывают пробкой со вставленной в нее трубкой. Трехходовой кран ставят в положение, при котором газоизмерительная бюретка соединяется только с атмосферой. Газоизмерительную бюретку наполняют запирающей жидкостью до нулевого деления, при этом поднимают и устанавливают уравнительную склянку так, чтобы запирающая жидкость в бюретке и уравнительной склянке была на одном уровне. 2.3.3. Трехходовой кран переводят в положение, при котором бюретка соединяется с реакционной склянкой, и установку проверяют на герметичность. Уравнительную склянку ставят на стол и наблюдают за уровнем запирающей жидкости в измерительной бюретке. Если уровень в течение 1 мин не изменится, то система герметична. 2.3.4. Убедившись в герметичности, фиксируют начальный уровень жидкости в газоизмерительной бюретке. Для этого, поднимая уравнительную склянку, устанавливают на одном уровне запирающую жидкость в газоизмерительной бюретке и уравнительной склянке. Отмечают температуру воды в рубашке холодильника и показание атмосферного давления. 2.3.5. Реакционную склянку осторожно наклоняют, чтобы соляная кислота выливалась из тигля и смачивала навеску топлива. Склянку несколько раз энергично взбалтывают круговым движением. При этом навеска топлива лучше смачивается и ускоряется разложение карбонатов с выделением диоксида углерода. Объем воздуха, равный объему образовавшегося диоксида углерода, вытесняется в бюретку. Полнота разложения карбонатов определяется прекращением прохождения пузырьков газа через спиральный прибор с серной кислотой. Перед окончанием опыта склянку взбалтывают еще раз. Обычно реакция заканчивается через 5 мин. 2.3.6. Опуская и поднимая уравнительную склянку, устанавливают на одном уровне запирающую жидкость в газоизмерительной бюретке и уравнительной склянке и отсчитывают объем газа в бюретке. Разность уровней жидкостей в газоизмерительной бюретке, отмеченных до и после опыта, принимают за объем выделившейся двуокиси углерода карбонатов. 2.3.7. Для проверки герметичности установки и правильности получаемых результатов проводят контрольное испытание по пп. 2.3.1 - 2.3.6, используя вместо навески пробы реактив для контрольного испытания (п. 1.6а). (Введен дополнительно, Изм. № 1). 2.4. Обработка результатов 2.4.1. Массовую долю диоксида углерода карбонатов в аналитической пробе
топлива где m1 - масса 1 см3 диоксида углерода в зависимости от температуры (см. табл. 2), мг; т - масса навески испытуемого топлива, г; V0 - объем диоксида углерода, см3, приведенный к нормальному давлению, определяют по формуле где V - объем диоксида углерода в бюретке, см3; Р - атмосферное давление, Па (мм рт.ст.). Результат записывают с точностью до 0,01 %. Таблица 2
Массовую долю углерода
карбонатов в аналитической пробе (Измененная редакция, Изм. № 1). 2.4.2. Содержание диоксида углерода карбонатов определяют параллельно в двух навесках аналитической пробы испытуемого топлива. За результат принимают среднеарифметическое результатов двух параллельных определений в пределах допускаемых расхождений. 2.5. Точность метода - по п. 1.8. 2.6. Если расхождение между результатами двух параллельных определений превышает допускаемое, производят третье определение и за окончательный результат принимают среднеарифметическое результатов двух наиболее близких определений в пределах допускаемых расхождений. Если результат третьего определения находится в пределах допускаемых расхождений по отношению к результатам каждого из двух предыдущих определений, за результат принимают среднеарифметическое результатов трех определений. 2.7. Пересчет данных на другие состояния топлива - по ГОСТ 27313. ПРИЛОЖЕНИЕ 1Обязательное 1. ПОРЯДОК ПОДГОТОВКИ И ЗАПОЛНЕНИЯ U-ОБРАЗНЫХ ТРУБОК ПОГЛОТИТЕЛЯМИ1.1. Заполнение U-образных трубок натронной известью, аскаритом или натронным асбестом U-образные трубки предварительно промывают и на их соединительные отростки надевают резиновые трубки со вставленными в них стеклянными палочками. Внутри U-образных трубок перед соединительными отростками помещают небольшой слой ваты. После этого U-образные трубки заполняют не слишком плотно на 2/3 их объема аскаритом или натронной известью, смешанной с индикатором щелочным голубым (на 100 г извести берут 0,25 г индикатора), а остальную часть трубок - хлористым кальцием или ангидроном. Между аскаритом или натронной известью и хлористым кальцием или ангидроном помещают слой ваты. Затем концы U-образных трубок закрывают слоем ваты и стеклянными пришлифованными или резиновыми пробками. 1.2. Заполнение U-образных трубок хлористым кальцием и ангидроном Подготовку трубок, наполнение их хлористым кальцием или ангидроном производят, как указано в п. 1.1. Для нейтрализации возможной щелочности хлористого кальция и ангидрона через трубки, наполненные указанными реактивами, пропускают в течение 3 ч сухой диоксид углерода. Закрывают соединительные отростки и оставляют трубки наполненными диоксидом углерода в течение суток. Затем через трубки в течение 6 ч пропускают сухой воздух. 1.3. Заполнение U-образных трубок пемзой, пропитанной насыщенным раствором сернокислой меди или фосфатом меди Подготовку трубок, наполнение их пемзой производят, как указано в п. 1.1. Пемзу измельчают до размера зерен 1,5 мм. Отсеивают класс размером 0 - 0,6 мм, а класс с размером зерен 0,6 и 1,5 мм кипятят в растворе соляной кислоты (1:1) для удаления щелочных соединений и промывают водой до отрицательной реакции на ионы хлора. После этого пемзу прокаливают в муфеле 1 - 1,5 ч при температуре от 700 до 800 °С. Прокаленную пемзу помещают в фарфоровый тигель или чашку, заливают насыщенным раствором сернокислой меди, нагревают до кипения и при постоянном перемешивании раствор осторожно выпаривают досуха, пемзу просушивают при температуре 150 - 160 °С в течение 2 ч и помещают в эксикатор. Подготовку трубки 6 производят, как указано в п. 1.1. Заполняют трубку до половины обеих ветвей пемзой, насыщенной безводной сернокислой медью или гранулированной фосфорнокислой медью. Остальную часть заполняют ангидроном или хлористым кальцием. Аппараты помещают в гнезда специальной коробки или подвешивают на планке, укрепленной на штативе. 1.4. Хранение U-образных трубок с поглотителями U-образные трубки хранят до проведения опыта закрытыми пришлифованными стеклянными или резиновыми пробками или резиновой трубкой со стеклянными палочками (шариками). О необходимости замены натронной извести и аскарита судят по изменению их цвета: коричневый цвет аскарита по мере отработки переходит в белый, натронная известь окрашивается в голубой цвет. Ангидрон и хлористый кальций заменяют при их оплавлении. ПРИЛОЖЕНИЕ 2Информационное РАСЧЕТ КОЭФФИЦИЕНТОВ, ИСПОЛЬЗУЕМЫХ В ФОРМУЛАХ НАСТОЯЩЕГО СТАНДАРТА1. Общий В настоящем стандарте относительные атомные массы и относительные молекулярные массы представлены в виде химических формул и символов, заключенных в квадратные скобки. При расчетах использованы относительные атомные массы, приведенные в таблице.
2. Контрольное испытание Теоретическую массу диоксида
углерода Теоретическую массу диоксида
углерода 3. Испытание пробы Массовую долю углерода
карбонатов в аналитической пробе где т1 - масса навески пробы, г; m2 - увеличение массы поглотительной трубки при проведении испытания, г. ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 1). ИНФОРМАЦИОННЫЕ ДАННЫЕ1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом ТК 179 «Уголь и продукты его обогащения» 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 26.12.91 № 2149 Раздел «Гравиметрический метод» настоящего стандарта подготовлен методом прямого применения международного стандарта ИСО 925-80 «Твердое минеральное топливо. Определение содержания двуокиси углерода карбонатов» с дополнительными требованиями, отражающими потребности народного хозяйства Изменение № 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 5 по переписке от 01.07.2002) За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004] 3. ВЗАМЕН ГОСТ 13455-76 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ИЗДАНИЕ (октябрь 2003 г.) с Изменением № 1, принятым в ноябре 2002 г. (ИУС 2-2003) СОДЕРЖАНИЕ
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
