ГОСТ 13525.14-77 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ БУМАГА И КАРТОН МЕТОД ОПРЕДЕЛЕНИЯ ВОЗДУХОПРОНИЦАЕМОСТИ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

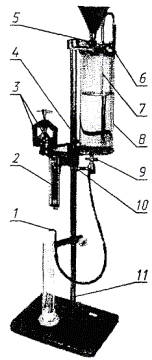

Дата введения 01.07.78 Настоящий стандарт распространяется на бумагу и картон и устанавливает метод определения воздухопроницаемости. Стандарт распространяется на бумагу и картон с воздухопроницаемостью от 10-2 до 102 мкм/(Па·с) (от 1 до 6000 см3/мин). Стандарт не распространяется на крепированную бумагу и гофрированный картон. Сущность метода заключается в измерении объема воздуха, прошедшего через определенную площадь образца бумаги или картона за единицу времени при определенном разрежении под образцом. (Измененная редакция, Изм. № 2). 1. ОТБОР ПРОБ1.1. Отбор проб - по ГОСТ 8047. 2. АППАРАТУРА, ПОСУДА И МАТЕРИАЛЫ2.1. Для испытания должны применяться: Прибор типа дензометра Шоппера с верхним пределом измерения 500 см3/мин и более, показанный на чертеже. На штативе 11 помещен цилиндрический сосуд 8, соединенный резиновой трубкой 4 с зажимом для закрепления образца 3. Зажим соединен с мановакуумметром 2. Сосуд плотно перекрыт с обеих сторон металлическими крышками. В верхней крышке имеются отверстия для трубки 7, воздушного крана 6 и воронки, снабженной краном 5. К штативу прикреплена сливная трубка 1, так чтобы ее можно было перемещать вверх и вниз по штативу. Сливная трубка соединена резиновым шлангом с нижней крышкой через патрубок, в котором находится кран 9 и регулировочный вентиль 10. Прибор должен отвечать перечисленным ниже требованиям. Зажимное устройство должно обеспечивать герметичное закрепление образца, испытуемая площадь которого должна составлять 10 см2. Диаметр отверстия кольцевого зажима должен быть (35,70 ± 0,05) мм. Сменный зажим овальной формы применяют для испытания узких полос бумаги шириной не менее 25 мм. Размеры отверстия овального зажима должны быть: длина (69,90 ± 0,05) мм, ширина (15,00 ± 0,05) мм. Мановакуумметр для измерения разрежения должен иметь верхний предел измерения не менее 1 кПа (100 мм вод. ст.). В приборах, используемых для измерения воздухопроницаемости менее 25 см3/мин, должны применяться мановакуумметры с верхним пределом 2,5 кПа (250 мм вод. ст.). Мановакуумметр должен иметь цену деления 0,01 кПа (1 мм вод. ст.) и погрешность измерения не более 0,02 кПа (2 мм вод. ст.). Допускается применять мановакуумметры с ценой деления 0,05 кПа (5 мм вод. ст.) и погрешностью 0,05 кПа (5 мм вод. ст.). В комплект прибора должны входить уплотнительное резиновое кольцо и резиновая прокладка для проверки герметичности прибора. Прибор должен быть герметичен. При перекрытом резиновой прокладкой отверстии зажима и установленном разрежении, соответствующем верхнему пределу измерения мановакуумметра, не должно быть снижения уровня воды в мановакуумметре в течение 10 мин. Допускается применение прибора типа дензометра Шоппера с другим способом взаимного перемещения цилиндрического сосуда и сливной трубки. Вода дистиллированная по ГОСТ 6709. Мерные цилиндры вместимостью от 5 до 1000 см3 по ГОСТ 1770. Секундомер. (Измененная редакция, Изм. № 1, 2, 3). 3. ПОДГОТОВКА К ИСПЫТАНИЮ3.1. От листов пробы отбирают не менее 11 листов для испытания. Из каждого листа вырезают образец размером (60 ± 1)´(100 ± 1) мм и обозначают на нем верхнюю и сеточную стороны. Если листы пробы в виде узких полос шириной не менее 25 мм, образцы должны нарезаться длиной не менее 120 мм. (Измененная редакция, Изм. № 3). 3.2. Образцы перед испытанием кондиционируют по ГОСТ 13523 при относительной влажности воздуха, температуре и продолжительности, указанных в нормативно-технической документации на продукцию. (Измененная редакция, Изм. № 1). 3.3. На образцах не допускаются отверстия, складки, морщины и другие повреждения, на их поверхности не должно быть печати и водяных знаков. (Введен дополнительно, Изм. № 2). 4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ4.1. Образец закрепляют в зажиме прибора. Измерение воздухопроницаемости проводят отдельно для верхней и сеточной сторон. Испытывают по пять образцов для каждой стороны. Для определения воздухопроницаемости по сеточной стороне образец закрепляют сеточной стороной вниз, а по верхней стороне - верхней стороной вниз. Тонкую лощеную бумагу испытывают с одной стороны и закрепляют в зажиме с применением уплотнительного резинового кольца. (Измененная редакция, Изм. № 1, 2). 4.2. Сосуд прибора заполняют дистиллированной водой с температурой, отвечающей режиму кондиционирования. Для определения условий испытания проводят предварительное испытание на одном образце. Разрежение, отсчитанное по вакуумметру, регулируют передвижением сливной трубки (перемещением цилиндрического сосуда) так, чтобы оно составляло 1 кПа. После этого измеряют объем жидкости в см3, вытекшей за 1 мин. В соответствии с этим значением по таблице выбирают условия испытания. (Измененная редакция, Изм. № 2). 4.3. При испытании скорость истечения воды должна быть такой, чтобы установить разрежение, соответствующее указанному в таблице.
При установившемся постоянном разрежении измеряют объем воды, вытекшей в течение времени, указанного в таблице, если в стандарте на продукцию не указано другое время. (Измененная редакция, Изм. № 3). 4.4. Испытание проводят в тех же стандартных атмосферных условиях, при которых кондиционируют образцы. (Введен дополнительно, Изм. № 2). 5. ОБРАБОТКА РЕЗУЛЬТАТОВ5.1. За результат измерения воздухопроницаемости принимают среднее арифметическое десяти определений или среднее арифметическое результатов 5 измерений для каждой стороны отдельно в зависимости от требований в стандарте на продукцию. 5.2. Воздухопроницаемость вычисляют одним из следующих способов. 5.1, 5.2. (Измененная редакция, Изм. № 2). 5.2.1. Воздухопроницаемость в см3/мин вычисляют по формуле
где V - объем прошедшего через образец воздуха, см3; Dp - разрежение, кПа; t - время испытания, мин. 5.2.2. Воздухопроницаемость в мкм/(Па·с) вычисляют по формуле
где V - объем прошедшего через образец воздуха, см3; А - испытуемая площадь образца, см2; Dp - разрежение, Па; t - время испытания, с. 5.2.1, 5.2.2. (Введены дополнительно, Изм. № 2). 5.3. Результат в см3/мин округляют: при значении показателя до 25 см3/мин включительно - до 1; св. 25 до 100 см3/мин - до 5; св. 100 до 200 см3/мин - до 10; св. 200 см3/мин - до 20. Результаты испытания, выраженные в мкм/(Па·с), округляют до трех значащих цифр. (Измененная редакция, Изм. № 2). 5.4. Относительная погрешность измерения с доверительной вероятностью 95 % не должна превышать: ±5 % - при воздухопроницаемости от 25 до 100 см3/мин; ±10 % - при воздухопроницаемости менее 25 см3/мин и свыше 100 см3/мин. (Измененная редакция, Изм. № 3). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР РАЗРАБОТЧИК Е.П. Ковальчук 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 08.12.77 № 2831 3. Стандарт полностью соответствует СТ СЭВ 5191-85 4. ВЗАМЕН ГОСТ 13525.14-69 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
