МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 01.07.93 1. Настоящий стандарт распространяется на пластины для отрезных и прорезных резцов. 2. Конструкция и размеры пластин должны соответствовать указанным на черт. 1-2 и в табл. 1-2. Черт. 1 * Размеры для пресс-форм. Таблица 1 Размеры в мм

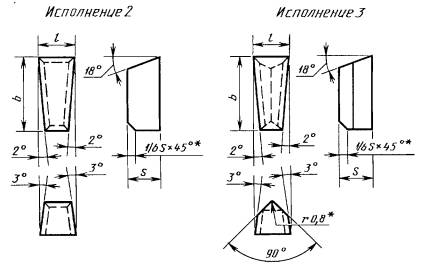

Черт. 2 * Размеры для пресс-форм. Таблица 2 Размеры в мм
3. Условное обозначение пластин - по ГОСТ 25393. 4. Ориентировочная масса пластин указана в приложении. 5. Технические требования - по ГОСТ 2209. 6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 6 - ТТ7К12; № 7 - ВК3; № 8 - ВК6-М; ВК6-ОМ; № 9 - ВК6; № 10 - ВК8, № 11 - ВК10-ХОМ. ПРИЛОЖЕНИЕ
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||||
Т15К6 |
Т14К8 |
Т5К10 |
ТТ10К8-Б |
ТТ7К12 |
ВК3 |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
|
13011 |
0,90 |
0,91 |
1,01 |
1,09 |
1,05 |
1,21 |
1,18 |
1,16 |
1,17 |
13031 |
0,89 |
0,89 |
1,00 |
1,07 |
1,03 |
1,18 |
1,16 |
1,14 |
1,15 |
13051 |
1,93 |
1,94 |
2,16 |
2,31 |
2,23 |
2,58 |
2,52 |
2,48 |
2,50 |
13071 |
1,90 |
1,91 |
2,13 |
2,28 |
2,20 |
2,53 |
2,48 |
2,44 |
2,46 |
13131 |
3,53 |
3,54 |
3,96 |
4,24 |
4,09 |
4,74 |
4,60 |
4,54 |
4,57 |
13151 |
3,47 |
3,48 |
3,89 |
4,17 |
4,02 |
4,63 |
4,53 |
4,46 |
4,49 |
13171 |
5,83 |
5,85 |
6,54 |
7,01 |
6,75 |
7,78 |
7,60 |
7,50 |
7,55 |
13351 |
5,73 |
5,75 |
6,43 |
6,89 |
6,63 |
7,65 |
7,47 |
7,37 |
7,42 |
13371 |
11,50 |
11,54 |
12,91 |
13,82 |
13,32 |
15,34 |
14,99 |
14,79 |
14,89 |
13391 |
11,26 |
11,31 |
12,65 |
13,54 |
13,05 |
15,03 |
14,68 |
14,49 |
14,59 |
13411 |
19,80 |
19,89 |
22,24 |
23,81 |
22,94 |
26,43 |
25,82 |
25,47 |
25,65 |
13431 |
19,35 |
19,44 |
21,73 |
23,27 |
22,42 |
25,83 |
25,23 |
24,89 |
25,06 |
13191 |
24,60 |
24,80 |
27,90 |
29,90 |
28,80 |
33,10 |
32,60 |
32,20 |
32,43 |
13451 |
31,22 |
31,36 |
35,07 |
37,55 |
36,17 |
41,67 |
40,70 |
40,16 |
40,44 |
13471 |
30,45 |
30,58 |
34,20 |
36,62 |
35,28 |
40,64 |
39,70 |
39,17 |
39,44 |
13492 |
0,78 |
0,78 |
0,88 |
0,94 |
0,91 |
1,05 |
1,03 |
1,02 |
1,03 |
13512 |
1,08 |
1,09 |
1,23 |
1,32 |
1,27 |
1,46 |
1,44 |
1,42 |
1,43 |
13532 |
1,70 |
1,71 |
1,93 |
2,07 |
1,99 |
2,29 |
2,25 |
2,22 |
2,24 |
13552 |
2,18 |
2,19 |
2,47 |
2,64 |
2,55 |
2,93 |
2,88 |
2,84 |
2,86 |
13572 |
3,12 |
3,14 |
3,55 |
3,80 |
3,66 |
4,20 |
4,13 |
4,08 |
4,12 |
13592 |
5,13 |
5,16 |
5,82 |
6,23 |
6,01 |
6,90 |
6,79 |
6,71 |
6,76 |
13612 |
9,22 |
9,27 |
10,40 |
11,10 |
10,80 |
12,40 |
12,20 |
12,00 |
12,08 |
13632 |
14,80 |
14,90 |
16,80 |
18,00 |
17,40 |
19,90 |
19,60 |
19,40 |
19,54 |
13652 |
22,10 |
22,20 |
25,00 |
26,80 |
25,80 |
29,70 |
29,20 |
28,80 |
29,00 |
13673 |
0,81 |
0,82 |
0,92 |
0,98 |
0,95 |
1,09 |
1,07 |
1,06 |
1,07 |
13693 |
1,70 |
1,71 |
1,93 |
2,07 |
1,09 |
2,29 |
2,25 |
2,22 |
2,23 |
13713 |
3,07 |
3,09 |
3,48 |
3,72 |
3,59 |
4,12 |
4,06 |
4,01 |
4,04 |
13733 |
5,00 |
5,03 |
5,67 |
6,07 |
5,85 |
6,72 |
6,61 |
6,53 |
6,58 |
13753 |
8,19 |
8,24 |
9,29 |
9,94 |
9,59 |
11,00 |
10,80 |
10,70 |
10,77 |
13793 |
13,90 |
14,00 |
15,80 |
19,90 |
16,30 |
18,70 |
18,40 |
18,20 |
18,33 |
13773 |
21,60 |
21,80 |
24,60 |
26,30 |
25,30 |
29,00 |
28,60 |
28,30 |
28,50 |
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР но управлению качеством продукции и стандартам от 31.10.90 № 2760
3. ВЗАМЕН ГОСТ 17163-82
4. Стандарт полностью соответствует СТ СЭВ 118-74 и 125-74
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
5 |
|
3 |
6. ПЕРЕИЗДАНИЕ 2006 г.
