ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ГАЗЫ ГОРЮЧИЕ ПРИРОДНЫЕ МЕТОД ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРЫ
ТОЧКИ РОСЫ ГОСТ 20061-84 (СТ СЭВ 4491-84) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва РАЗРАБОТАН Министерством газовой промышленности ИСПОЛНИТЕЛИ А.И. Гриценко, А.К. Карпов, В.П. Булычев, А.М. Сучкова, Г.С. Павлова ВНЕСЕН Министерством газовой промышленности Член коллегии А.Д. Седых УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19 декабря 1984 г. № 4721 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

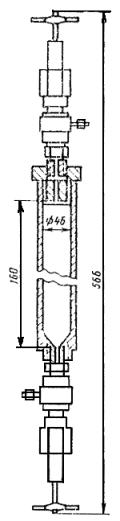

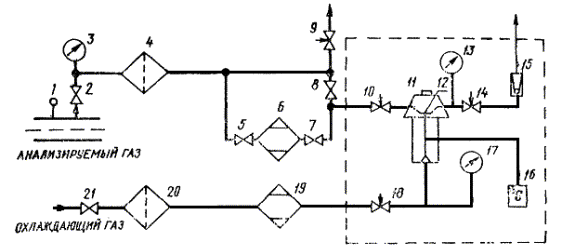

Постановлением Государственного комитета СССР по стандартам от 19 декабря 1984 г. № 4721 срок действия установлен с 01.01.86 до 01.01.92 Несоблюдение стандарта преследуется по закону Настоящий стандарт устанавливает метод определения точки росы углеводородов в природных газах, не содержащих капельных взвесей углеводородов и гликолей. Сущность метода заключается в измерении температуры начала конденсации углеводородов на поверхности охлаждаемого металлического зеркала при непрерывном потоке над ним предварительно осушенного анализируемого газа при фиксированном давлении. Стандарт полностью соответствует СТ СЭВ 4491-84. 1. МЕТОД ОТБОРА ПРОБПробу отбирают по ГОСТ 18917-82 из пробоотборной линии непосредственно в измерительный конденсационный прибор. Температура пробоотборной линии при измерении должна быть не ниже температуры газа в месте его отбора. Черт. 1 2. АППАРАТУРА, РЕАКТИВЫ И МАТЕРИАЛЫПрибор измерительный конденсационный, позволяющий измерять температуру точки росы газа при фактическом давлении анализируемого газа в пределах допускаемых расхождений по данному методу. Манометр с пределом измерения до 15 МПа, класса точности не ниже 1,0. Емкость для осушки газа из нержавеющей стали (черт. 1). Вентиль запорный игольчатый по ГОСТ 23230-78. Силикагель или молекулярные сита NaA (4A), NаХ (13Х); при использовании в качестве охлаждающего газа двуокиси углерода молекулярные сита не применяются. Магний хлорнокислый безводный (ангидрон), х. ч., или кальций хлористый гранулированный безводный, х. ч., по ГОСТ 4460-77 Вата из стекловолокна. Растворители: четыреххлористый углерод или этиловый спирт ректификованный технический по ГОСТ 18300-72 или спирт этиловый технический по ГОСТ 17299-78. Хладагенты: двуокись углерода жидкая по ГОСТ 8050-76 или газы углеводородные сжиженные, или термический охлаждающий элемент. 3. ПОДГОТОВКА К ИСПЫТАНИЮ3.1. Собирают аппаратуру по схеме (черт. 2). 3.2. При необходимости на линии охлаждающего газа устанавливают емкость для осушки, заполненную молекулярными ситами или силикагелем, а на линии контролируемого газа - емкость, заполненную безводным хлористым кальцием, который применяют в качестве осушителя, если температура точки росы углеводородов не ниже минус 10 °С, или хлорнокислым магнием при измерении более низких значений температуры точки росы углеводородов (до минус 30 °С). 3.3. Емкость для осушки промывают растворителем, сушат, затем заполняют осушителем. Снизу и сверху осушителя помещают металлическую сетку и вату из стекловолокна. 3.4. При проверке степени насыщения осушителя влагой точка росы инертного газа или воздуха, пропущенного через осушитель, не должна быть ниже измеряемой температуры точки росы углеводородов. 3.5. Для повторного использования хлористый кальций регенерируют прокаливанием. Хлорнокислый магний после насыщения влагой заменяют новым. Повторное использование его не допускается. 1 - термометр; 2, 5, 7, 8, 9, 10, 14, 18, 21 - вентили; 3, 13, 17 - манометры; 4, 20 - фильтры; 6, 19 - осушители; 11 - измерительная камера; 12 - измерительное зеркало; 15 - ротаметр; 16 - указатель температуры зеркала Черт. 2 3.6. Перед измерением газовые линии прибора и пробоотборные линии проверяют на герметичность способом мыльной пленки или по падению давления. Система считается герметичном, если на каждые 1000 кПа давления при закрытых вентилях на входе и выходе падение давления газа на манометре по истечении 10 мин не превышает 20 кПа. 3.7. Промывают поверхность измерительного зеркала растворителем. 3.8. Готовят прибор к измерениям в соответствии с правилами по эксплуатации прибора, утвержденными в установленном порядке. 3.9. Продувают газовые линии испытуемым газом в течение 5 - 10 мин при расходе газа не более 3 дм3/мин. 3.10. Измеряют температуру и давление газа в месте его отбора. 4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ4.1. В соответствии с правилами по эксплуатации прибора, утвержденными в установленном порядке, устанавливают расход испытуемого газа через измерительную камеру при давлении в измерительной камере, соответствующем давлению газа и точке отбора. 4.2. Постепенно охлаждают измерительное зеркало так, чтобы понижение температуры ее поверхности не превышало 1 °С/мин, а в зоне предполагаемой температуры точки росы 0,5 °С/мин. 4.3. Наблюдают визуально или фиксируют автоматически момент начала конденсации углеводородов на поверхности зеркала. Записывают температуру и давление газа в измерительной камере. 4.4. Отключают охлаждение, увеличивают расход газа и подогревают зеркало для полного испарения с его поверхности конденсата, затем отключают подогрев. После охлаждения зеркала до начальной температуры прибор готов к повторным измерениям. 4.5. Температуру начала конденсации углеводородов (точку росы) измеряют не менее трех раз. 4.6. Допускается определять температуру точки росы углеводородов без предварительной осушки газа одновременно с определением температуры точки росы воды. 5. ОБРАБОТКА РЕЗУЛЬТАТОВ5.1. За результат измерения точки росы углеводородов принимают среднее арифметическое трех измерений. Конечный результат округляют до 0,5 °С. 5.2. Отклонения отдельных значений от среднего не должны превышать значений, приведенных в таблице. °С
5.3. При записи результатов указывают давление газа, при котором производилось измерение температуры точки росы углеводородов. СОДЕРЖАНИЕ
| ||||||||||
