МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТОЙКИ УСТАНОВОЧНЫЕ
КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ
Конструкция и размеры
|
ГОСТ 20862-81
|
Adjusting
fixturing hexahedral supports with theaded end and hole. Design and
dimensions
|
Взамен
ГОСТ 20862-75
|
Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981
г, № 1983 дата введения установлена
01.07.82
Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166
1. Настоящий стандарт распространяется
на шестигранные крепежные установочные стойки с резьбовыми концом и отверстием,
предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их
конструкцию и размеры.

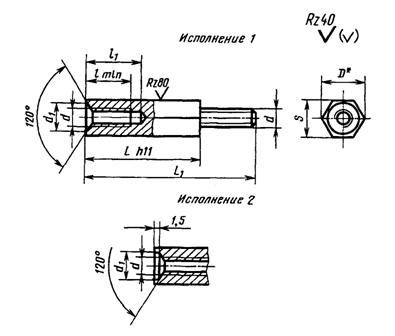

2. Конструкция и размеры
крепежных установочных стоек должны соответствовать указанным на чертеже и в
табл. 1 - 3.
![](x002.jpg)
*Размер для справок.
Таблица 1
мм
Номинальный диаметру резьбы d
|
2
|
2,5
|
3
|
4
|
5
|
6
|
8
|
Шаг резьбы Р
|
0,40
|
0,45
|
0,50
|
0,70
|
0,80
|
1,00
|
1,25
|
Размер под ключ S
|
Номинальный
|
4,0
|
5,0
|
5,5
|
7,0
|
8,0
|
10,0
|
13,0
|
Пред. откл.
|
-0,08
|
-0,10
|
-0,12
|
D, не менее
|
4,4
|
5,5
|
6,0
|
7,7
|
8,8
|
11,0
|
14,3
|
d1
|
2,2
|
2,7
|
3,2
|
4,3
|
5,3
|
6,4
|
8,4
|
l
|
4
|
5
|
6
|
7
|
8
|
9
|
12
|
l1
|
5
|
6
|
9
|
10
|
12
|
13
|
16
|
Таблица 2
мм
L
|
Длина L1 и применяемость при номинальном
диаметре резьбы d
|
2
|
2,5
|
3
|
4
|
5
|
6
|
8
|
7
|
11
14
|
-
|
|
|
|
|
|
|
|
|
|
|
|
|
8
|
12
15
|
-
|
13
16
|
-
|
|
|
|
|
|
|
|
|
|
|
9
|
13
16
|
-
|
14
17
|
-
|
|
|
|
|
|
|
|
|
|
|
10
|
14
17
|
-
|
15
18
|
-
|
|
|
|
|
|
|
|
|
|
|
11
|
15
18
|
-
|
16
19
|
-
|
|
|
|
|
|
|
|
|
|
|
12
|
16
19
|
-
|
17
20
|
-
|
|
|
|
|
|
|
|
|
|
|
13
|
17
20
|
-
|
18
21
|
-
|
|
|
|
|
|
|
|
|
|
|
14
|
18
21
|
-
|
19
22
|
-
|
|
|
|
|
|
|
|
|
|
|
15
|
19
22
|
-
|
20
23
|
-
|
20
24
|
-
|
|
|
|
|
|
|
|
|
16
|
20
23
|
-
|
21
24
|
-
|
21
25
|
-
|
|
|
|
|
|
|
|
|
17
|
21
24
|
-
|
22
25
|
-
|
22
26
|
-
|
|
|
|
|
|
|
|
|
18
|
22
25
|
-
|
23
26
|
-
|
23
27
|
-
|
24
30
|
-
|
|
|
|
|
|
|
19
|
23
26
|
-
|
24
27
|
-
|
24
28
|
-
|
25
31
|
-
|
|
|
|
|
|
|
20
|
24
27
|
-
|
25
28
|
-
|
25
29
|
-
|
26
32
|
-
|
|
|
|
|
|
|
22
|
26
29
|
-
|
27
30
|
-
|
27
31
|
-
|
28
34
|
-
|
|
|
|
|
|
|
24
|
28
31
|
-
|
29
32
|
-
|
29
33
|
-
|
30
36
|
-
|
|
|
|
|
|
|
26
|
30
33
|
-
|
31
34
|
-
|
31
35
|
-
|
32
38
|
-
|
|
|
|
|
|
|
28
|
32
35
|
-
|
33
36
|
-
|
33
37
|
-
|
34
40
|
-
|
|
|
|
|
|
|
30
|
34
37
|
-
|
35
38
|
-
|
35
39
|
-
|
36
42
|
-
|
38
44
|
-
|
|
|
|
|
32
|
|
|
37
40
|
-
|
37
41
|
-
|
38
42
|
-
|
40
46
|
-
|
|
|
|
|
34
|
|
|
39
42
|
-
|
39
43
|
-
|
40
46
|
-
|
42
49
|
-
|
|
|
|
|
36
|
|
|
41
44
|
-
|
41
45
|
-
|
42
48
|
-
|
44
50
|
-
|
|
|
|
|
38
|
|
|
43
46
|
-
|
43
47
|
-
|
44
49
|
-
|
46
52
|
-
|
|
|
|
|
40
|
|
|
45
48
|
-
|
45
49
|
-
|
46
52
|
-
|
48
54
|
-
|
49
57
|
-
|
|
|
42
|
|
|
|
|
47
51
|
-
|
48
54
|
-
|
50
57
|
-
|
51
60
|
-
|
|
|
45
|
|
|
|
|
50
54
|
-
|
51
56
|
-
|
53
59
|
-
|
54
62
|
-
|
|
|
48
|
|
|
|
|
53
57
|
-
|
54
60
|
-
|
56
63
|
-
|
57
66
|
-
|
|
|
50
|
|
|
|
|
55
59
|
-
|
56
62
|
-
|
58
64
|
-
|
59
67
|
-
|
|
|
53
|
|
|
|
|
58
62
|
-
|
59
65
|
-
|
61
68
|
-
|
62
71
|
-
|
|
|
55
|
|
|
|
|
60
64
|
-
|
61
66
|
-
|
63
69
|
-
|
64
72
|
-
|
|
|
58
|
|
|
|
|
63
67
|
-
|
64
70
|
-
|
66
73
|
-
|
67
76
|
-
|
|
|
60
|
|
|
|
|
65
69
|
-
|
66
71
|
-
|
67
74
|
-
|
68
77
|
-
|
|
|
65
|
|
|
|
|
|
|
72
76
|
-
|
73
79
|
-
|
74
83
|
-
|
|
|
70
|
|
|
|
|
|
|
77
81
|
-
|
78
84
|
-
|
79
87
|
-
|
82
93
|
-
|
75
|
|
|
|
|
|
|
82
86
|
-
|
83
89
|
-
|
84
92
|
-
|
87
98
|
-
|
80
|
|
|
|
|
|
|
87
91
|
-
|
88
94
|
-
|
89
97
|
-
|
92
103
|
-
|
85
|
|
|
|
|
|
|
92
96
|
-
|
93
99
|
-
|
94
102
|
-
|
97
108
|
-
|
90
|
|
|
|
|
|
|
96
101
|
-
|
98
104
|
-
|
99
107
|
-
|
102
113
|
-
|
95
|
|
|
|
|
|
|
102
106
|
-
|
103
109
|
-
|
104
112
|
-
|
107
118
|
-
|
100
|
|
|
|
|
|
|
107
111
|
-
|
108
114
|
-
|
109
117
|
-
|
112
123
|
-
|
110
|
|
|
|
|
|
|
116
121
|
-
|
118
124
|
-
|
119
127
|
-
|
122
133
|
-
|
120
|
|
|
|
|
|
|
|
|
128
134
|
-
|
129
137
|
-
|
132
143
|
-
|
130
|
|
|
|
|
|
|
|
|
138
144
|
-
|
139
147
|
-
|
142
153
|
-
|
140
|
|
|
|
|
|
|
|
|
|
|
149
157
|
-
|
152
163
|
-
|
150
|
|
|
|
|
|
|
|
|
|
|
|
|
162
173
|
-
|
Примечание. Знак ограничения
применяемости по типоразмерам проставляют в графе рядом со значением L1.
Таблица 3
L. мм
|
Масса 1000 шт., кг, стальных стоек при номинальном
диаметре резьбы d, мм
|
2
|
2,5
|
3
|
4
|
5
|
6
|
8
|
7
|
0,698
0,787
|
|
|
|
|
|
|
8
|
0,803
0,934
|
0,994
1,248
|
|
|
|
|
|
9
|
0,900
0,943
|
1,160
1,384
|
|
|
|
|
|
10
|
0,927
1,000
|
1,564
1,700
|
|
|
|
|
|
11
|
1,027
1,100
|
1,734
1,870
|
|
|
|
|
|
12
|
1,127
1,200
|
1,904
2,040
|
|
|
|
|
|
13
|
1,227
1,300
|
2,074
2,210
|
|
|
|
|
|
14
|
1,327
1,400
|
2,244
2,380
|
|
|
|
|
|
15
|
1,427
1,500
|
2,414
2,550
|
2,866
3,090
|
|
|
|
|
16
|
1,527
1,600
|
2,684
2,720
|
3,072
3,296
|
|
|
|
|
17
|
1,627
1,700
|
2,754
2,890
|
3,378
3,502
|
|
|
|
|
18
|
1,727
1,800
|
2,924
3,060
|
3,484
3,708
|
5,404
5,994
|
|
|
|
19
|
1,827
1,900
|
3,090
3,230
|
3,690
3,914
|
5,737
6,327
|
|
|
|
20
|
1,927
2,000
|
3,234
3,400
|
3,806
4,120
|
6,070
6,660
|
|
|
|
22
|
2,127
2,200
|
3,604
3,740
|
4,208
4,532
|
6,730
7,320
|
|
|
|
24
|
2,327
2,400
|
3,944
4,080
|
4,730
4,944
|
7,396
7,986
|
|
|
|
26
|
2,527
2,600
|
4,284
4,420
|
5,132
5,356
|
8,062
8,652
|
|
|
|
28
|
2,727
2,800
|
4,624
4,760
|
5,544
5,768
|
8,728
9,318
|
|
|
|
30
|
2,927
3,000
|
4,964
5,100
|
5,856
6,180
|
9,394
9,984
|
11,980
13,050
|
|
|
32
|
|
5,304
5,440
|
6,368
6,592
|
10,060
10,650
|
12,850
13,920
|
|
|
34
|
|
5,644
5,720
|
6,770
7,004
|
10,726
11,316
|
13,720
14,790
|
|
|
36
|
|
5,984
6,120
|
7,192
7,416
|
11,392
11,982
|
14,590
14,660
|
|
|
38
|
|
6,324
6,460
|
7,604
7,828
|
12,058
12,648
|
15,460
16,530
|
|
|
40
|
|
6,664
6,800
|
8,016
8,240
|
12,724
13,314
|
16,330
17,400
|
25,200
27,200
|
|
42
|
|
|
8,528
8,752
|
13,390
13,974
|
17,200
18,270
|
26,560
28,560
|
.
|
45
|
|
|
9,046
9,270
|
14,389
14,979
|
18,505
19,575
|
28,600
30,600
|
|
48
|
|
|
9,564
9,877
|
15,394
15,986
|
19,810
20,880
|
30,640
32,640
|
|
50
|
|
|
10,076
10,300
|
16,054
16,644
|
20,680
21,750
|
32,000
34,000
|
|
53
|
|
|
10,564
10,718
|
17,059
17,649
|
21,985
23,055
|
33,640
36,040
|
|
55
|
|
|
11,076
11,330
|
17,719
18,309
|
22,855
23,925
|
35,000
37,400
|
|
58
|
|
|
11,624
11,848
|
18,724
19,314
|
24,160
25,230
|
36,640
39,440
|
|
60
|
|
|
12,136
12,360
|
19,384
19,974
|
25,030
26,100
|
38,000
40,800
|
|
65
|
|
|
|
21,049
21,639
|
27,205
28,275
|
42,000
44,200
|
|
70
|
|
|
|
22,714
23,304
|
29,380
30,450
|
45,000
47,600
|
75,800
80,500
|
75
|
|
|
|
24,379
24,969
|
31,555
32,625
|
49,000
51,000
|
81,550
86,250
|
80
|
|
|
|
26,044
26,634
|
33,730
34,800
|
52,000
54,400
|
87,300
92,000
|
85
|
|
|
|
27,609
28,299
|
35,905
36,975
|
55,000
57,800
|
93,050
97,750
|
90
|
|
|
|
29,374
29,964
|
38,080
39,150
|
59,000
61,200
|
98,800
103,500
|
95
|
|
|
|
31,039
31,629
|
40,255
41,325
|
62,000
64,600
|
104,550
109,250
|
100
|
|
|
|
32,604
33,294
|
42,430
43,500
|
66,000
68,000
|
110,300
115,000
|
110
|
|
|
|
36,034
36,624
|
46,780
47,850
|
72,000
74,800
|
121,800
126,500
|
120
|
|
|
|
|
51,130
52,200
|
79,000
81,600
|
133,300
138,000
|
130
|
|
|
|
|
53,480
56,550
|
86,000
88,400
|
144,800
149,500
|
140
|
|
|
|
|
|
93,000
95,200
|
156,300
161,000
|
150
|
|
|
|
|
|
|
167,800
172,500
|
Примечания:
1. В числителе приведено значение массы коротких
стоек, в знаменателе - длинных.
2. Для определения массы стоек из латуни значения
масс, указанные в таблице, следует умножить на коэффициент 1,08.
Пример условного обозначения стойки исполнения 1
повышенной степени точности с диаметром резьбы d - 3 мм,
длиной L = 20
мм и длиной L1
- 25 мм,
класса прочности 5.6, с покрытием 01 толщиной 6 мкм:
Стойка М3×20× 25-56.016 ГОСТ 20862-81
То же, нормальной степени
точности:
Стойка НМ3×20× 25-56.016 ГОСТ 20862-81
То же, исполнения 2
нормальной степени точности:
Стойка 2НМ3×20× 25-56.016 ГОСТ20862-81
То же, повышенной степени
точности:
Стойка 2М3×20×25-56.016 ГОСТ 20862-81
Примечание. Исполнение 1 и повышенную
степень точности в обозначении не указывают.
3. Марка материала и вид
покрытия стоек должны соответствовать указанным в табл. 4.
Таблица 4
Марка материала
|
Применяемость
|
Класс прочности или условное обозначение группы по
ГОСТ
1759.0-87, ГОСТ
1759.1-82, ГОСТ
1759.2-82, ГОСТ 1759.3-83, ГОСТ
1759.4-87, ГОСТ 1759.5-87
|
Покрытие
|
Обозначение материала и покрытия
|
Вид
|
Шаг резьбы Р, мм
|
Обозначение
|
по ГОСТ
9.306-85
|
условное
|
Сталь 35
Сталь 45
ГОСТ
1050-88
|
|
5.6
|
Цинковое
с хроматированием
|
До 0,45
|
Ц3-6.хр
|
01
|
56.013
|
0,5-0,75
|
Ц6-9.хр
|
56.016
|
0,8 и более
|
Ц9.хр
|
56.019
|
Кадмиевое
с хроматированием
|
До 0,45
|
Кд3-6.хр
|
02
|
56.023
|
0,5-0,75
|
Кд6-9.хр
|
56.026
|
0,8 и более
|
Кд9.хр
|
56.029
|
Кадмиевое
с оксидированием и фосфатированием
|
До 0,45
|
Кд3-6. Хим. Окс. фос
|
02.05
|
56.023.05
|
0,5-0,75
|
Кдб-9. Хим. Оке. фос
|
56.026.05
|
0,8 и более
|
Кд9.
Хим. Окс. фос
|
56.029.05
|
Сталь А12
ГОСТ
1414-75
|
|
5.8
|
Цинковое
с хроматированием
|
До 0,45
|
Ц3-6.хр
|
01
|
58.013
|
0,5-0,75
|
Ц6-9.хр
|
58.016
|
0,8 и более
|
Ц9.хр
|
58.019
|
Сталь 10,20
ГОСТ
1050-88
|
Кадмиевое
с хроматированием
|
До 0,45
|
Кд3-6.хр
|
02
|
58.023
|
0,45-0,75
|
Кд6-3.хр
|
58.026
|
0,8 и более
|
Кд9.хр
|
58.029
|
Сталь А12
ГОСТ
1414-75
|
Кадмиевое
с оксидированием и фосфатированием
|
До 0,45
|
Кд3-6.
Хим. Окс. фос
|
02.05
|
58.023.05
|
Сталь 10, 20
ГОСТ
1050-88
|
0,5-0,75
|
Кд6-9.
Хим. Окс. фос
|
58.026.05
|
0,8 и более
|
Кд9.
Хим. Окс. фос
|
58.029.05
|
Латунь ЛС59-1, Л63 ГОСТ
15527-2004
|
32
|
Пассивное
|
0,4 и более
|
Хим. Пас.
|
11
|
32.11
|
2, 3. (Измененная редакция, Изм. № 1).
4. Технические требования по ГОСТ 20868-81.
|
