ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР СОЕДИНИТЕЛЬНЫЕ КОНСТРУКЦИЯ ГОСТ 24184-80 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ МОСКВА ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

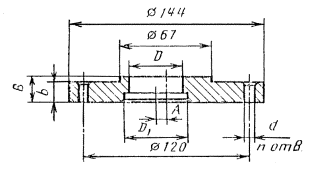

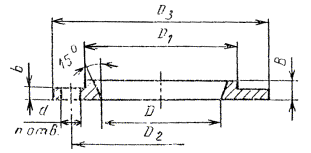

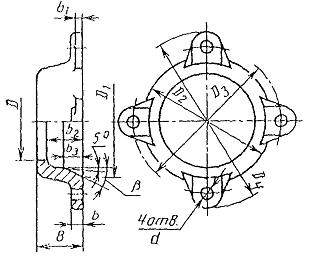

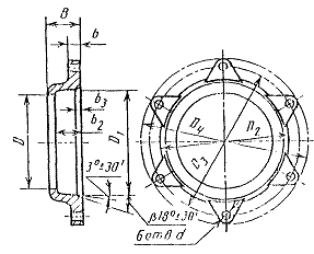

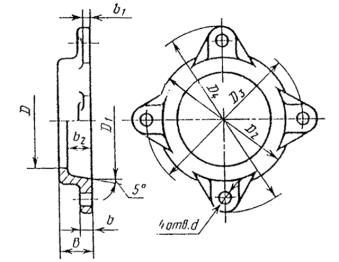

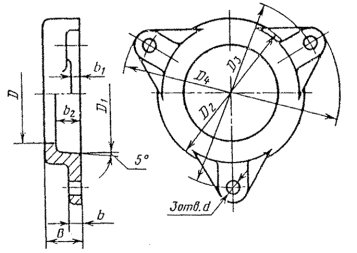

Дата введения 01.07.81 Несоблюдение стандарта преследуется по закону 1. Настоящий стандарт распространяется на фланцы, применяемые для соединения стеклянных труб. Требования настоящего стандарта являются обязательными. (Измененная редакция, Изм. № 3). 2. Фланцы должны быть изготовлены четырех типов: 1 - фланцы на два натяжных кольца; 2 - три натяжных кольца; 3 - для труб с буртами; 4 - переходные. (Измененная редакция, Изм. № 3). 3. Конструкция и основные размеры фланцев типов 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1. Тип 1 Для труб Dн = 45 и 67 мм Для труб Dн = 93 и 122 мм Для труб Dн = 169 мм Тип 2 Для труб с гладкими концами Dн = 45, 67, 93 и 122 мм Для труб Dн = 109 мм, 221 мм Черт. 1 Таблица 1 Размеры в мм

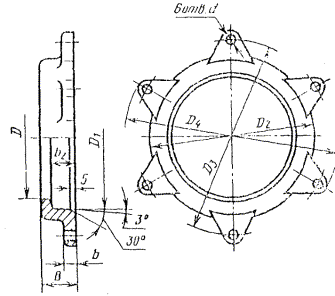

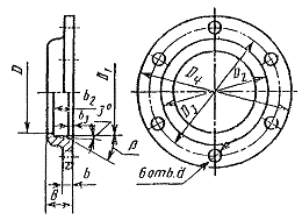

Примечание. Условные обозначения Ч - чугун, Аl - алюминиевый сплав с антикоррозионным покрытием. (Новая редакция, Изм. № 3). 3а. Конструкция фланцев типов 3 и 4 должна соответствовать черт. 2 и табл. 2. Тип 3 Для труб с буртами Тип 4 Переходные, для труб с гладкими концами Черт. 2 Таблица 2 Размеры в мм
Пример условного обозначения фланца типа 1 для трубы Dу = 50 мм, D2 = 100 мм с антикоррозионным покрытием: Фланец 1-50-100 ГОСТ 24184-80 То же, типа 2 для трубы D = 40 mm, D1 = 45 мм: Фланец 2-40-45 ГОСТ 24184-80 То же, типа 3 для трубы Dу = 50 мм, D2 = 100 мм с антикоррозионным покрытием: Фланец 3-50-100 ГОСТ 24184-80 То же, типа 4 для трубы D = 40 мм и D1 = 45 мм: Фланец 4-40-45 ГОСТ 24184-80 (Введен дополнительно, Изм. № 3). 4. Материал фланцев - чугун марки СЧ 15 по ГОСТ 1412-85, алюминиевый сплав марки АК-7 по ГОСТ 1583-89, сталь Ст. 3 ГОСТ 380-88. 5. Технические требования - по ГОСТ 24201-80. 6. Коды ОКП приведены в приложении. (Введен дополнительно, Изм. № 3). ПРИЛОЖЕНИЕСправочное
(Новая редакция, Изм. № 3). ИНФОРМАЦИОННЫЕ ДАННЫЕ1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР ИСПОЛНИТЕЛИ М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р И. Шарунова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306 3. ВЗАМЕН ГОСТ 19694-74. 4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет. 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
