ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ КОНСТРУКЦИЯ ГОСТ 24198-80 государственный комитет ссср по стандартам Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

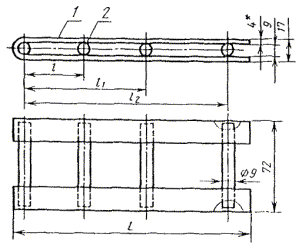

Дата введения 01.07.81 (Измененная редакция, Изм. № 2). Несоблюдение стандарта преследуется по закону 1. Настоящий стандарт распространяется на кронштейны, применяемые для крепления стеклянных трубопроводов. Требования настоящего стандарта являются обязательными. (Измененная редакция, Изм. № 2). 2. Кронштейны должны быть изготовлены двух типов: 1 - для крепления стеклянных трубопроводов; 2 - для крепления стеклянных трубопроводов в теплицах и холодильниках. Кронштейны типа 1 должны изготовляться 4-х исполнений; кронштейны типа 2 - 2-х исполнений: 1 - кронштейн ОВН - для крепления стеклянных трубопроводов кровельного обогрева в теплицах; 2 - кронштейны ТХН - для крепления потолочных и пристенных батарей из стеклянных труб холодильников. (Новая редакция, Изм. № 2). 3. Конструкция и основные размеры кронштейнов типа 1 должны соответствовать указанным на черт. 1 и в табл. 1. (Измененная редакция, Изм. № 2). Тип 1 Исполнение 1 Исполнение 2 Исполнение 3 Исполнение 4 1 - скоба; 2 - распорка Черт. 1 * Размер для справок. (Измененная редакция, Изм. № 2). Таблица 1 Размеры в мм

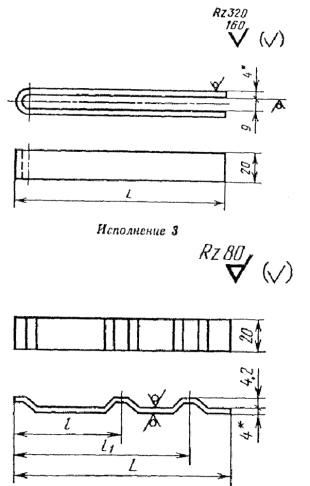

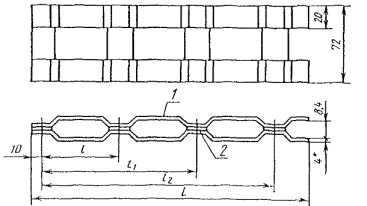

(Измененная редакция, Изм. № 2). Пример условного обозначения кронштейна длиной L = 450 мм, тип 1 исполнения 1, из стали марки Ст3кп: Кронштейн 1-1-450 ГОСТ 24198-80 то же, из стали марки Ст3сп: Кронштейн 1-1-450-С ГОСТ 24198-80 То же, исполнения 2, из стали марки Ст3кп: Кронштейн 1-2-450 ГОСТ 24198-80 То же, из стали марки Ст3сп: Кронштейн 1-2-450-С ГОСТ 24198-80 То же, исполнения 3, из стали марки Ст3кп: Кронштейн 1-3-450 ГОСТ 24198-80 То же, из стали марки Ст3сп: Кронштейн 1-3-450-С ГОСТ 24198-80 То же, исполнения 4, из стали марки Ст3кп: Кронштейн 1-4-450 ГОСТ 24198-80 То же, из стали марки Ст3п: Кронштейн 1-4-450-С ГОСТ 24198-80 (Измененная редакция, Изм. № 2). 4. Конструкция и основные размеры скоб должны соответствовать указанным на черт. 2 и в табл. 2. Исполнение 1, 2 Исполнение 4 Черт. 2 Таблица 2 Размеры в мм

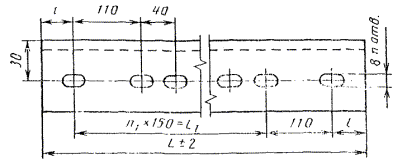

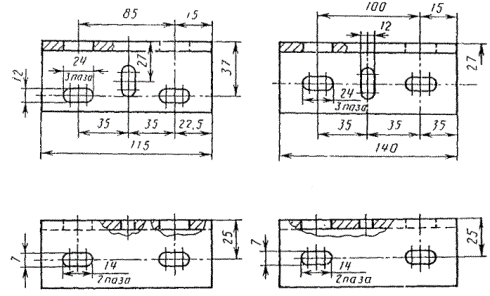

Пример условного обозначения скобы кронштейна длиной L = 450 мм, исполнения 1, 2, из стали марки Ст3кп: Скоба 450 ГОСТ 24198-80 То же, из стали марки Ст3сп: Скоба 450-С ГОСТ 24198-80 То же, исполнения 3 из стали марки Ст3кп: Скоба 3-450 ГОСТ 24198-80 То же, из стали марки Ст3сп: Скоба 3-450-С ГОСТ 24198-80 То же, исполнения 4 из стали марки Ст3кп: Скоба 4-450 ГОСТ 24198-80 То же, из стали марки Ст3сп: Скоба 4-450-С ГОСТ 24198-80 5. Конструкция и основные размеры распорок (исполнения 3, 4) должны соответствовать указанным на черт. 3. Масса 0,05 кг, не более Черт. 3 5а. Конструкция и основные размеры кронштейнов типа 2 должны соответствовать указанным на черт. 4 и в табл. 3. Тип 2 Исполнение 1 Исполнение 2 Таблица 3 Размеры и мм
Пример условного обозначения кронштейна исполнения 1, длиной L = 115 мм: Кронштейн 1-115 ГОСТ 24198-80 То же, исполнения 2 длиной L = 500 мм: Кронштейн 2-500 ГОСТ 24198-80. (Введен дополнительно, Изм. № 2). 6. Материал кронштейнов - сталь марки Ст3кп или Ст3сп по ГОСТ 380-88. (Измененная редакция, Изм. № 2). 7. Технические требования - по ГОСТ 24201-80. 8. Коды ОКП приведены в приложении. (Введен дополнительно, Изм. № 2). ПРИЛОЖЕНИЕСправочное
(Измененная ред., Изм. № 1, 2). ИНФОРМАЦИОННЫЕ ДАННЫЕ1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР ИСПОЛНИТЕЛИ М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306 3. ВЗАМЕН ГОСТ 15930-74 4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет. 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
