МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА
50
Конструкция
и размеры
Hard metal brazed tips, type 50. Design and dimensions
|
ГОСТ
25394-90
|
Дата введения 01.07.93
1. Настоящий стандарт
распространяется на пластины для Т-образных фрез.

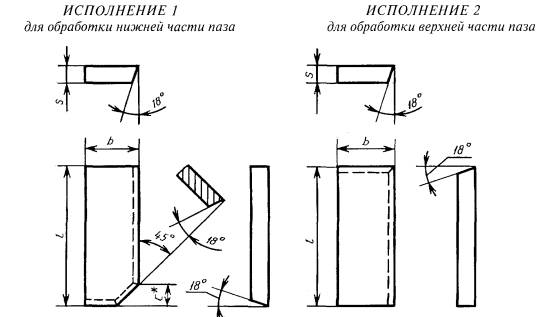

2. Конструкция и размеры пластин
должны соответствовать указанным на чертеже и в табл 1.
![](x002.jpg)
* Размер
для пресс-форм.
Таблица 1
Размеры в мм
Обозначение пластин
|
l
|
b
|
s
|
с
|
Дополнительное применение
|
Применение по специальному
заказу
|
Исполнение 1
|
Исполнение 2
|
50191
|
50202
|
7,0
|
5,0
|
2,0
|
-
|
№ 2, № 4, № 8, № 10, № 11,
№ 12
|
№ 9, № 13
|
50211
|
50222
|
9,0
|
№ 2, № 4, № 8, № 10, № 11,
№ 12
|
№ 9, № 13
|
50231
|
50242
|
12,0
|
6,0
|
2,5
|
№ 2, № 4, № 8, № 10, № 11,
№ 12
|
№ 9, № 13
|
50251
|
50262
|
15,0
|
7,0
|
3,0
|
2,5
|
№ 2, № 4, № 8, № 10, № 11,
№ 12
|
№ 9, № 13
|
50271
|
50282
|
18,0
|
8,0
|
3,5
|
№ 2, № 4, № 8, № 10, № 11,
№ 12
|
№ 9, № 13
|
50291
|
50302
|
24,0
|
9,0
|
№ 2, № 4, № 8, № 10, № 11,
№ 12
|
№ 9, № 13
|
50311
|
50322
|
28,0
|
10,0
|
4,0
|
4,0
|
№ 2, № 4, № 8, № 10, № 11,
№ 12
|
№ 9, № 13
|
50331
|
50342
|
32,0
|
12,0
|
4,5
|
6,0
|
№ 2, № 4, № 8, № 10, № 11,
№ 12
|
№ 9, № 13
|
50351
|
50362
|
36,0
|
14,0
|
5,0
|
№ 2, № 4, № 8, № 10, № И, №
12
|
№ 9, № 13
|
3. Условное обозначение пластин - по ГОСТ
25393.
4. Ориентировочная масса пластин
указана в приложении.
5. Технические требования - по ГОСТ
2209.
6. Применяемые марки сплавов: №
2 - Т15К6; № 4 - Т5К10; № 8 - ВК6-М; ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 -
ВК10-ХОМ; № 12 - ТТ20К9; № 13 - Т8К7.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
Обозначение пластин
|
Ориентировочная масса
пластин в г из твердого сплава марок
|
Т15К6
|
Т5К10
|
ВК6-ОМ, ВК6-М, ВК6
|
ВК8
|
ВК10-ХОМ
|
ТТ20К9
|
Т8К7
|
50191
|
0,79
|
0,89
|
1,04
|
1,02
|
1,03
|
0,87
|
0,91
|
50211
|
1,02
|
1,15
|
1,33
|
1,31
|
1,32
|
1,12
|
1,17
|
50231
|
2,04
|
2,29
|
2,66
|
2,62
|
2,64
|
2,25
|
2,34
|
50251
|
3,47
|
3,90
|
4,52
|
4,46
|
4,49
|
3,82
|
3,99
|
50271
|
5,05
|
5,68
|
6,59
|
6,50
|
6,55
|
5,57
|
5,81
|
50291
|
7,71
|
8,66
|
10,00
|
9,92
|
9,99
|
8,49
|
8,87
|
50311
|
11,10
|
12,52
|
14,50
|
15,30
|
14,40
|
12,30
|
12,80
|
50331
|
17,00
|
19,10
|
22,20
|
21,90
|
22,05
|
17,80
|
19,60
|
50351
|
25,30
|
28,40
|
33,00
|
32,50
|
32,73
|
27,80
|
29,10
|
50202
|
0,79
|
0,89
|
1,04
|
1,02
|
1,03
|
0,87
|
0,91
|
50222
|
1,02
|
1,15
|
1,33
|
1,31
|
1,32
|
1,12
|
1,17
|
50242
|
2,04
|
2,29
|
2,66
|
2,62
|
2,64
|
2,25
|
2,34
|
50262
|
3,57
|
4,02
|
4,66
|
4,60
|
4,63
|
3,94
|
4,11
|
50282
|
5,18
|
5,82
|
6,75
|
6,66
|
6,70
|
5,70
|
5,95
|
50302
|
7,83
|
8,80
|
10,20
|
10,10
|
10,17
|
8,63
|
9,01
|
50322
|
11,60
|
13,02
|
15,10
|
14,90
|
15,00
|
12,80
|
13,30
|
50342
|
18,00
|
20,20
|
23,40
|
23,10
|
23,26
|
19,80
|
20,70
|
50362
|
26,30
|
29,50
|
34,30
|
33,80
|
34,04
|
29,00
|
30,20
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством
продукции и стандартам от 31.10.90 № 2760
3. ВЗАМЕН ГОСТ 25394-82
4. Стандарт полностью
соответствует СТ СЭВ 677-77
5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. ПЕРЕИЗДАНИЕ 2006
г.
|
