МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА
20
Конструкция
и размеры
Hard metal
brazed tips, type 20. Design and dimensions
|
ГОСТ
25408-90
|
Дата введения 01.07.93
1. Настоящий стандарт распространяется
на пластины для торцевых фрез и цековок.
2. Конструкция и размеры пластин

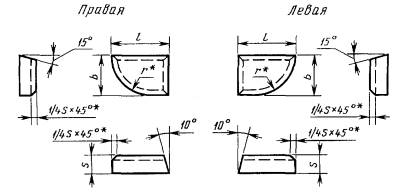

должны соответствовать указанным на чертеже и в табл. 1.
![](x002.jpg)
* Размеры
для пресс-форм.
Таблица 1
Размеры в
мм
Обозначение пластин
|
l
|
b
|
s
|
r
|
Основное применение
|
Дополнительное применение
|
Применение по специальному
заказу
|
правых
|
левых
|
20010
|
-
|
10
|
8
|
2,5
|
8,0
|
№
2, № 3, № 4, № 9
|
№
5, № 8, № 10, № 11, № 12
|
№
13
|
20030
|
-
|
12
|
10
|
10,0
|
№
2, № 3, № 4, № 9
|
№
5, № 8, № 10, № 11, № 12
|
№
13
|
20050
|
-
|
15
|
12
|
3,0
|
12,5
|
№
2, № 3, № 4, № 5, № 9, № 10
|
№
8, № 11, № 12
|
№
13
|
20070
|
20080
|
20
|
16
|
3,5
|
16,0
|
№
3, № 4, № 5, № 9, № 10
|
№
2, № 8, № 11, № 12
|
№
13
|
20090
|
20100
|
25
|
20
|
4,0
|
20,0
|
№
3, № 4, № 5, № 9, № 10
|
№
2, № 8, № 11, № 12
|
№
13
|
20130
|
20140
|
32
|
5,0
|
№
3, № 4, № 9, № 10
|
№5,
№ 11, № 12
|
№
2, № 8, № 13
|
3. Условное обозначение пластин - по ГОСТ
25393.
4. Ориентировочная масса пластин
указана в приложении.
5. Технические требования - по ГОСТ
2209.
6. Применяемые марки сплавов: №
2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-М, ВК6-ОМ; № 9 -
ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ; № 12-ТТ20К9; № 13 - Т8К7.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
Обозначение пластин
|
Ориентировочная масса
пластин в г из твердого сплава марок
|
правых
|
левых
|
Т15К6
|
Т14К8
|
Т5К10
|
ТТ10К8-Б
|
ВК6-ОМ, ВК6-М, ВК6
|
ВК8
|
ВК10-ХОМ
|
ТТ20К9
|
Т8К7
|
20010
|
-
|
1,87
|
1,88
|
2,12
|
2,20
|
2,47
|
2,44
|
2,46
|
2,08
|
2,17
|
20030
|
-
|
2,78
|
2,80
|
3,15
|
3,27
|
3,67
|
3,63
|
3,66
|
3,09
|
3,22
|
20050
|
-
|
4,66
|
4,66
|
5,22
|
5,59
|
6,06
|
5,98
|
6,02
|
5,12
|
5,34
|
20070
|
20080
|
9,75
|
9,81
|
11,10
|
11,50
|
12,90
|
12,70
|
12,79
|
10,90
|
11,40
|
20090
|
20100
|
17,60
|
17,70
|
20,00
|
20,70
|
23,20
|
23,00
|
23,16
|
19,60
|
20,50
|
20130
|
20140
|
29,30
|
29,50
|
33,30
|
34,50
|
38,80
|
38,30
|
38,57
|
32,60
|
34,10
|
