МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА
38
Конструкция
и размеры
Hard metal
brazed tips, type 38. Design and dimensions
|
ГОСТ
25415-90
|
Дата введения 01.07.93
1. Настоящий стандарт распространяется
на пластины для сверл глубокого сверления.

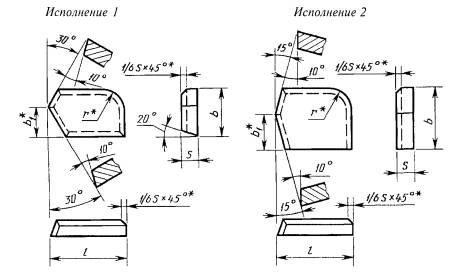

2. Конструкция и размеры пластин должны соответствовать указанным на
чертеже и в табл. 1.
![](x002.jpg)
* Размеры
для пресс-форм.
Таблица 1
Размеры в
мм
Обозначение пластин
|
Исполнение
|
l
|
b
|
b1
|
s
|
r
|
Основное применение
|
Дополнительное применение
|
Применение по специальному
заказу
|
38011
|
1
|
16
|
7,0
|
6,3
|
2,0
|
3
|
№
10
|
№
2, № 6, № 8, № 9, № 11
|
№
4
|
38031
|
20
|
10,6
|
9,5
|
3,0
|
4
|
№
10
|
№
2, № 6, № 8, № 9, № 11
|
№
4
|
38051
|
25
|
14,5
|
12,9
|
4,5
|
№
10
|
№
2, № 6, № 8, № 9, № 11
|
№
4
|
38171
|
32
|
18,0
|
16,0
|
№
10
|
№
2, № 6, № 8, № 9, № 11
|
№
4
|
38092
|
2
|
25
|
22,0
|
14,0
|
4,5
|
8
|
№ 10
|
№ 2, № 6, № 8, № 11
|
№ 4, № 9
|
38192
|
32
|
28,0
|
17,0
|
5,0
|
№ 10
|
№ 4, № 6, № 8, № 11
|
№ 2, № 9
|
38212
|
36
|
33,0
|
20,0
|
6,0
|
10
|
№ 10
|
№ 4, № 6, № 8, № 11
|
№ 2, № 9
|
38152
|
40
|
40,0
|
23,0
|
№ 10
|
№ 4, № 6, № 8, № 11
|
№ 2, № 9
|
3. Условное
обозначение пластин - по ГОСТ
25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ
2209.
6. Применяемые марки сплавов: №
2 - Т15К6; № 4 - Т5К10; № 6 - ТТ7К12; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 -
ВК8; № 11 - ВК10-ХОМ.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
Обозначение пластин
|
Ориентировочная масса
пластин в г из твердого сплава марок
|
Т15К6
|
Т5К10
|
ТТ7К12
|
ВК6-ОМ, ВК6-М, ВК6
|
ВК8
|
ВК10-ХОМ
|
38011
|
2,06
|
2,34
|
2,42
|
2,73
|
2,70
|
2,72
|
38031
|
5,74
|
6,52
|
6,72
|
7,60
|
7,50
|
7,55
|
38051
|
14,60
|
16,60
|
17,10
|
19,40
|
19,10
|
19,23
|
38171
|
23,60
|
26,80
|
27,60
|
31,20
|
30,80
|
31,02
|
38092
|
24,90
|
28,20
|
29,10
|
32,90
|
32,80
|
33,02
|
38192
|
45,50
|
51,60
|
53,20
|
60,10
|
59,40
|
59,82
|
38212
|
72,20
|
81,90
|
84,50
|
95,50
|
94,30
|
94,96
|
38152
|
97,70
|
111,00
|
114,00
|
129,00
|
128,00
|
128,90
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по управлению качеством продукции и стандартам
от 31.10.90 № 2764
3. ВЗАМЕН ГОСТ 25415-82
4.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕИЗДАНИЕ 2006
г.
|
