ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПОРОДЫ ГОРНЫЕ МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ ИЗГИБЕ ГОСТ 21153.6-75 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

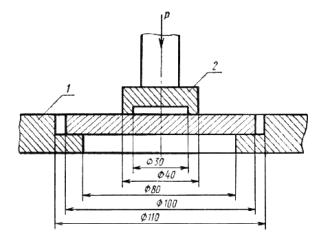

Постановлением Государственного комитета стандартов Совета Министров СССР от 25 сентября 1975 г. № 2491 срок действия установлен с 01.07. 1976 г. Проверен в 1981 г. Срок действия продлен до 01.07. 1986 г. Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на твердые горные породы с коэффициентом крепости по Протодьяконову f не менее 0,5 (прочность при одноосном сжатии не менее 50 - 80 кг/см2) и устанавливает метод определения предела их прочности при изгибе, используемого в технической документации при расчетах и проектировании горных работ, горного оборудования, а также при проведении научно-исследовательских работ. Стандарт не распространяется на разрушенные и мерзлые горные породы. Сущность метода заключается в определении разрушающей силы при изгибе образца породы, опирающегося на металлическое кольцо, при воздействии на него вертикальной нагрузки, передаваемой через кольцевой пуансон. 1.ОБЩИЕ ТРЕБОВАНИЯ1.1. Общие требования - по ГОСТ 21153.0-75. 2. ОТБОР ПРОБ2.1. Метод отбора проб - по ГОСТ 21153.0-75. 3. АППАРАТУРА И МАТЕРИАЛЫ3.1. Оборудование, инструменты и материалы - по ГОСТ 21153.0-75 со следующим дополнением: устройство испытательное (см. чертеж), состоящее из стального опорного кольца 1 кольцевого штампа 2.
4. ПОДГОТОВКА К ИСПЫТАНИЮ4.1. Заготовки для образцов получают выбуриванием из проб керна диаметром 90 - 100 мм. 4.2. От полученных заготовок на камнерезной машине отрезают дискообразные образцы толщиной 10 ± 1 мм. Плоские поверхности образцов должны быть параллельны. Отклонения от параллельности, контролируемые индикатором в двух взаимно перпендикулярных направлениях, не должны превышать 0,1 мм по диаметру образца. 5. ПРОВЕДЕНИЕ ИСПЫТАНИЯ5.1. Образец горной породы кладут на опорное кольцо, а сверху на него ставят кольцевой пуансон. 5.2. Отцентрировав испытательное устройство с образцом по вертикальной оси, помещают его между плитами пресса так, чтобы вертикальная ось устройства совмещалась с продольной осью пресса. Отклонения между осями при установке допускается не более 1-2 мм. 5.3. Приводят пресс в действие со скоростью нагружения образца по ГОСТ 21153.0-75. Выбранную скорость нагружения сохраняют до разрушения образца. 5.4. Записывают максимальную величину разрушающей образец силы, зафиксированную силоизмерителем пресса. 6. ОБРАБОТКА РЕЗУЛЬТАТОВ6.1. Предел
прочности горной породы при изгибе (
где Рmax - максимальная разрушающая сила, кг; h - толщина образца, см. Для практических расчетов с погрешностью не более 10 % с учетом, что h=1 см, предел прочности при изгибе вычисляют по формуле
| ||||
