ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР МАШИНЫ ЗЕМЛЕРОЙНЫЕ МЕТОДЫ
ОПРЕДЕЛЕНИЯ РАЗМЕРОВ МАШИН ГОСТ 27256-87 (ИСО 7128-83) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

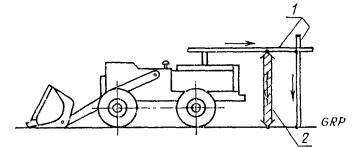

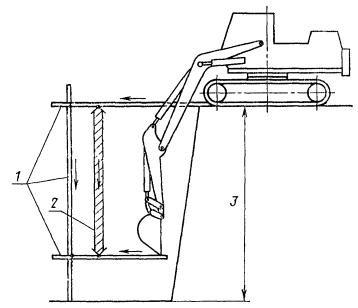

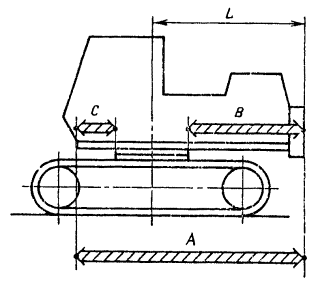

Срок действия с 01.01.83 до 01.01.93 1. НАЗНАЧЕНИЕНастоящий стандарт устанавливает методы определения размеров землеройных машин, оснащенных рабочим оборудованием (далее - машин). 2. ОБЛАСТЬ ПРИМЕНЕНИЯНастоящий стандарт распространяется на основные типы машин по ИСО 6165, ИСО 6746/1, ИСО 6746/2 и ИСО 6747. 3. ССЫЛКИ3.1. Ссылочные документы приведены в обязательном приложении. 4. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯВ настоящем стандарте применяются следующие термины: 4.1. Базовая машина - по ИСО 6746/1. 4.2. Машина - колесная или гусеничная землеройная машина, размеры которой следует определять с соответствующим рабочим оборудованием, предусмотренным документацией. 4.3. Оборудование - рабочее оборудование, которое можно легко снять или заменить другим, имеющим конкретное назначение. 4.4. Прямое измерение - измерение, результат которого определяют непосредственно по показаниям одного измерительного устройства. 4.5. Косвенное измерение - измерение, результат которого определяют по показаниям одного измерительного устройства, но проведение которого требует использования дополнительных устройств, например уровня и отвеса. 4.6. Комплексное измерение - измерение, результат которого определяют путем вычислений по показаниям нескольких измерительных устройств. 4.7. Аппаратура - полный комплект оборудования и устройств, необходимых для определения размеров машины с рабочим оборудованием. 4.8. Опорная плоскость отсчета (GRP)-нулевая плоскость Z, на которую устанавливают машину для проведения измерений. 5. ПОДГОТОВКА К ИСПЫТАНИЯМ5.1. Машина должна быть чистой в ненагруженном состоянии. Эксплуатационная масса машины и оборудования должна соответствовать указаниям изготовителя. 5.2. Давление в шинах должно соответствовать указаниям изготовителя, систему рулевого управления установить в положение прямолинейного движения. 5.3. Шарнирно-сочленённые машины следует испытывать в положении, соответствующем прямолинейному движению. 5.4. Положение рабочего оборудования машины (например «ковш поднят», «ковш опущен») следует регистрировать в протоколе. 5.5. Измерения следует проводить на GRP достаточных размеров с горизонтальным бетонным или иным твердым покрытием. Перепад высот точек поверхности в пределах зоны, занимаемой машиной, должен быть менее 10 мм. 5.6. Приямок для измерения глубины копания должен быть достаточной глубины. 6. АППАРАТУРА6.1. При измерениях требуются следующие приборы и оборудование. 6.1.1. Стальная линейка ценой деления 1 мм. 6.1.2. Стальная рулетка ценой деления 1 мм. 6.1.3. Уровень. 6.1.4. Отвес. 6.1.5. Угломер ценой деления 1°. 6.1.6. Прямые стальные стержни. 6.1.7. Мел. 6.1.8. Теодолит (для специального применения). 7. МЕТОДЫ ОПРЕДЕЛЕНИЯ РАЗМЕРОВ7.1. Метод прямого измерения Для определения горизонтальных размеров машины при помощи стальной рулетки или линейки измеряют расстояния между отмеченными на машине точками, расположенными на одной высоте над GRP (черт. 1). 1 - стальная рулетка Черт. 1 Для определения вертикальных размеров измеряют расстояния между точками на машине и соответствующими точками на GRP, положение которых находят при помощи отвеса и отмечают мелом (черт. 2). 1 - стальная линейка Черт. 2 Для измерения углов в вертикальной плоскости применяют угломер, помещая его на наклонную поверхность машины (черт. 3.). 1 - угломер Черт. 3 7.2. Метод косвенного измерения При невозможности выполнения прямого измерения применяют метод косвенного измерения. Для определения горизонтальных размеров измеряют расстояния между меловыми отметками на GRP, полученными опусканием отвеса из соответствующей точки на машине (черт. 4). 1 - стальная рулетка Черт. 4 Для определения вертикальных размеров соответствующие точки переносят по горизонтали при помощи прямого стального стержня и уровня и затем при помощи отвеса получают их проекции на GRP, которые отмечают мелом. Вертикальные расстояния между перенесенными по горизонтали точками и меловыми отметками измеряют стальной линейкой (черт. 5). Для выполнения измерении ниже уровня GRP пользуются приямком и все вертикальные размеры отсчитывают вниз от уровня площадки. Один стальной стержень помещают на GRP, другой удерживают в горизонтальном положении у точки на машине. Вертикальное расстояние между двумя горизонтальными стержнями измеряют стальной линейкой (черт. 6). Вместо этого можно воспользоваться третьим стержнем, отметив на нем вертикальное расстояние между двумя горизонтальными стержнями и измерив отмеченное расстояние стальной рулеткой. 1 - прямой стальной стержень; 2 - стальная линейка Черт. 5 1 - прямой стальной стержень; 2 - стольная линейка; 3 - высота Черт. 6 Примечание. . - отметка; ¯ - отвес; ® - уровень. 7.3. Метод комплексного измерения При невозможности определения линейного или углового размера посредством одного измерения допускается определять его сложением или вычитанием результатов нескольких измерений. Пример 1 Если трудно измерить расстояние L непосредственно (черт. 7), его можно определить при помощи формулы

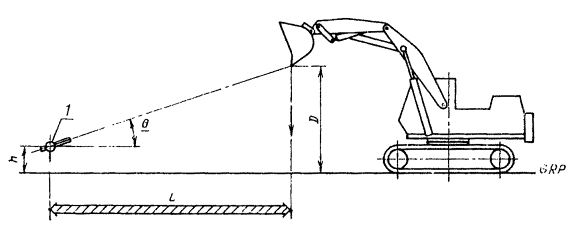

Черт. 7 1 - теодолит Черт. 8 Примечание. . - отметка; ¯ - отвес. Пример 2 Высоту кромки ковша D (черт. 8) определяют по формуле D=h+LtgQ, (2) где L - горизонтальное расстояние между кромкой ковша и вертикальной осью теодолита; h - высота горизонтальной оси теодолита над GRP; Q - угол наклона кромки ковша над горизонтом. ПРОТОКОЛ ИСПЫТАНИЙа) Линейные размеры регистрируют с точностью до миллиметра, угловые - с точностью до градуса. б) Следует зарегистрировать положение машины и ее рабочего оборудования. в) Условные обозначения зарегистрированных размеров и иллюстрации должны соответствовать стандартам. ПРИЛОЖЕНИЕОбязательное ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР 2. Постановлением Государственного комитета СССР по стандартам от 30.03.87 № 1034 введен в действие государственный стандарт СССР ГОСТ 27256-87, в качестве которого непосредственно применен международный стандарт ИСО 7128-83 с 01.01.88 СОДЕРЖАНИЕ
| |||||||||||||||||
