ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАШИНЫ
ЗЕМЛЕРОЙНЫЕ.
ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ТЕХНИЧЕСКАЯ ГОСТ 27963-88 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

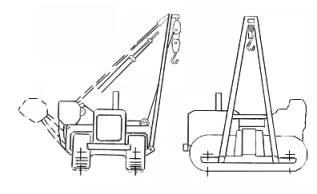

Дата введения 01.01.90 1. НАЗНАЧЕНИЕНастоящий стандарт устанавливает терминологию и содержание технической документации по самоходным гусеничным трубоукладчикам. 2. ОБЛАСТЬ ПРИМЕНЕНИЯНастоящий стандарт распространяется на гусеничные трубоукладчики по разд. 4. 3. ССЫЛКИСсылочные документы приведены в приложении 2. 4. ОБЩИЕ ОПРЕДЕЛЕНИЯ4.1. Трубоукладчик - самоходная гусеничная машина, предназначенная для подъема и укладки труб и транспортирования оборудования для трубопроводов. Данная машина, базой для которой служит гусеничный трактор, имеет специально сконструированные составные части, например главную раму, противовес, механизм подъема стрелы и груза и боковую стрелу, поворачивающуюся только в вертикальной плоскости. 4.2. Базовая машина - трубоукладчик без рабочего оборудования, соответствующий технической документации изготовителя, то есть с башмаками указанной ширины и механизмом подъема. 4.3. Рабочее оборудование - комплект составных частей (стрела и противовесы), монтируемых на базовую машину для обеспечения выполнения ее основной функции в соответствии с назначением. 4.4. Дополнительное оборудование - поставляемая по выбору заказчика сборочная единица из составных частей, которая может быть смонтирована на базовой машине для специального применения. 4.5. Составная часть - деталь или сборочная единица из деталей базовой машины, рабочего или дополнительного оборудования. 5. БАЗОВАЯ МАШИНА5.1. Основной вид трубоукладчика - по черт. 1. Трубоукладчик Черт. 1 Примечание. В настоящее время существуют два вида механизмов подъема стрелы: канатный и гидравлический.

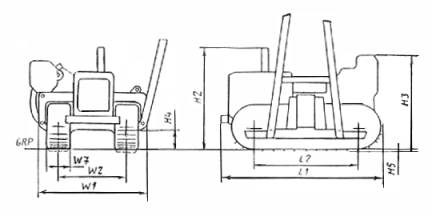

5.2. Размерные характеристики - по черт. 2. Размеры
базовой машины (трубоукладчика) GRP - опорная плоскость отсчета Черт. 2

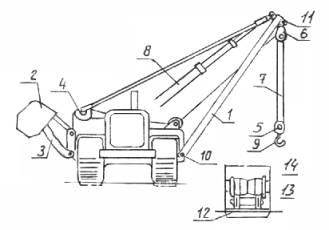

Определения размерных характеристик базовой машины - по ИСО 6746/1. Определения размерных характеристик, относящихся только к трубоукладчикам, приведены в приложении 1. 5.3. Массы 5.3.1. Эксплуатационная масса - масса базовой машины с рабочим оборудованием, указанным изготовителем с полностью заправленными топливным баком, гидросистемой, системами смазывания и охлаждения, с канатом и крюком и с учетом массы оператора (75 кг). 5.3.2. Отгрузочная масса - масса базовой машины без оператора с полностью заправленными гидросистемой, системами смазывания и охлаждения, с 10 %-ной заправкой топливного бака и либо со стрелой, противовесом, рамами противовеса, кабиной или навесом, либо без них, в зависимости от указаний изготовителя. 5.3.3. Масса кабины (навеса) - масса кабины (навеса) со всеми их составными частями и элементами крепления к базовой машине. 5.4. Наименования составных частей - по черт. 3. 1 - стрела; 2 - противовес; 3 - рама
(рамы) противовеса; Черт. 3 6. ЭКСПЛУАТАЦИОННАЯ ТЕРМИНОЛОГИЯ6.1. Мощность-нетто двигателя - см. ИСО 9249. 6.2. Максимальные скорости движения - см. ГОСТ 27927. 6.3. Скорость перемещения крюка - скорость перемещения крюка, измеряемая при номинальной частоте вращения коленчатого вала двигателя при порожнем барабане. 6.4. Номинальный груз - груз при указанных вылетах, положении противовеса, числе ветвей каната и разрывной прочности каната. 6.5. Грузоподъемность*. _____________ * Метод определения грузоподъемности войдет в международный стандарт, разрабатываемый в настоящее время. 7. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДЛЯ КОММЕРЧЕСКОЙ ДОКУМЕНТАЦИИ, ВЫРАЖЕННАЯ В ЕДИНИЦАХ СИ (ПРИМЕРЫ)7.1. Двигатель (привести характеристики) Изготовитель и модель. С воспламенением от сжатия или с искровым зажиганием. Тактность (двух- или четырехтактный). С естественным всасыванием, механическим наддувом или газотурбонаддувом. Число цилиндров. Диаметр цилиндра. Ход поршня. Рабочий объем цилиндра. Система охлаждения (воздушное или водяное охлаждение). Вид топлива. Мощность-нетто на маховике ... при ... об/мин. Максимальный крутящий момент ... при ... об/мин. Тип стартера. Напряжение электрооборудования ... В. 7.2. Трансмиссия машины (указать тип) Примеры: С ручным переключением передач, со сцеплением на маховике. С сервопереключением, с гидротрансформатором. Объемная гидропередача. Электрическая трансмиссия. Число скоростей переднего и заднего хода. Скорости передвижения передним и задним ходом. 7.3. Рулевое управление и торможение Тип тормозов (барабанные, дисковые, работающие в масле, сухие). Система привода (гидравлическая, механическая). 7.4. Заправочные емкости систем машины Топливный бак. Картер двигателя. Система охлаждения. Коробка передач. Конечные передачи. Гидросистема. Механизмы подъема стрелы и груза. 7.5. Конечные передачи (указать тип) 7.6. Гусеничный ход (см. черт. 2) Колея гусеничного хода (W2). Ширина башмака гусеницы (W4). База гусеничного хода (L2). Площадь опорной поверхности (2´W4´L2). Число башмаков гусеницы (с каждой стороны). Число опорных катков (с каждой стороны). 7.7. Трубоукладочные механизмы (тип, размеры, масса) Противовесы (масса). Механизмы подъема стрелы и груза (тип и характеристики - диаметры блоков, число ветвей каната, размеры гидроцилиндров, подача насоса и т.д.). Муфты и тормоза (типы и размеры). Барабаны подъема стрелы и груза (размеры и канатоемкость). Диаметр каната и минимальная разрывная прочность. Длина стрелы. 7.8. Карта грузоподъемностей Карта номинальных грузов при указанных вылетах груза (W12). 7.9. Эксплуатационная масса 7.10. Отгрузочная масса 7.11. Габаритные размеры трубоукладчика (приложить схемы, например черт. 2). ПРИЛОЖЕНИЕ 1Справочное Размерные характеристики. Термины, определения и условные обозначения
ПРИЛОЖЕНИЕ 2Справочное Ссылочные нормативно-технические документы
ИНФОРМАЦИОННЫЕ ДАННЫЕ
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
