ГОСТ 2.001-93 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ЕДИНАЯ СИСТЕМА ОСНОВНЫЕ ПОЛОЖЕНИЯ ОБЩИЕ ПОЛОЖЕНИЯ ГОСТ 2.001-93 МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ Минск
Предисловие 1 РАЗРАБОТАН Российской ФедерациейВНЕСЕН Техническим секретарем Межгосударственного совета по стандартизации, метрологии и сертификации 2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 17 февраля 1993 г. протокол № 3-93 За принятие стандарта проголосовали:
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 3 марта 1994 г. № 50 межгосударственный стандарт ГОСТ 2.001-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1995 г. 4 ВЗАМЕН ГОСТ 2.001-70 5 ПЕРЕИЗДАНИЕ. Июль 2002 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ Единая система конструкторской документации ОБЩИЕ ПОЛОЖЕНИЯ Unified system for design documentation. General principles Дата введения 1995-01-01 1 ОБЛАСТЬ ПРИМЕНЕНИЯНастоящий стандарт устанавливает определение назначение, область распространения, классификацию и правила обозначения межгосударственных стандартов, входящих в комплекс стандартов Единой системы конструкторской документации (ЕСКД), а также порядок их внедрения. (Измененная редакция, Изм. № 1) 2 НОРМАТИВНЫЕ ССЫЛКИГОСТ 1.0-92 Межгосударственная система стандартизации. Основные положения ГОСТ 2.503-90 ЕСКД. Правила внесения изменений (Измененная редакция, Изм. № 1) 3 ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ3.1 ЕСКД - комплекс стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации*, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приемке, эксплуатации, ремонте, утилизации). (Измененная редакция, Изм. № 1) * Конструкторская документация является товаром и на нее распространяются все нормативно-правовые акты, как на товарную продукцию. 3.2 Основное назначение стандартов ЕСКД состоит в установлении единых оптимальных правил, требований и норм выполнения, оформления и обращения конструкторской документации, которые обеспечивают: 1) применение современных методов и средств на всех стадиях жизненного цикла изделия; 2) возможность взаимообмена конструкторской документацией без ее переоформления; 3) оптимальную комплектность конструкторской документации; 4) механизацию и автоматизацию обработки конструкторских документов и содержащейся в них информации; 5) высокое качество изделий; 6) наличие в конструкторской документации требований, обеспечивающих безопасность использования изделий для жизни и здоровья потребителей, окружающей среды, а также предотвращение причинения вреда имуществу; 7) возможность расширения унификации и стандартизации при проектировании изделий и разработке конструкторской документации; 8) возможность проведения сертификации изделий; 9) сокращение сроков и снижение трудоемкости подготовки производства; 10) правильную эксплуатацию изделий; 11) оперативную подготовку документации для быстрой переналадки действующего производства; 12) упрощение форм конструкторских документов и графических изображений; 13) возможность создания и ведения единой информационной базы; 14) возможность гармонизации стандартов ЕСКД с международными стандартами (ИСО, МЭК) в области конструкторской документации»; 15) возможность информационного обеспечения поддержки жизненного цикла изделия. (Измененная редакция, Изм. № 1) 3.3. Конструкторские документы могут быть выполнены в бумажной и (или) электронной формах. Виды, комплектность и форму выполнения конструкторских документов устанавливает разработчик, если это не оговорено техническим заданием. На изделия, разрабатываемые по заказу Министерства обороны, эти решения должны быть согласованы с заказчиком (представительством заказчика). Примечание - Основные термины и их определения приведены в приложении А». (Введено дополнительно, Изм. № 1) 4 ОБЛАСТЬ РАСПРОСТРАНЕНИЯ СТАНДАРТОВ ЕСКД4.1 Стандарты ЕСКД распространяются на изделия машиностроения и приборостроения. Область распространения отдельных стандартов расширена, что оговорено во введении к ним. 4.2 Установленные стандартами ЕСКД правила, требования и нормы по разработке, оформлению и обращению документации распространяются на следующую документацию: 1) все виды конструкторских документов; 2) учетно-регистрационную документацию для конструкторских документов; 3) документацию по внесению изменений в конструкторские документы; 4) нормативную, технологическую, программную документацию, а также научно-техническую и учебную литературу, в той части, в которой они могут быть для них применимы и не регламентируются другими стандартами и нормативами, например, форматы и шрифты для печатных изданий и т.п. Установленные в стандартах ЕСКД правила, требования и нормы распространяются на указанную в перечислениях 1-4 документацию, разработанную организациями и предпринимателями всех форм собственности (субъектами хозяйственной деятельности) стран - участников соглашения (СНГ), в том числе научно-техническими, инженерными обществами и другими общественными объединениями (Измененная редакция, Изм. № 1) 5 СОСТАВ И КЛАССИФИКАЦИЯ СТАНДАРТОВ ЕСКД5.1 Межгосударственные стандарты ЕСКД распределяются по классификационным группировкам, приведенным в таблице 1. Таблица 1

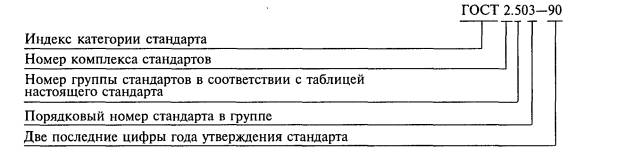

5.2 Перечень стандартов, входящих в ЕСКД, приведен в указателе, публикуемом в установленном порядке. 6 ОБОЗНАЧЕНИЕ СТАНДАРТОВ ЕСКД6.1 Обозначение стандартов ЕСКД производится по правилам, установленным в ГОСТ 1.0. Обозначение стандарта состоит из: - индекса категории стандарта - ГОСТ; - цифры 2, присвоенной комплексу стандартов ЕСКД; - цифры (после точки), обозначающей номер группы стандартов в соответствии с таблицей; - двузначного числа, определяющего порядковый номер стандарта в данной группе; - двух последних цифр (после тире), указывающих две последние цифры года утверждения стандарта. Пример обозначения стандарта «ЕСКД. Правила внесения изменений» (ГОСТ 2.503). С 2000 г. обозначение года указывают четырьмя цифрами. (Измененная редакция, Изм. № 1) 7 ВНЕДРЕНИЕ СТАНДАРТОВ ЕСКД7.1 Внедрение стандартов ЕСКД осуществляется в соответствии с установленным порядком для межгосударственных стандартов. 7.2 При внедрении новых, пересмотренных и измененных стандартов ЕСКД конструкторскую документацию, разработанную до введения в действие этих стандартов, допускается не переоформлять. Для конструкторской документации на изделия, разработанные по заказу Министерства обороны, это решение необходимо согласовать с заказчиком (представительством заказчика). При переиздании конструкторской документации (выпуске новых подлинников) и при передаче подлинников другой организации рекомендуется учитывать требования новых, пересмотренных и измененных стандартов ЕСКД. (Измененная редакция, Изм. № 1) 7.3 При использовании ранее разработанной конструкторской документации в новых разработках вопрос о внесении в такую документацию изменений, связанных с введением новых, пересмотренных и измененных стандартов ЕСКД, а также о форме выполнения передаваемых конструкторских документов, решается предприятием разработчиком либо держателем подлинников. Для конструкторской документации на изделия, разработанные по заказу Министерства обороны, это решение необходимо согласовать с заказчиком (представительством заказчика). (Измененная редакция, Изм. № 1) 7.4 В случае передачи другому предприятию дубликатов или учтенных копий конструкторских документов вопрос о внесении в подлинники (дубликаты и учтенные копии) изменений, связанных с внедрением новых, пересмотренных и измененных стандартов ЕСКД, решается по согласованию между предприятием, передающим документы, и предприятием, принимающим их. (Измененная редакция, Изм. № 1) 7.5 В конструкторских документах допускается указывать ссылки на другие конструкторские документы, стандарты и технические условия на материалы (вещества). Допускается указывать ссылки на стандарты организаций при условии, что они однозначно определяют соответствующие требования к изделию. Допускается указывать ссылки на технологические инструкции, выполненные по стандартам Единой системы технологической документации (ЕСТД), когда требования, установленные этими инструкциями, являются единственными, гарантирующими требуемое качество изделий. На изделия, разрабатываемые по заказу Министерства обороны, стандарты организаций должны быть согласованы с заказчиком (представительством заказчика). Конструкторские документы, стандарты организаций и технологические инструкции, на которые приводят ссылки, подлежат передаче другой организации вместе с комплектом конструкторских документов, при этом форма выполнения передаваемых ссылочных документов (бумажная и (или) электронная) должна соответствовать форме выполнения документов, входящих в комплект, либо быть согласованной с этой организацией. (Введено дополнительно, Изм. № 1) «ПРИЛОЖЕНИЕ А
| ||||||||||||||||||||||||||||||||||||||||||||||||
