ФЕДЕРАЛЬНОЕ АГЕНТСТВО
Испытания электрических и оптических кабелей Часть 3-25РАСПРОСТРАНЕНИЕ ПЛАМЕНИ ПО ВЕРТИКАЛЬНО РАСПОЛОЖЕННЫМ ПУЧКАМ ПРОВОДОВ ИЛИ КАБЕЛЕЙ Категория D
IEC 60332-3-25:2000 Tests on electric cables under fire
conditions - Part 3-25: Test for vertical flame
Предисловие Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения». Сведения о стандарте1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП») на основе собственного аутентичного перевода международного стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 «Кабельные изделия» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 363-ст 4 Настоящий стандарт идентичен международному стандарту МЭК 60332-3-25:2000 «Испытания электрических кабелей в условиях воздействия пламени. Часть 3-25. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория D» (IEC 60332-3-25: 2000 «Tests on electric cables under fire conditions - Part 3-25: Test for vertical flame spread of vertically-mounted bunched wires or cables - Category D»). Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5). При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении С 5 ВВЕДЕН ВПЕРВЫЕ Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет Содержание Введение Части 1 и 2 ГОСТ Р МЭК 60332 устанавливают методы испытаний на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Нельзя считать, что если провод или кабель удовлетворяют требованиям частей 1 и 2, то при групповой вертикальной прокладке такие провода и кабели будут давать аналогичные результаты. Это объясняется тем, что распространение пламени при групповой вертикальной прокладке проводов или кабелей (далее - кабелей) зависит от ряда факторов: а) объема горючего материала, который подвергается воздействию внешнего источника пламени, а также пламени, которое возникает при горении кабелей; b) геометрической формы кабелей и их взаимного расположения при прокладке; c) температуры воспламенения газов, выделяемых кабелями; d) объема горючих газов, выделяемых кабелями при определенной повышенной температуре; e) объема воздуха, проходящего через кабельное сооружение; f) конструкции кабеля, например бронированный или без брони, многожильный или одножильный. При учете влияния перечисленных факторов предполагается, что кабели могут воспламеняться при воздействии внешнего источника пламени. В части 3 ГОСТ Р МЭК 60332 приводится подробное изложение метода испытания, в котором групповая прокладка кабелей моделируется различными комбинациями испытуемых образцов. Для облегчения применения стандарта при дифференциации категорий испытания стандарт разделен на следующие части: Часть 3-10. Испытательное оборудование; Часть 3-21. Категория AF/R; Часть 3-22. Категория А; Часть 3-23. Категория В; Часть 3-24. Категория С; Часть 3-25. Категория D. В частях, начиная с 3-21, установлены разные категории и соответствующие методы испытаний. Эти категории отличаются продолжительностью испытания, количеством неметаллического материала испытуемого образца и способом крепления испытуемого образца. Во всех категориях кабели, имеющие одну и более токопроводящую жилу сечением более 35 мм2, испытывают при закреплении с зазором, а кабели с токопроводящей жилой сечением до 35 мм2 включительно испытывают при закреплении без зазора. Эти категории однозначно не отражают конкретных условий обеспечения безопасности при реальных способах прокладки кабелей. Действительное расположение кабелей при прокладке может являться определяющим фактором, влияющим на распространение пламени в условиях реального пожара. Способ крепления, указанный для категории AF/R (часть 3-21), предназначен для кабелей специальных конструкций, используемых при специальных видах прокладки. Категории А, В, С и D (части с 3-22 по 3-25) предназначены для общего применения для разного количества неметаллических материалов. Дополнительные категории, в особенности для кабелей связи небольшого диаметра при их расположении в пучках без зазоров, будут рассмотрены в будущем по мере накопления технических данных. ГОСТ Р МЭК 60332-3-25-2005 НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИИспытания электрических и оптических кабелей в условиях воздействия пламени Часть 3-25 РАСПРОСТРАНЕНИЕ ПЛАМЕНИ ПО ВЕРТИКАЛЬНО РАСПОЛОЖЕННЫМ ПУЧКАМ ПРОВОДОВ ИЛИ КАБЕЛЕЙ Категория D Tests on electric and optical cables under
fire conditions. Part 3-25. Flame spread of vertically-mounted Дата введения - 2007-01-011 Область примененияНастоящий стандарт устанавливает метод испытания по оценке распространения пламени в заданных условиях по вертикально расположенным пучкам электрических или оптических проводов или кабелей. Примечание - К электрическим проводам или кабелям относятся все кабели с изолированной токопроводящей жилой, которые используются для передачи энергии или сигналов. Настоящее испытание относится к категории типовых испытаний. Выбор кабелей для испытания должен проводиться в соответствии с приложением А. Распространение пламени определяют по протяженности поврежденного участка образца кабеля. Настоящее испытание может быть доказательством для подтверждения ограниченного распространения пламени по кабелю. Настоящий стандарт касается категории испытания D и распространяется только на небольшие кабели наружным диаметром до 12 мм включительно, которые закрепляют на испытательной лестнице для получения общего номинального объема неметаллического материала 0,5 л на длине 1 м испытуемого образца. Время воздействия пламени - 20 мин. Для крепления используют переднюю сторону стандартной лестницы, при этом все образцы крепят без зазора. Данная категория предназначена для небольших кабелей, когда требуется испытать очень малые объемы неметаллических материалов. Рекомендуемые требования по оценке результатов приведены в приложении В. 2 Нормативные ссылкиВ настоящем стандарте использованы нормативные ссылки на следующие международные стандарты: МЭК 60332-3-10:2000 Испытания электрических кабелей в условиях воздействия пламени. Часть 3-10. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Испытательная установка МЭК 60695-4:2005 Испытания на пожаробезопасность. Часть 4. Терминология, относящаяся к испытаниям на огнестойкость МЭК 60811-1-3:2001 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1. Методы общего применения. Раздел 3. Методы определения плотности. Испытания на водопоглощение. Испытание на усадку 3 Термины и определенияВ настоящем стандарте применены термины по МЭК 60695-4, а также следующие термины с соответствующими определениями: 3.1 источник зажигания (ignition source): Источник энергии, инициирующий горение. 3.2 обугленная часть (char): Углеродистый остаток в результате пиролиза или неполного сгорания. 3.3 распространение пламени (flame spread): Распространение фронта пламени. 4 Испытательная установка4.1 Общие положенияИспользуют испытательную установку по МЭК 60332-3-10. 4.2 Источник зажиганияИсточником зажигания должна быть одна пропановая газовая горелка ленточного типа по МЭК 60332-3-10. 5 Проведение испытания5.1 Испытуемый образецИспытуемый образец должен состоять из нескольких отрезков кабеля длиной не менее 3,5 м каждый, отобранных от одной строительной длины. Общее число отрезков кабеля в образце должно быть таким, чтобы общий номинальный объем неметаллических материалов составлял 0,5 л на 1 м длины испытуемого образца. Выбор испытуемого образца должен проводиться с учетом ограничений, приведенных в приложении А. Отрезки, образующие образец, должны быть выдержаны перед началом испытания при температуре (20 ± 10) °С не менее 16 ч. Испытуемые отрезки должны быть сухими. 5.2 Определение числа отрезковДля расчета требуемого числа отрезков кабеля определяют объем неметаллических материалов в одном метре одного отрезка. Образец кабеля длиной не менее 0,3 м вырезают так, чтобы поверхности среза были перпендикулярны к оси кабеля, что обеспечивает точное измерение его длины. Плотность каждого неметаллического материала (включая пористые материалы) определяют с точностью до второго десятичного знака соответствующим методом, например по МЭК 60811-1-3 (раздел 8). Образец разбирают и каждый неметаллический материал Сi взвешивают. Для неметаллических материалов, масса которых составляет менее 5 % общей массы неметаллических материалов, значение плотности принимают равным 1,0 кг/дм3. Если электропроводящие экраны нельзя снять с изоляционного материала, эти компоненты принимают за одно целое при измерении их массы и определении плотности. Объем Vi, л/м длины кабеля, каждого неметаллического материала Сi определяют по формуле

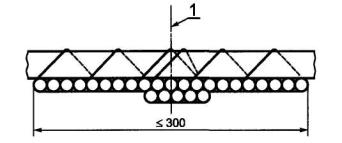

где Mi - масса материала Сi, кг; ρi - плотность материала Сi, кг/дм3; l - длина испытуемого образца кабеля, м. Общий объем V неметаллических материалов, содержащихся в одном метре кабеля, равен сумме отдельных объемов V1, V2 и т.д. Ближайшее целое число (0,5 и выше округляют до 1) отрезков, формирующих образец, получают делением объема на метр кабеля, указанного в 5.1, на общий объем V неметаллических материалов в одном метре кабеля. 5.3 Крепление образцаДля кабелей, имеющих все токопроводящие жилы сечением до 35 мм2 включительно, каждый отрезок кабеля крепят отдельно или как часть комплекта к каждой перекладине лестницы с помощью металлической проволоки (стальной или медной) диаметром 0,5-1,0 мм. Отрезки кабеля должны крепиться на передней стороне стандартной лестницы без зазора одним или несколькими слоями общей шириной не более 300 мм. Расстояние между краем образца и внутренней стороной стойки лестницы должно быть не менее 50 мм. При креплении отрезков кабеля первый отрезок или комплект из нескольких отрезков располагают приблизительно в центре лестницы, а остальные отрезки или комплекты крепят с каждой стороны от первого отрезка таким образом, чтобы испытуемый образец располагался приблизительно в центре лестницы. Если требуется второй (или более) слой отрезков после того, как для первого (последующего) слоя была использована вся ширина лестницы, тогда первый отрезок или комплект отрезков второго (или последующего) слоя располагают приблизительно в центре лестницы, а остальные отрезки или комплекты крепят с каждой стороны таким образом, чтобы второй (или последующий) слой располагался приблизительно в центре лестницы. Если для формирования испытуемого образца требуется большое число отрезков, то отрезки крепят к каждой перекладине лестницы плоскими комплектами шириной не более пяти отрезков с помощью той же металлической проволоки. Рекомендуется соседние комплекты отрезков кабеля скреплять между собой и крепить к каждой перекладине, обеспечивая таким способом крепления отсутствие зазоров, как показано на рисунке 1. 5.4 Время воздействия пламениПламенем воздействуют в течение 20 мин, после чего оно должно быть погашено. Скорость воздушного потока, проходящего через испытательную камеру, поддерживают до прекращения горения или тления кабеля или в течение не более 1 ч, затем остаточное горение кабеля следует погасить или тление прекратить. 6 Оценка результатов испытанияПосле прекращения тления или после того, как пламя было погашено, образец тщательно протирают. На протертом образце допускается наличие сажи, если его поверхность не повреждена. Допускается размягчение или деформация неметаллического материала образца. За величину распространения пламени принимают длину поврежденной части. Ее измеряют в метрах с точностью до второго десятичного знака от нижнего края горелки до конца обугленной части, определяемой следующим образом: на поверхность кабеля нажимают острым предметом, например лезвием ножа. Место, где фиксируется изменение упругой поверхности образца на хрупкую (крошащуюся), считают концом обугленной части. 7 Требования к оценке результатовТребования к оценке результатов для конкретного типа или класса кабеля должны быть указаны в стандарте или технических условиях на кабель. При отсутствии этих требований следует использовать требования к оценке результатов, приведенные в приложении В. 8 Проведение повторного испытанияВ случае разногласий проводят два дополнительных испытания в соответствии с разделом 5. Если оба испытания удовлетворяют установленному требованию, результаты испытания считают положительными. 9 Протокол испытанияПротокол испытания должен содержать следующую информацию: a) полное описание испытуемого кабеля; b) наименование изготовителя испытуемого кабеля; c) обозначение стандарта, по которому проводилось испытание; d) число испытуемых отрезков; e) общий объем неметаллических материалов в 1 м испытуемого образца испытуемых отрезков; f) способ крепления без зазора; g) число слоев и число отрезков в каждом слое; h) время воздействия пламени (т.е. 20 мин); i) число горелок (т.е. одна); j) длину поврежденной части; к) период времени до прекращения горения или тления. 1 - центральная линия лестницы Рисунок 1 - Кабели, закрепленные на передней стороне стандартной лестницы без зазора (комплекты отрезков кабелей находятся в контакте) Приложение А
|
Категория и обозначение |
D |
Объем неметаллических материалов в 1 м испытуемого образца, л |
0,5 |
Использование стандартной лестницы, ширина испытуемого образца не более 300 мм: |
|
- число слоев |
≥1 |
- число горелок |
1 |
Расположение испытуемых отрезков |
Без зазора |
Время воздействия пламени, мин |
20 |
Длина обугленной части образца, измеренная от нижнего края горелки, должна быть не более 2,5 м.
Обозначение ссылочного международного стандарта |
Обозначение и наименование соответствующего национального стандарта |
МЭК 60332-3-10:2000 |
ГОСТ Р МЭК 60332-3-10-2005 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-10. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Испытательная установка |
МЭК 60695-4:2005 |
* |
МЭК 60811-1-3:2001 |
ГОСТ 12175-90 (МЭК 60811-1-3-93) Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Методы определения плотности. Испытания на водопоглощение и усадку |
* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в ОАО «ВНИИКП». |
Ключевые слова: электрические кабели, оптические кабели, электрические провода, распространение пламени по вертикально расположенным пучкам проводов или кабелей, метод испытания, категория D
