Единая система конструкторской документации ЭКСПЛУАТАЦИОННЫЕ ДОКУМЕНТЫ Общие положения Предисловие Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления, отмены» Сведения о стандарте 1 РАЗРАБОТАНЫ Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательским центром CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика») 2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии 3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 23 от 28 февраля 2006 г.) За принятие проголосовали:
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2006 г. № 119-ст межгосударственный стандарт ГОСТ 2.053-2006 введены в действие в качестве национального стандарта Российской Федерации 1 сентября 2006 г. 5 ВВЕДЕН ВПЕРВЫЕ Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты». Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты» Содержание МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения - 2006-09-01 1 Область примененияСтандарт устанавливает общие требования к выполнению электронной структуры изделий машиностроения и приборостроения. На основе настоящего стандарта могут быть разработаны стандарты, учитывающие особенности выполнения и применения электронной структуры изделия на различных стадиях жизненного цикла на изделия конкретных видов техники в зависимости от их специфики. 2 Нормативные ссылкиВ настоящем стандарте использованы ссылки на следующие межгосударственные стандарты: ГОСТ 2.051-2006 Единая система конструкторской документации. Электронные документы. Общие положения ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов ГОСТ 2.103-68 Единая система конструкторской документации. Стадии разработки ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и базовые конструкторские документы ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов ГОСТ 2.503-90 Единая система конструкторской документации. Правила внесения изменений Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. 3 Термины, определения и сокращения3.1 Термины и определения В настоящем стандарте применены следующие термины с соответствующими определениями: 3.1.1 структура изделия: Совокупность составных частей изделия и связей между ними, определяющих входимость составных частей*1). 1) Здесь и далее знаком «*» отмечены пункты, к которым даны комментарии. 3.1.2 входимость: Понятие, характеризующее использование составных частей изделия в составе конечного изделия или/и его составных частей*. 3.1.3 применяемость: Характеристика связи, показывающая, при каких условиях данная составная часть использована в конечном изделии или другой составной части. 3.1.4 электронная структура изделия: Конструкторский документ, содержащий состав сборочной единицы, комплекса или комплекта и иерархические отношения (связи) между его составными частями и другие данные в зависимости от его назначения. 3.1.5 информационный объект: Совокупность данных, обладающая атрибутами (свойствами) и методами, позволяющими определенным образом обрабатывать данные*. 3.1.6 модель данных: Способ представления данных информационной модели в вычислительной среде. 3.1.7 информационная модель (изделия): Совокупность данных и отношений между ними, описывающая различные свойства реального изделия, интересующие разработчика модели и потенциального или реального пользователя. 3.1.8 контекст: Организационная совокупность элементов данных и связей между ними, созданная в рамках информационной модели для группирования и представления (в т.ч. визуального отображения) необходимого состава информации с определенной целью. 3.2 Сокращения В настоящем стандарте использованы следующие сокращения: ЭСИ - электронная структура изделия; ИО - информационный объект; ЖЦИ - жизненный цикл изделия; СЧ - составная часть (изделия); ОБДИ - общая база данных об изделии; САПР - система автоматизированного проектирования. 4 Основные положения4.1. ЭСИ - конструкторский документ, выполняемый только в электронной форме и предназначенный для использования в компьютерной среде*. 4.2 ЭСИ является обобщающим документом, консолидирующим технические данные об изделии, и предназначена для организации информационного взаимодействия между автоматизированными системами. 4.3 ЭСИ используют для: - представления информации о составе изделия и об иерархии СЧ; - представления интегрированной разнотипной информации о свойствах (характеристиках) изделия и его СЧ; - представления вариантов состава и структуры изделия; - организации и структурирования проектной и рабочей конструкторской документации на изделие; - представления информации о правилах применяемости и заменяемости (в том числе взаимозаменяемости) СЧ; - классификации и формирования обозначений изделия и его составных частей; - управления разработкой изделия; - документирования изменений в конструкцию изделия и его СЧ, их свойства (характеристики) и соответствующую документацию; - получения текстовых документов на изделие и его СЧ (детали, сборочные единицы, комплексы, комплекты) в электронной и/или бумажной формах*. 4.4 Состав и способы представления технических данных в ЭСИ определяются назначением ЭСИ, стадией (этапом) ЖЦИ и моделью данных. Литерность ЭСИ определяется низшей из литер по ГОСТ 2.103-68, указанных в документах, ассоциированных с определяемыми изделиями или их СЧ, кроме документов покупных изделий. 4.5 На основе ЭСИ могут быть сформированы вторичные документы (как отчеты), выполняемые, как правило, в виде текстовых документов, содержащих текст, разбитый на графы. Номенклатура формируемых видов документов - по ГОСТ 2.102-68. При необходимости допускается формировать другие виды документов. Номенклатуру, техническое содержание и форму выполнения этих документов регламентирует разработчик. На изделия, разрабатываемые по заказу Министерства обороны, эти документы должны быть согласованы с заказчиком (представительством заказчика)*. 4.6 ЭСИ формируется, как правило, автоматизированным способом на основе информации, хранящейся в ОБДИ*. 4.7 Иерархия составных частей в ЭСИ определяется разработчиком в зависимости от конструкции изделия, технологии производства и условий эксплуатации и формируется на основе описания отношений между: - оригинальными СЧ, входящими в СЧ высшего уровня; - заимствованными СЧ, применяемыми в других СЧ без доработки; - заимствованными СЧ, применяемыми с доработкой для создания других СЧ и задания специфических свойств и/или ограничений для этих отношений; - прочими СЧ (стандартными изделиями, покупными изделиями и др.). 4.8 Информацию содержательной части ЭСИ представляют в визуальной форме (например, на экране дисплея), как правило: - в форме, отображающей структуру изделия в виде графа, вершины которого соответствуют составным частям изделия (сборочным единицам, комплексам, комплектам, деталям), а ребра определяют связи между составными частями; - в форме многоуровневого списка, в котором верхний уровень образуют СЧ, входящие в состав изделия непосредственно (СЧ прямого вхождения), второй уровень - СЧ, входящие в состав СЧ первого уровня, третий уровень - СЧ, входящие в состав СЧ второго уровня и т.д. вплоть до уровня, на котором СЧ полагаются далее неделимыми. Примеры способов визуализации приведены в приложении Б. 5 Общие требования к выполнению электронной структуры изделия5.1 Общие требования к выполнению ЭСИ - по ГОСТ 2.051. Содержательную часть ЭСИ выполняют в соответствии с требованиями настоящего стандарта. Реквизитную часть выполняют по ГОСТ 2.104*. 5.2 Содержательная часть ЭСИ определяет состав сборочной единицы, комплекса или комплекта, связи его СЧ (входимость) и другие данные, которые могут быть связаны (ассоциированы) с изделием или его СЧ, и выполняется в виде набора данных, представляющих совокупность ИО. Для единообразного представления ЭСИ в компьютерной среде используют модели данных ИО, регламентированные ИСО 10303 [1] -[8]*. 5.3 Для единообразного формального описания ЭСИ следует использовать язык описания моделей данных, регламентированный ИСО 10303-11*. 5.4 Содержательную часть ЭСИ выполняют следующими способами: - в форме обменного файла согласно ИСО 10303-21-2002. - в форме базы данных с организацией доступа согласно ИСО 10303-22*. Обе формы выполнения содержательной части ЭСИ представляют конечное описание в форме файла (ов) и обеспечивают, при необходимости, взаимное преобразование информации с помощью соответствующих программных средств. 5.5 В зависимости от назначения ЭСИ, сложности изделия и используемой модели данных содержательная часть состоит из одного или более файлов. Реквизитную часть ЭСИ оформляют в установленном порядке на содержательную часть в целом. 5.6 ЭСИ формируют с помощью соответствующих программных средств автоматически или полуавтоматически на основе ИО, содержащихся в ОБДИ, при этом: 5.6.1 Состав изделия представляют полным списком всех СЧ, входящих в структуру изделия на всех уровнях ее иерархии. 5.6.2 Иерархию СЧ изделия представляют посредством ИО, отображающих связи между СЧ. 5.6.3 Правила применяемости и заменяемости (в том числе взаимозаменяемости) СЧ изделия представляют посредством присоединения к ИО, отображающим связи между составными частями, ИО, отображающими связи в соответствии с ИСО 10303-41. 5.6.4 Свойства представляют посредством присоединения к ИО, отображающим изделие и/или его составные части, ИО, описывающего вид свойства, единицу измерения и значение. Примеры:

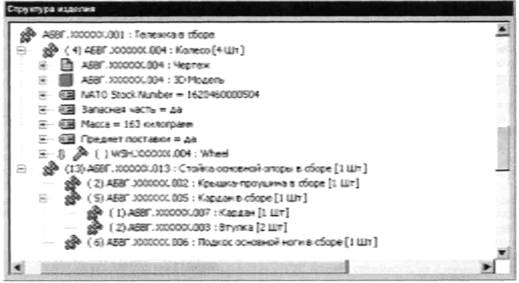

Допускается использовать табличное представление свойств. Примеры:
5.6.5 Документирование внесения изменений в конструкцию изделия и его СЧ выполняют посредством присоединения к ИО, отображающим изделие или его СЧ, и/или ИО, отображающим связи изделия или его СЧ, соответствующих ИО, описывающих виды извещений об изменении и их движение в процессе утверждения. 5.6.6 Варианты состава и структуры изделия представляют посредством правил применяемости тех или иных СЧ в модификациях и исполнениях соответствующего изделия (см. 5.6.3). 5.6.7 Документирование управления разработкой изделия выполняют посредством присоединения к ИО, отображающим изделие, его СЧ и ассоциированным с ними документам, ИО, описывающих их обращение в течение разработки, согласования и утверждения. 5.6.8 Внесение изменений в конструкцию изделия и его СЧ, их свойства (характеристики) и документацию производится: - созданием новых версий ИО и заменой предыдущих версий ИО на новые; - добавлением в ЭСИ новых ИО и правил применяемости, ограничивающих действие существующих и новых ИО. Способ внесения изменения определяется типом изменяемого ИО. Оформление новой версии ЭСИ и ввод ее в обращение - в соответствии с ГОСТ 2.503-90. 6 Общие требования к техническому содержанию электронной структуры изделия6.1 Для одного и того же изделия, в зависимости от стадии ЖЦИ и назначения ЭСИ, могут разрабатываться и применяться разновидности ЭСИ, выполняемые с целью определения конкретных аспектов описания изделия. Номенклатуру, техническое содержание и соответствующую ему модель данных ЭСИ устанавливает разработчик, если это не определено в техническом задании. 6.2 Различают, как правило, следующие основные разновидности ЭСИ: функциональную, конструктивную, производственно-технологическую, физическую, эксплуатационную и совмещенную*. Функциональная ЭСИ предназначена для определения назначения изделия и его СЧ и предъявляемых к ним функциональных требований. Как правило, функциональная ЭСИ выполняется на стадии разработки технического предложения на изделие. Конструктивная ЭСИ предназначена для отображения конкретных технических решений, определяющих конструкцию комплексов, сборочных единиц и комплектов. Как правило, конструктивная ЭСИ выполняется на стадиях разработки эскизного проекта, технического проекта и рабочей конструкторской документации. Производственно-технологическая ЭСИ предназначена для отображения особенностей технологии изготовления и (преимущественно) сборки изделия. Производственно-технологическая ЭСИ выполняется на стадиях технологической подготовки производства и в процессе производства изделия. Физическая ЭСИ предназначена для отображения информации о конкретном экземпляре изделия. Физическая ЭСИ выполняется на стадии производства изделия и, как правило, корректируется в течение всего срока эксплуатации (например, отражая изменения в комплектации данного экземпляра изделия). Эксплуатационная ЭСИ предназначена для отображения информации о тех СЧ изделия, которые подлежат обслуживанию и/или замене в ходе использования изделия по назначению. Эксплуатационная ЭСИ выполняется на стадиях разработки эскизного проекта, технического проекта и рабочей конструкторской документации. Совмещенная ЭСИ предназначена для отображения комплексной информации об изделии и включает в себя отдельные разновидности ЭСИ (например, конструктивную ЭСИ и эксплуатационную ЭСИ). 6.3 Между перечисленными видами ЭСИ, как правило, существуют взаимосвязи. Например, конструктивная ЭСИ может строиться на основе функциональной ЭСИ, а производственно-технологическая, физическая и эксплуатационная ЭСИ строятся на основе конструктивной ЭСИ. Принадлежность ЭСИ одному и тому же изделию должна отражаться в ее наименовании и кодовом обозначении. 6.4 ЭСИ также применяют для определений вариантов структуры одного изделия. Различные варианты структуры соответствуют требованиям к составу информации в структуре изделия в зависимости от требований к конструкции изделия, технологии производства и условиям эксплуатации, предъявляемым на различных этапах ЖЦИ и стадиях разработки. ЭСИ обозначают по правилам присвоения обозначения для основного конструкторского документа по ГОСТ 2.102-68 и ГОСТ 2.201-80. Разновидности ЭСИ отмечают символьным кодом в соответствующем реквизите согласно ГОСТ 2.104: - Ф - функциональная ЭСИ; - К - конструктивная ЭСИ; - Т - производственно-технологическая ЭСИ; - С - физическая ЭСИ; - Э - эксплуатационная ЭСИ; - Б - совмещенная ЭСИ. 6.5 При разработке совмещенной ЭСИ на различных стадиях (этапах) ЖЦИ ее выполняют с использованием контекстов. В этом случае каждый контекст обозначают соответственно составу информации. В реквизитной части ЭСИ указывают символьный код разновидности ЭСИ*. Приложение А
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
