ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ГОСТ 11650-80*
Государственный
комитет СССР по стандартам
МОСКВА - 1986
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ
ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
Конструкция и размеры
Self-tapping round
head and sharpening end
screws for metals and plastics.
Construction and dimensions
|
ГОСТ
11650-80*
Взамен
ГОСТ 10621-63,
ГОСТ 11650-65,
в части винтов
с заостренным концом
|
Постановлением Государственного комитета СССР по стандартам от 30
декабря 1980 г. № 6110 срок введения установлен
с 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт
распространяется на самонарезающие винты с полукруглой головкой и заостренным
концом для металла и пластмассы класса точности В с номинальным диаметром
резьбы от 2,5 до 8 мм.
2. Конструкция и
размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

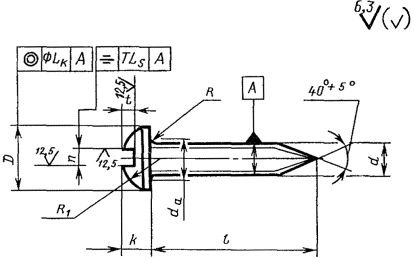

Исполнение 1
![](x004.gif)

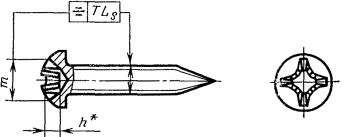

Исполнение 2
![](x006.gif)
______________
* Размер для справок.
Таблица
1
Размеры в мм
Номинальный диаметр резьбы d
|
2,5
|
3
|
4
|
5
|
6
|
8
|
Шаг резьбы Р
|
1,25
|
1,75
|
2,0
|
2,5
|
3,5
|
Диаметр головки D
|
Номин.
|
4,5
|
5,5
|
7,0
|
8,5
|
10,0
|
13,0
|
Пред. откл. по js 15
|
± 0,24
|
± 0,29
|
± 0,35
|
Высота головки К
|
Номин.
|
1,7
|
2,1
|
2,8
|
3,5
|
4,2
|
5,6
|
Пред. откл. по js 15
|
± 0,2
|
± 0,24
|
Радиус сферы головки R1
»
|
2,4
|
2,9
|
3,6
|
4,4
|
5,1
|
6,6
|
Радиус под головкой
|
R, не менее
|
0,10
|
0,20
|
0,25
|
0,40
|
da, не более
|
3,1
|
3,6
|
4,7
|
5,7
|
6,8
|
9,2
|
Ширина шлица n
|
Номин.
|
0,6
|
0,8
|
1,0
|
1,2
|
1,6
|
2,0
|
Не менее
|
0,66
|
0,86
|
1,06
|
1,26
|
1,66
|
2,06
|
Не более
|
0,80
|
1,00
|
1,20
|
1,51
|
1,91
|
2,31
|
Глубина шлица t
|
Не менее
|
0,9
|
1,0
|
1,6
|
2,1
|
2,3
|
3,3
|
Не более
|
1,3
|
1,4
|
2,0
|
2,5
|
2,7
|
3,7
|
Допуск соосности головки относительно стержня (2IТ14)
|
0,60
|
0,72
|
0,86
|
Допуск симметричности шлица относительно стержня в
диаметральном выражении (2IТ14)
|
0,50
|
0,60
|
0,72
|
Номер крестообразного шлица
|
1
|
2
|
3
|
Диаметр крестообразного шлица m, не более
|
2,8
|
3,1
|
4,2
|
5,0
|
6,6
|
7,7
|
Глубина крестообразного шлица h
|
1,25
|
1,60
|
1,75
|
2,50
|
2,45
|
3,65
|
Глубина вхождения калибра в крестообразный шлиц
|
Не более
|
1,4
|
1,7
|
2,0
|
2,8
|
3,0
|
4,2
|
Не менее
|
1,1
|
1,4
|
1,5
|
2,3
|
2,5
|
3,7
|
Недовод резьбы, не более
|
0,8
|
1,0
|
Примечание.
Крестообразный шлиц - по ГОСТ 10753-80.
Таблица
2
мм
Длина винта l
|
Номинальный диаметр резьбы d
|
Номин.
|
Пред. откл. по js 17
|
2,5
|
3
|
4
|
5
|
6
|
8
|
6
|
± 0,75
|
|
|
-
|
-
|
-
|
-
|
8
|
|
|
|
-
|
-
|
-
|
10
|
|
|
|
|
-
|
-
|
12
|
± 0,90
|
|
|
|
|
|
-
|
14
|
|
|
|
|
|
-
|
16
|
|
|
|
|
|
|
(18)
|
|
|
Стандартные длины
|
|
20
|
± 1,05
|
-
|
|
|
|
|
|
(22)
|
-
|
-
|
|
|
|
|
25
|
-
|
-
|
|
|
|
|
30
|
-
|
-
|
|
|
|
|
35
|
± 1,25
|
-
|
-
|
|
|
|
|
40
|
-
|
-
|
-
|
|
|
|
45
|
-
|
-
|
-
|
|
|
|
50
|
-
|
-
|
-
|
-
|
|
|
Примечание. Длины l, заключенные в
скобки, применять не рекомендуется.
Пример
условного обозначения:
винта в
исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия,
с крупным шагом резьбы
Винт 5´30.01. ГОСТ 11650-80
То же, в
исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из
материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5´30.01.016 ГОСТ 11650-80
(Измененная редакция, Изм. № 1).
3. Технические
требования, резьба, методы контроля, правила приемки, упаковка и маркировка -
по ГОСТ
10618-80.
4. Теоретическая
масса винтов указана в справочном приложении
1.
5. (Исключен, Изм. № 1).
Справочное
Теоретическая масса самонарезающих винтов
Длина винта l, мм
|
Номинальный диаметр резьбы d,
мм
|
2,5
|
3
|
4
|
5
|
6
|
8
|
Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг »
|
6
|
0,32
|
0,51
|
-
|
-
|
-
|
-
|
8
|
0,37
|
0,59
|
1,11
|
-
|
-
|
-
|
10
|
0,42
|
0,67
|
1,25
|
2,21
|
-
|
-
|
12
|
0,47
|
0,75
|
1,39
|
2,43
|
3,61
|
-
|
14
|
0,52
|
0,83
|
1,53
|
2,67
|
3,93
|
-
|
16
|
0,57
|
0,91
|
1,67
|
2,91
|
4,25
|
5,01
|
18
|
0,62
|
0,99
|
1,81
|
3,15
|
4,57
|
5,58
|
20
|
-
|
1,07
|
1,95
|
3,39
|
4,89
|
6,15
|
22
|
-
|
-
|
2,09
|
3,63
|
5,21
|
6,72
|
25
|
-
|
-
|
2,30
|
4,00
|
5,69
|
7,57
|
30
|
-
|
-
|
2,65
|
4,60
|
6,49
|
9,00
|
35
|
-
|
-
|
3,00
|
5,20
|
7,29
|
10,42
|
40
|
-
|
-
|
-
|
5,80
|
8,09
|
11,84
|
45
|
-
|
-
|
-
|
6,40
|
8,99
|
13,25
|
50
|
-
|
-
|
-
|
-
|
9,69
|
14,68
|
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
|
