ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СИСТЕМА «ЧЕЛОВЕК-МАШИНА» ЗАЛ И КАБИНЫ ОПЕРАТОРОВ. ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ ГОСТ 21958-76 ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

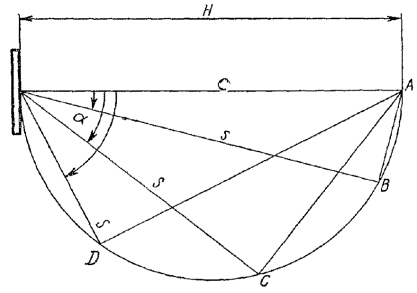

Постановлением Государственного комитета стандартов Совета Министров СССР от 23 нюня 1976 г. № 1512 срок введения установлен с 01.07.77 Настоящий стандарт распространяется на залы и кабины операторов, имеющие коллективные средства отображения информации. Стандарт устанавливает общие эргономические требования к взаимному расположению рабочих мест операторов и коллективных средств отображения информации, а также к взаимному расположению операторов. 1. ОБЩИЕ ТРЕБОВАНИЯ1.1. Взаимное расположение рабочих мест операторов и коллективных средств отображения информации в залах и кабинах, а также операторов между собой должно обеспечивать: функциональные связи между операторами; максимальный обзор информационного поля коллективного средства отображения; средства отображения; свободное пространство для перемещения операторов и эксплуатации оборудования. 1.2. Термины и определения приведены в справочном приложении. 2. ТРЕБОВАНИЯ К РАСПОЛОЖЕНИЮ РАБОЧИХ МЕСТ ОПЕРАТОРОВ2.1. В залах и кабинах рабочие места-операторов необходимо располагать в зоне наилучшего видения информационного поля, которая должна обеспечить однозначное восприятие знаковой индикации. 2.2. Границу зоны наилучшего видения одного знака S вычисляют по формуле S=Н×соsa, где Н - наибольшее расстояние различимости знака с погрешностью не более 1 %; a - угол наблюдения знака, градусы. Примечание. Наибольшее расстояние различимости знака определяют исходя из: разрешающей способности систем индикации; сложности конфигурации знака; различных характеристик условий восприятия (освещенность, яркость, контрастность и т.д.). 2.3. Построение зоны наилучшего видения для одного знака приведено на черт. 1. А, В, С, D - точки предельной различимости знака. Черт. 1 2.4. Границу зоны наилучшего видения информационного поля находят пересечением сфер зон наилучшего видения отдельных знаков, расположенных на границе информационного поля коллективного средства отображения. 2.5. Построение в плане зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации, представляющими плоский экран и экраны с повернутыми боковыми секциями, приведено на черт. 2.

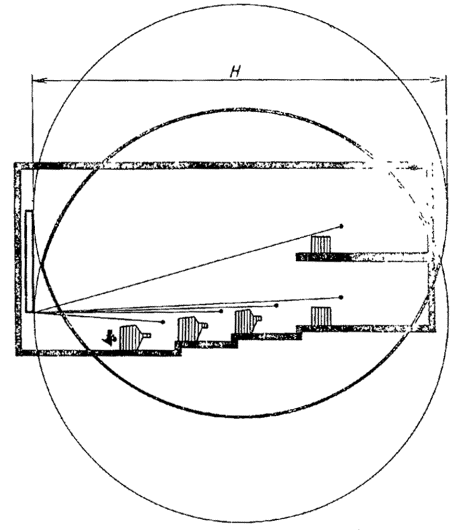

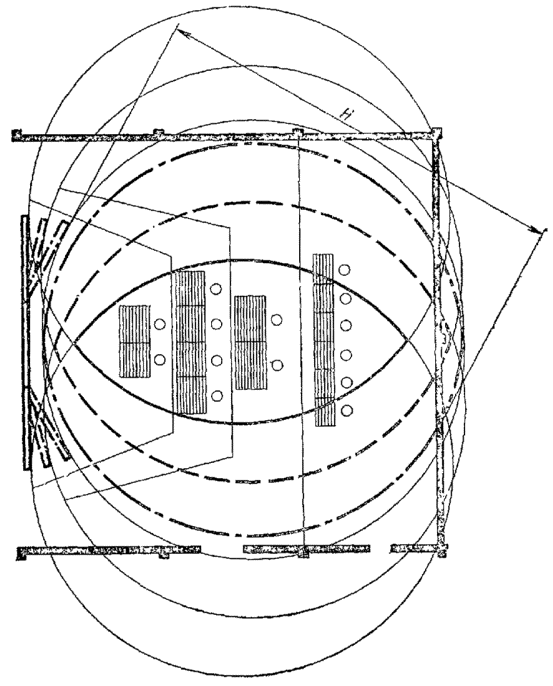

Черт. 2 2.6. Построение в разрезе зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации приведено на черт. 3.
Черт. 3 3. ТРЕБОВАНИЯ К РАСПОЛОЖЕНИЮ ОПЕРАТОРОВ3.1. Операторам следует обеспечить соответствующую трудовой деятельности физиологически рациональную рабочую позу по отношению к коллективным средствам отображения информации. При этом допустимы повороты головы в горизонтальной плоскости - не более 45°, а в вертикальной плоскости не более 30° от горизонтальной линии взора. ПРИЛОЖЕНИЕСправочное ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
СОДЕРЖАНИЕ
| ||||||||||||||||||||||||||
