МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ
ПО ДЕЛАМ ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ
И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ
(МЧС РОССИИ)
ПРИКАЗ
|
02.12.2015 г. |
Москва |
№ 632 |
О
внесении изменений
в приказ МЧС России от 30.06.2009 № 382
Внести изменения в приказ МЧС России от 30.06.2009 № 382 «Об утверждении методики определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности» (зарегистрирован в Министерстве юстиции Российской Федерации 6 августа 2009 г., регистрационный № 14486), с изменениями, внесенными приказом МЧС России от 12.12.2011 № 749 (зарегистрирован в Министерстве юстиции Российской Федерации 30 декабря 2011 г., регистрационный № 22871), согласно приложению.
|
Министр |
_______________ подпись |
В.А. Пучков |
Приложение
к приказу МЧС России
от 02.12.15 № 632
Изменения, вносимые в приказ МЧС России от 30.06.2009 № 382
Внести в приказ МЧС России от 30.06.2009 № 382 «Об утверждении методики определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности» (зарегистрирован в Министерстве юстиции Российской Федерации 6 августа 2009 г., регистрационный № 14486), с изменениями внесенными приказом МЧС России от 12.12.2011 № 749 (зарегистрирован в Министерстве юстиции Российской Федерации 30 декабря 2011 г., регистрационный № 22871), следующие изменения:
1. В распорядительной части приказа, названии приложения к приказу слово «строениях» заменить словами «пожарных отсеках».
2. В приложении к приказу:
2.1. Пункт 1 Методики изложить в следующей редакции:
«1. Настоящая методика определения расчетных величин пожарного риска в зданиях, сооружениях и пожарных отсеках различных классов функциональной пожарной опасности (далее - Методика) устанавливает порядок определения расчетных величин пожарного риска в зданиях, сооружениях и пожарных отсеках (далее - здание) и распространяется на здания классов функциональной пожарной опасности:
1.1. Ф1 - здания, предназначенные для постоянного проживания и временного пребывания людей, в том числе:
а) Ф1.1 - здания дошкольных образовательных организаций, специализированных домов престарелых и инвалидов (неквартирные), больницы, спальные корпуса образовательных организаций с наличием интерната и детских организаций;
б) Ф1.2 - гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпингов, мотелей и пансионатов;
в) Ф1.3 - многоквартирные жилые дома;
г) Ф1.4 - одноквартирные жилые дома, в том числе блокированные;
1.2. Ф2 - здания зрелищных и культурно-просветительных учреждений, в том числе:
а) Ф2.1 - театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие учреждения с расчетным числом посадочных мест для посетителей в закрытых помещениях;
б) Ф2.2 - музеи, выставки, танцевальные залы и другие подобные учреждения в закрытых помещениях;
в) Ф2.3 - театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие учреждения с расчетным числом посадочных мест для посетителей на открытом воздухе;
г) Ф2.4 - музеи, выставки, танцевальные залы и другие подобные учреждения на открытом воздухе;
1.3. Ф3 - здания организаций по обслуживанию населения, в том числе:
а) Ф3.1 - здания организаций торговли;
б) Ф3.2 - здания организаций общественного питания;
в) Ф3.3 - вокзалы;
г) Ф3.4 - поликлиники и амбулатории;
д) Ф3.5 - помещения для посетителей организаций бытового и коммунального обслуживания с нерасчетным числом посадочных мест для посетителей;
е) Ф3.6 - физкультурно-оздоровительные комплексы и спортивно-тренировочные учреждения с помещениями без трибун для зрителей, бытовые помещения, бани;
1.4. Ф4 - здания образовательных организаций, научных и проектных организаций, органов управления учреждений, в том числе:
а) Ф4.1 - здания общеобразовательных организаций, организаций дополнительного образования детей, профессиональных образовательных организаций;
б) Ф4.2 - здания образовательных организаций высшего образования, организаций дополнительного профессионального образования;
в) Ф4.3 - здания органов управления учреждений, проектно-конструкторских организаций, информационных и редакционно-издательских организаций, научных организаций, банков, контор, офисов;
г) Ф4.4 - здания пожарных депо;
1.5. Ф5 - пожарные отсеки производственного или складского назначения с категорией помещений по взрывопожарной и пожарной опасности В1 - В4, Г, Д, входящие в состав зданий с функциональной пожарной опасностью Ф1, Ф2, Ф3, Ф4, в том числе Ф5.2 - стоянки для автомобилей без технического обслуживания и ремонта.».
2.2. Раздел II изложить в следующей редакции:
«II. Основные расчетные величины индивидуального пожарного риска
7. Индивидуальный пожарный риск отвечает требуемому, если:
|
|
(1) |
где
- нормативное значение индивидуального
пожарного риска, = 10-6 год-1;
QB - расчетная величина индивидуального пожарного риска.
Расчетная величина индивидуального пожарного риска в здании, сооружении и пожарном отсеке определяется как максимальное значение пожарного риска из рассмотренных сценариев пожара:
|
QB = max{QB,1, …, QB,i, …, QB,N}, |
(2) |
где QB,i - расчетная величина пожарного риска для i-гo сценария пожара,
N - количество рассмотренных сценариев пожара.
Сценарий пожара представляет собой вариант развития пожара с учетом принятого места возникновения и характера его развития. Сценарий пожара определяется на основе данных об объемно-планировочных решениях, о размещении горючей нагрузки и людей на объекте. При расчете рассматриваются сценарии пожара, при которых реализуются наихудшие условия для обеспечения безопасности людей. В качестве сценариев с наихудшими условиями пожара следует рассматривать сценарии, характеризуемые наиболее затрудненными условиями эвакуации людей и (или) наиболее высокой динамикой нарастания ОФП, а именно пожары:
в помещениях, рассчитанных на единовременное присутствие 50 и более человек;
в системах помещений, в которых из-за распространения ОФП возможно быстрое блокирование путей эвакуации (коридоров, эвакуационных выходов и т.д.). При этом очаг пожара выбирается в помещении малого объема вблизи от одного из эвакуационных выходов, либо в помещении с большим количеством горючей нагрузки, характеризующейся высокой скоростью распространения пламени;
в помещениях и системах помещений атриумного типа;
в системах помещений, в которых из-за недостаточной пропускной способности путей эвакуации возможно возникновение продолжительных скоплений людских потоков.
В случаях, когда перечисленные типы сценариев не отражают всех особенностей объекта, возможно рассмотрение иных сценариев пожара.
В помещении, имеющем два и более эвакуационных выхода, очаг пожара следует размещать вблизи выхода, имеющего наибольшую пропускную способность. При этом данный выход считается блокированным с первых секунд пожара, и при определении расчетного времени эвакуации не учитывается.
В помещении с одним эвакуационным выходом, время блокирования выхода определяется расчетом.
Сценарии пожара, не реализуемые при нормальном режиме эксплуатации объекта (теракты, поджоги, хранение горючей нагрузки, не предусмотренной назначением объекта и т.д.), не рассматриваются.
8. Расчетная величина индивидуального пожарного риска для i-гo сценария пожара QB,i в зданиях, указанных в пункте 1 (за исключением классов функциональной пожарной опасности Ф1.1, Ф1.3, Ф1.4) рассчитывается по формуле:
|
QB,i = Qп,i(1 - Kaп,i)Pпp,i(1 - Pэ,i)(1 - Kп.з,i), |
(3) |
где Qп,i - частота возникновения пожара в здании в течение года, определяемая на основании статистических данных, приведенных в приложении № 1 к настоящей Методике. При отсутствии статистической информации допускается принимать Qп,i = 4·10-2 для каждого здания;
Kaп,i - коэффициент, учитывающий соответствие установок автоматического пожаротушения (далее - АУП) требованиям нормативных документов по пожарной безопасности. Значение параметра Kaп,i принимается равным Kaп,i = 0,9, если выполняется хотя бы одно из следующих условий:
здание оборудовано системой АУП, соответствующей требованиям нормативных документов по пожарной безопасности;
оборудование здания системой АУП не требуется в соответствии с требованиями нормативных документов по пожарной безопасности.
В остальных случаях Kaп,i принимается равной нулю;
Pпp,i - вероятность присутствия людей в здании, определяемая из соотношения Pпp,i = tфункц,i/24, где tфункц,i - время нахождения людей в здании в часах;
Pэ,i - вероятность эвакуации людей;
Kп.з,i - коэффициент, учитывающий соответствие системы противопожарной защиты, направленной на обеспечение безопасной эвакуации людей при пожаре, требованиям нормативных документов по пожарной безопасности.
9. Вероятность эвакуации Pэ,i из зданий, указанных в пункте 1 (за исключением зданий классов функциональной пожарной опасности Ф1.1, Ф1.3, Ф1.4), рассчитывают по формуле:
|
|
(4) |
где tp - расчетное время эвакуации людей, мин;
tнэ - время начала эвакуации (интервал времени от возникновения пожара до начала эвакуации людей), мин;
tбл - время от начала пожара до блокирования эвакуационных путей в результате распространения на них ОФП, имеющих предельно допустимые для людей значения (время блокирования путей эвакуации), мин;
tск - время существования скоплений людей на участках пути (плотность людского потока на путях эвакуации превышает значение 0,5 м2/м2).
10. Расчетное время эвакуации людей tp из помещений и зданий определяется на основе моделирования движения людей до выхода наружу одним из следующих способов:
по упрощенной аналитической модели движения людского потока, приведенной в приложении № 2 к настоящей Методике;
по математической модели индивидуально-поточного движения людей из здания, приведенной в приложении № 3 к настоящей Методике;
по имитационно-стохастической модели движения людских потоков, приведенной в приложении № 4 к настоящей Методике.
Выбор способа определения расчетного времени эвакуации производится с учетом специфических особенностей объемно-планировочных решений здания, а также особенностей контингента (его однородности) людей, находящихся в нем.
При определении расчетного времени эвакуации учитываются данные, приведенные в приложении № 5 к настоящей Методике, в частности принципы составления расчетной схемы эвакуации людей, параметры движения людей различных групп мобильности, а также значения площадей горизонтальных проекций различных контингентов людей.
11. Время начала эвакуации tнэ определяется в соответствии с пунктом 1 приложения № 5 к настоящей Методике.
12. Время блокирования путей эвакуации tбл вычисляется путем расчета времени достижения ОФП предельно допустимых значений на эвакуационных путях в различные моменты времени. Порядок проведения расчета и математические модели для определения времени блокирования путей эвакуации опасными факторами пожара приведен в приложении № 6 к настоящей Методике.
13. Коэффициент, учитывающий соответствие системы противопожарной защиты, направленной на обеспечение безопасной эвакуации людей при пожаре, требованиям нормативных документов по пожарной безопасности, Kп.з,i рассчитывается по формуле:
|
Kп.з,i = 1 - (1 - Kобн,i·KСОУЭ,i)(1 - Kобн,i·KПДЗ,i), |
(5) |
где Kобн,i - коэффициент, учитывающий соответствие системы пожарной сигнализации требованиям нормативных документов по пожарной безопасности;
KСОУЭ,i - коэффициент, учитывающий соответствие системы оповещения людей о пожаре и управления эвакуацией людей, требованиям нормативных документов по пожарной безопасности;
KПДЗ,i - коэффициент, учитывающий соответствие системы противодымной защиты, требованиям нормативных документов по пожарной безопасности.
Порядок оценки параметров Kобн,i, KСОУЭ,i и KПДЗ,i приведен в разделе IV настоящей Методики.
14. Расчетная величина индивидуального пожарного риска QB,i для i-гo сценария пожара в зданиях класса функциональной пожарной опасности Ф1.1, Ф1.3, Ф1.4 рассчитывается по формуле:
|
QB,i = Qп,i[1 - (Рэ,i + (1 - Рэ,i)Рсп,i], |
(6) |
где Qп,i - частота возникновения пожара в здании в течение года определяется на основании статистических данных, приведенных в приложении № 1 к настоящей Методике;
Рэ,i - вероятность эвакуации людей;
Рсп,i - вероятность спасения людей.
15. Вероятность эвакуации Рэ,i из зданий класса функциональной пожарной опасности Ф1.1, Ф1.3, Ф1.4 рассчитывают по формуле:
|
|
(7) |
где NΣ,i - общее количество людей, эвакуирующихся в рассматриваемом сценарии;
Nнеэв,i - количество не эвакуировавшихся людей. Определяется путем суммирования по всем участкам путей эвакуации людей, не успевших покинуть указанный участок до его блокирования опасными факторами пожара (для которых tp + tнэ > 0,8tбл), и людей, попавших в скопление продолжительностью более 6 мин (tск > 6 мин);
tp - расчетное время эвакуации людей, мин (определяется в соответствии с пунктом 10);
tнэ - время начала эвакуации (интервал времени от возникновения пожара до начала эвакуации людей), мин (определяется в соответствии с пунктом 11);
tбл - время от начала пожара до блокирования эвакуационных путей в результате распространения на них ОФП, имеющих предельно допустимые для людей значения (время блокирования путей эвакуации), мин (определяется в соответствии с пунктом 12);
tск - время существования скоплений людей на участках пути (плотность людского потока на путях эвакуации превышает значение 0,5 м2/м2).
16. Вероятность спасения Рсп,i определяется по формуле:
|
Рсп,i = 1 - (1 - Kп.з,i)(1 - KФПС,i)(1 - Kф,i)(1 - Kэв,i), |
(8) |
где Kп.з,i - коэффициент, учитывающий соответствие системы противопожарной защиты, направленной на обеспечение безопасной эвакуации людей при пожаре, требованиям нормативных документов по пожарной безопасности, определяется по формуле (5);
KФПС,i - коэффициент, учитывающий дислокацию подразделений пожарной охраны на территории поселений и городских округов, принимается равным KФПС,i = 0,95 в случае соответствия ее требованиям Технического регламента и нормативных документов по пожарной безопасности. При этом время tбл,i принимается в соответствии с расчетом по приложению 6 к настоящей Методике для данного сценария развития пожара. В остальных случаях KФПС,i принимается равной нулю.
Kф,i - коэффициент, учитывающий класс функциональной пожарной опасности здания. Значение параметра Kф,i принимается равным Kф,i = 0,75 в следующих случаях:
для зданий класса Ф1.1 в случае соблюдения требований нормативных документов по пожарной безопасности к оснащению первичными средствами пожаротушения;
для зданий класса Ф1.3 в случае соблюдения требований нормативных документов по пожарной безопасности к устройству аварийных выходов;
для зданий класса Ф1.4 - во всех случаях;
В остальных случаях для зданий классов Ф1.1, Ф1.3 Kф,i принимается равной нулю;
Kэв,i - коэффициент, учитывающий соответствие путей эвакуации требованиям нормативных документов по пожарной безопасности.
Значение параметра Kэв,i принимается равным Kэв,i = 0,8 в случае соблюдения требований нормативных документов по пожарной безопасности к путям эвакуации.
В остальных случаях Kэв,i принимается равной нулю.».
2.3. Приложение № 1 к пункту 8 Методики изложить в следующей редакции:
«Приложение № 1
к пункту 8 Методики
Статистические данные о частоте возникновения пожара в зданиях
|
№ п/п |
Наименование здания |
Частота возникновения пожара в течение года |
|
1. |
Общеобразовательные организации |
1,16·10-2 |
|
2. |
Организации начального профессионального образования (профессиональное техническое училище) |
1,98·10-2 |
|
3. |
Организации среднего профессионального образования (среднее специальное учебное заведение) |
2,69·10-2 |
|
4. |
Дошкольные образовательные организации |
1,3·10-3 |
|
5. |
Детские оздоровительные лагеря, летние детские дачи |
1,26·10-3 |
|
6. |
Санатории, дома отдыха, пансионаты |
2,99·10-2 |
|
7. |
Амбулатории, поликлиники, диспансеры, медпункты |
8,88·10-3 |
|
8. |
Здания розничной торговли: |
2,03·10-2 |
|
универмаги, промтоварные магазины; |
||
|
универсамы, продовольственные магазины; |
||
|
магазины смешанных товаров; |
||
|
аптеки, аптечные ларьки; |
||
|
9. |
Здания рыночной торговли: |
1,13·10-2 |
|
крытые, оптовые рынки (из зданий стационарной постройки), |
||
|
торговые павильоны, киоски, ларьки, палатки, контейнеры |
||
|
10. |
Здания организаций общественного питания |
3,88·10-2 |
|
11. |
Гостиницы, мотели |
2,81·10-2 |
|
12. |
Спортивные сооружения |
1,83·10-3 |
|
13. |
Здания зрелищных и культурно-просветительных учреждений |
6,90·10-3 |
|
14. |
Библиотеки |
1,16·10-3 |
|
15. |
Музеи |
1,38·10-2 |
|
16. |
Больницы |
1,3·10-2 |
|
17. |
Образовательные организации с наличием интерната |
7,7·10-3 |
|
18. |
Специализированные дома престарелых и инвалидов |
7,7·10-3 |
|
19. |
Дома жилые многоквартирные |
2,6·10-2 |
|
20. |
Дома жилые одноквартирные |
1,9·10-3 |
2.4. В приложении № 2 к пункту 10 Методики:
абзац пятнадцатый изложить в следующей редакции:
«f - средняя площадь горизонтальной проекции человека, м2/чел. принимаемая в соответствии с пунктами 4, 5 приложения № 5 к настоящей Методике.»;
абзац тридцатый изложить в следующей редакции:
«При невозможности выполнения условия (П2.6) интенсивность и скорость движения людского потока по участку i определяют по таблице П2.1 при значении D = 0,9 и более. При этом следует учитывать время задержки движения людей из-за образовавшегося их скопления.»;
абзац тридцать шестой исключить;
дополнить абзацами следующего содержания:
«Время задержки tз движения людей на участке i из-за образовавшегося их скопления на границе с последующим участком (i + 1) определяется по формуле:
|
|
(П2.8) |
где N - количество людей, чел.;
f - площадь горизонтальной проекции человека, м2/чел;
qпри D = 0,9 - интенсивность движения через участок i + 1 при плотности 0,9 и более, м/мин;
bi+1 - ширина участка, м, при вхождении на который образовалось скопление людей;
qi+1 - интенсивность движения на участке i, м/мин;
bi - ширина предшествующего участка i, м.
Время существования скопления tск на участке i определяется по формуле:
|
|
(П2.9) |
Расчётное время эвакуации по участку i, в конце которого на границе с участком (i + 1) образовалось скопление людей равно времени существования скопления tск. Расчётное время эвакуации по участку i допускается определять по формуле:
|
|
(П2.10)». |
2.5. Абзац десятый приложения № 3 к пункту 10 Методики изложить в следующей редакции:
«Скорость i-гo человека Vi(t) в момент времени t определяется по таблице П2.1 приложения 2 и таблицам П5.7, П5.8 приложения № 5 к Методике в зависимости от локальной плотности потока, в котором он движется, Di(t) и типа эвакуационного участка.».
2.6. В приложении № 5 к пунктам 10, 11 Методики:
пункт 1 изложить в следующей редакции:
«1. Значение времени начала эвакуации tнэ (с) для помещения очага пожара следует определять по формуле:
|
tнэ = 5 + 0,01F, |
|
где F - площадь помещения, м2.
В случае если время начала эвакуации, рассчитанное по указанной формуле, превышает время начала эвакуации, определенное в соответствии с таблицей П5.1, время начала эвакуации из помещения очага пожара следует принимать по таблице П5.1.
Для остальных помещений значение времени начала эвакуации tнэ следует определять по таблице П5.1.
Таблица П5.1.
|
№ п/п |
Класс функциональной пожарной опасности зданий и характеристика контингента людей |
Значение времени начала эвакуации людей tнэ, мин |
||
|
Здания, оборудованные системой оповещения и управления эвакуацией людей |
Здания, не оборудованные системой оповещения и управления эвакуацией людей |
|||
|
I - II типа |
III - V типа |
|||
|
1 |
Здания дошкольных образовательных организаций, специализированных домов престарелых и инвалидов (неквартирные), больницы, спальные корпуса образовательных организаций с наличием интерната и детских организаций; многоквартирные жилые дома; одноквартирные жилые дома, в том числе блокированные (Ф1.1, Ф1.3, Ф1.4). Люди могут находиться в состоянии сна, но знакомы со структурой эвакуационных путей и выходов. |
6,0 |
4,0 |
9,0 |
|
2 |
Гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпингов, мотелей и пансионатов (Ф1.2). Жильцы могут находиться в состоянии сна и незнакомы со структурой эвакуационных путей и выходов. |
3,0 |
2,0 |
6,0 |
|
3 |
Здания зрелищных и культурно- просветительных учреждений; здания организаций по обслуживанию населения (Ф2, Ф3). Посетители находятся в бодрствующем состоянии, но могут быть незнакомы со структурой эвакуационных путей и выходов |
3,0 |
1,0 |
6,0 |
|
4 |
Здания образовательных организаций, научных и проектных организаций, органов управления учреждений (Ф4). Посетители находятся в бодрствующем состоянии и хорошо знакомы со структурой эвакуационных путей и выходов. |
3,0 |
1,5 |
6,0 |
|
5 |
Пожарные отсеки производственного или складского назначения с категорией помещений по взрывопожарной и пожарной опасности В1 - В4, Г, Д, входящие в состав зданий с функциональной пожарной опасностью Ф1, Ф2, Ф3, Ф4, в том числе Ф5.2 - стоянки для автомобилей без технического обслуживания и ремонта |
2,0 |
0,5 |
6,0 |
пункт 4 изложить в следующей редакции:

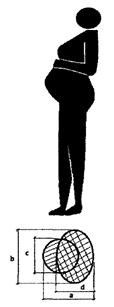

«4. Площадь горизонтальной проекции человека f м2/чел. принимается в зависимости от состава людей в потоке в соответствии с приведенными ниже данными.

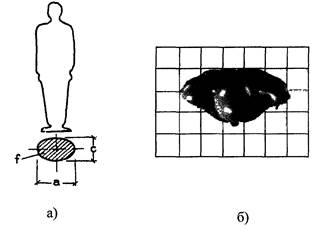

Рис. П5.6. Площадь горизонтальной проекции человека:
а) расчетная; б) действительная

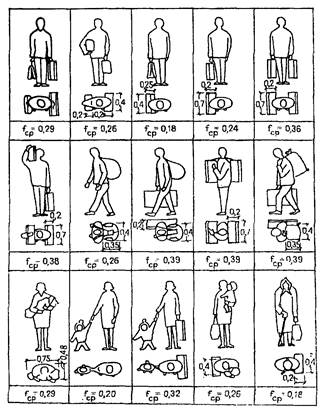

Размеры людей изменяются в зависимости от физических данных, возраста и одежды. В таблицах П5.3, П5.4, П5.5 и на рисунке П5.7 приводятся усредненные размеры людей разного возраста, в различной одежде и с различным грузом. При этом приведены значения площади горизонтальной проекции инвалидов с нарушением опорно-двигательного аппарата.
Таблица П5.3.
Площади горизонтальной проекции взрослых людей
|
Тип одежды |
Ширина (а), м |
Толщина (с), м |
Площадь горизонтальной проекции, м2/чел. |
|
летняя |
0,46 |
0,28 |
0,100 |
|
весенне-осенняя |
0,48 |
0,30 |
0,113 |
|
зимняя |
0,50 |
0,32 |
0,125 |
Таблица П5.4.
Площади горизонтальной проекции детей и подростков
|
Тип одежды |
Возрастные группы |
||
|
Младшая до 9 лет |
Средняя 10 - 13 лет |
Старшая 14 - 16 лет |
|
|
домашняя одежда |
0,04 |
0,06 |
0,08 |
|
домашняя одежда со школьной сумкой |
0,07 |
0,10 |
0,14 |
|
уличная одежда |
0,09 |
0,13 |
0,16 |
Рис. П5.7. Площадь горизонтальной проекции людей с различным грузом
Таблица П5.5.
Площадь горизонтальной проекции людей с ограниченной мобильностью, м2/чел.
|
Слепые |
С поражением опорно-двигательного аппарата |
||||||
|
передвигающиеся без дополнительных опор |
передвигающиеся с одной дополнительной опорой |
передвигающиеся с двумя дополнительными опорами |
передвигающиеся на креслах-колясках |
транспортируемые на носилках |
транспортируемые на каталках |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
a = 0,28 |
а1 = 0,72 |
a2 = 0,40 |
а3 = 0,50 |
a4 = 0,50 |
а5 = 0,80 |
b1 = 0,50 |
b2 = 0,75 |
|
с = 0,46 |
с1 = 0,82 |
с2 = 0,75 |
с3 = 0,63 |
с4 = 0,90 |
с5 = 1,20 |
l1 = 2,10 |
l2 = 2,10 |
|
f = 0,10 |
f = 0,40 |
f = 0,25 |
f = 0,20 |
f = 0,30 |
f = 0,96 |
f = 1,05 |
f = 1,58 |
дополнить разделом 2 следующего содержания:
«2. Расчётные значения параметров движения людских потоков в зданиях класса функциональной пожарной опасности Ф1.1.
5. Значения величин aj, D0j и V0j при использовании имитационно-стохастической модели представлены в таблице П5.6.
Таблица П5.6.
|
Вид пути |
aj |
D0j, чел/м2 |
V0j, м/мин |
σ(V0j), м/мин |
|
Дети
дошкольного возраста |
||||
|
Горизонтальный |
0,275 |
0,78 |
60 |
10 |
|
Проем |
0,350 |
1,20 |
60 |
|
|
Лестница вниз |
0,190 |
0,64 |
47 |
|
|
Лестница вверх |
0,275 |
0,76 |
47 |
|
|
Дети
с ограниченными возможностями |
||||
|
Горизонтальный |
0,29 |
0,60 |
51 |
20 |
|
Проем |
0,30 |
0,67 |
47 |
26 |
|
Лестница вниз |
0,21 |
0,63 |
23 |
12 |
|
Лестница вверх |
0,30 |
0,69 |
20 |
8 |
|
Люди
трудоспособного возраста в стационарах больниц |
||||
|
Горизонтальный |
0,414 |
0,77 |
44 |
10 |
|
Проем |
0,345 |
0,57 |
38 |
8 |
|
Лестница вниз |
0,422 |
0,96 |
24 |
7 |
|
Лестница вверх |
0,313 |
0,74 |
14 |
5 |
|
Престарелые
люди |
||||
|
Горизонтальный |
0,428 |
0,96 |
25 |
5 |
|
Проем |
0,456 |
1,02 |
20 |
|
|
Лестница вниз |
0,505 |
1,26 |
20 |
|
|
Лестница вверх |
0,338 |
0,56 |
20 |
|
|
Пандус вниз |
0,353 |
0,58 |
25 |
|
|
Пандус вверх |
0,368 |
0,72 |
15 |
|
|
Слепые
и слабовидящие люди |
||||
|
Горизонтальный |
0,371 |
0,73 |
26 |
7 |
|
Проем |
0,271 |
0,77 |
17 |
6 |
|
Лестница вниз |
0,519 |
0,97 |
21 |
6 |
|
Лестница вверх |
0,387 |
0,82 |
18 |
6 |
|
Глухие
и слабослышащие люди |
||||
|
Горизонтальный |
0,301 |
0,58 |
82 |
15 |
|
Проем |
0,328 |
0,73 |
82 |
15 |
|
Лестница вниз |
0,380 |
0,91 |
82 |
15 |
|
Лестница вверх |
0,344 |
0,72 |
54 |
15 |
6. Значения параметров движения людских потоков для расчета путей эвакуации по упрощенной аналитической и индивидуально-поточной моделям приведены в таблицах П5.7 - П5.9.
При определении плотности людского потока Di через площадь горизонтальной проекции человека f м2/чел., значение f м2/чел. принимается в соответствии с приведенными ниже данными:
0,03 м2/чел - для детей дошкольного возраста;
0,15 м2/чел - для детей с ограниченными возможностями;
0,2 м2/чел - для людей трудоспособного возраста в стационарах больниц;
0,1 м2/чел - для слепых и слабовидящих людей;
0,1 м2/чел - для глухих и слабослышащих людей;
0,2 м2/чел - для престарелых людей;
0,13 м2/чел - для беременных женщин.
Таблица П5.7.
|
D, м2/м2 |
Горизонтальный путь |
Проём |
Лестница вниз |
Лестница вверх |
|||
|
V, м/мин. |
q, м/мин. |
q, м/мин. |
V, м/мин. |
q, м/мин. |
V, м/мин. |
q, м/мин. |
|
|
Дети
дошкольного возраста |
|||||||
|
0,01 |
60,00 |
0,60 |
0,60 |
47,00 |
0,47 |
47,00 |
0,47 |
|
0,05 |
47,19 |
2,36 |
2,66 |
38,36 |
1,92 |
36,96 |
1,85 |
|
0,1 |
35,75 |
3,58 |
3,85 |
32,17 |
3,22 |
28,00 |
2,80 |
|
0,2 |
24,31 |
4,86 |
4,80 |
25,98 |
5,20 |
19,05 |
3,81 |
|
0,3 |
17,62 |
5,29 |
4,64 |
- |
- |
- |
- |
|
0,4 |
12,88 |
5,15 |
3,77 |
- |
- |
- |
- |
|
0,5 |
9,19 |
4,60 |
2,37 |
- |
- |
- |
- |
|
Дети
с ограниченными возможностями |
|||||||
|
0,01 |
50,59 |
0,51 |
0,47 |
23,33 |
0,23 |
19,94 |
0,20 |
|
0,05 |
50,59 |
2,53 |
2,34 |
23,33 |
1,17 |
19,94 |
1,00 |
|
0,1 |
48,97 |
4,90 |
4,68 |
23,06 |
2,31 |
20,19 |
2,02 |
|
0,2 |
38,88 |
7,78 |
7,42 |
19,64 |
3,93 |
16,02 |
3,20 |
|
0,3 |
32,97 |
9,89 |
9,41 |
17,64 |
5,29 |
13,57 |
4,07 |
|
0,4 |
28,78 |
11,51 |
10,93 |
16,22 |
6,49 |
11,84 |
4,74 |
|
0,5 |
25,54 |
12,77 |
12,08 |
15,12 |
7,56 |
10,50 |
5,25 |
|
0,6 |
22,88 |
13,73 |
12,96 |
14,22 |
8,53 |
9,40 |
5,64 |
|
0,7 |
20,64 |
14,45 |
13,60 |
13,46 |
9,42 |
8,47 |
5,93 |
|
0,8 |
18,69 |
14,95 |
14,04 |
12,80 |
10,24 |
7,67 |
6,14 |
|
0,9 |
16,98 |
15,28 |
14,30 |
12,22 |
11,00 |
6,96 |
6,26 |
|
Люди
трудоспособного возраста |
|||||||
|
0,01 |
44,03 |
0,44 |
0,38 |
24,09 |
0,24 |
13,69 |
0,14 |
|
0,05 |
44,03 |
2,20 |
1,88 |
24,09 |
1,20 |
13,69 |
0,68 |
|
0,1 |
44,03 |
4,40 |
3,77 |
24,09 |
2,41 |
13,69 |
1,37 |
|
0,2 |
44,03 |
8,81 |
7,53 |
24,09 |
4,82 |
13,69 |
2,74 |
|
0,3 |
41,42 |
12,43 |
11,30 |
20,37 |
6,11 |
13,24 |
3,97 |
|
0,4 |
36,18 |
14,47 |
14,39 |
17,44 |
6,98 |
12,01 |
4,80 |
|
0,5 |
32,11 |
16,05 |
16,54 |
15,17 |
7,59 |
11,05 |
5,52 |
|
0,6 |
28,79 |
17,27 |
18,42 |
13,32 |
7,99 |
10,27 |
6,16 |
|
0,7 |
25,98 |
18,18 |
20,09 |
11,75 |
8,23 |
9,61 |
6,73 |
|
0,8 |
23,54 |
18,83 |
21,57 |
10,40 |
8,32 |
9,04 |
7,23 |
|
0,9 |
21,40 |
19,26 |
22,89 |
9,20 |
8,28 |
8,53 |
7,68 |
|
Престарелые
люди |
|||||||
|
0,01 |
25,00 |
0,25 |
0,20 |
20,00 |
0,20 |
20,00 |
0,20 |
|
0,05 |
25,00 |
1,25 |
1,00 |
20,00 |
1,00 |
20,00 |
1,00 |
|
0,1 |
25,00 |
2,50 |
2,00 |
20,00 |
2,00 |
20,00 |
2,00 |
|
0,2 |
24,56 |
4,91 |
4,00 |
20,00 |
4,00 |
16,08 |
3,22 |
|
0,3 |
20,22 |
6,07 |
4,94 |
18,24 |
5,47 |
13,34 |
4,00 |
|
0,4 |
17,15 |
6,86 |
5,54 |
15,33 |
6,13 |
11,39 |
4,56 |
|
0,5 |
14,76 |
7,38 |
5,91 |
13,08 |
6,54 |
9,89 |
4,94 |
|
0,6 |
12,81 |
7,68 |
6,10 |
11,24 |
6,74 |
8,65 |
5,19 |
|
0,7 |
11,16 |
7,81 |
6,13 |
9,68 |
6,78 |
7,61 |
5,33 |
|
0,8 |
9,73 |
7,78 |
6,03 |
8,33 |
6,67 |
6,71 |
5,37 |
|
0,9 |
8,47 |
7,62 |
5,82 |
7,14 |
6,43 |
5,91 |
5,32 |
|
Слепые
и слабовидящие люди |
|||||||
|
0,01 |
26,34 |
0,26 |
0,17 |
21,37 |
0,21 |
18,00 |
0,18 |
|
0,05 |
26,34 |
1,32 |
0,85 |
21,37 |
1,07 |
18,00 |
0,90 |
|
0,1 |
23,26 |
2,33 |
1,58 |
21,03 |
2,10 |
16,62 |
1,66 |
|
0,2 |
16,49 |
3,30 |
2,52 |
13,34 |
2,67 |
11,79 |
2,36 |
|
0,3 |
12,53 |
3,76 |
3,22 |
8,85 |
2,65 |
8,96 |
2,69 |
|
0,4 |
9,72 |
3,89 |
3,77 |
5,66 |
2,26 |
6,96 |
2,78 |
|
0,5 |
7,54 |
3,77 |
4,19 |
3,18 |
1,59 |
5,41 |
2,70 |
|
Глухие
и слабослышащие люди |
|||||||
|
0,01 |
82,36 |
0,82 |
0,82 |
82,36 |
0,82 |
53,81 |
0,54 |
|
0,05 |
82,36 |
4,12 |
4,12 |
82,36 |
4,12 |
53,81 |
2,69 |
|
0,1 |
68,86 |
6,89 |
7,39 |
79,41 |
7,94 |
47,73 |
4,77 |
|
0,2 |
51,67 |
10,33 |
11,03 |
57,72 |
11,54 |
34,90 |
6,98 |
|
0,3 |
41,62 |
12,49 |
13,25 |
45,03 |
13,51 |
27,39 |
8,22 |
|
0,4 |
34,49 |
13,80 |
14,56 |
36,02 |
14,41 |
22,07 |
8,83 |
|
0,5 |
28,96 |
14,48 |
15,19 |
29,04 |
14,52 |
17,94 |
8,97 |
|
0,6 |
24,44 |
14,66 |
15,27 |
23,33 |
14,00 |
14,56 |
8,74 |
|
0,7 |
20,62 |
14,43 |
14,90 |
18,51 |
12,96 |
11,71 |
8,20 |
|
0,8 |
17,31 |
13,84 |
14,15 |
14,33 |
11,46 |
9,24 |
7,39 |
|
0,9 |
14,39 |
12,95 |
13,05 |
10,64 |
9,58 |
7,06 |
6,35 |
Примечание: в таблице П5.7 представлены данные о параметрах движения престарелых людей, передвигающихся без дополнительных опор и с одной дополнительной опорой, а также детей с ограниченными возможностями, способных к самостоятельной эвакуации.
Таблица П5.8.
Расчетные значения параметров движения по пандусам престарелых людей в специализированных домах престарелых
|
D, м2/м2 |
Пандус вниз |
Пандус вверх |
||
|
V, м/мин |
q, м/мин |
V, м/мин |
q, м/мин |
|
|
0,01 |
25,00 |
0,25 |
15,00 |
0,15 |
|
0,05 |
25,00 |
1,25 |
15,00 |
0,75 |
|
0,1 |
25,00 |
2,50 |
15,00 |
1,50 |
|
0,2 |
20,19 |
4,04 |
13,19 |
2,64 |
|
0,3 |
16,61 |
4,98 |
10,95 |
3,28 |
|
0,4 |
14,08 |
5,63 |
9,36 |
3,74 |
|
0,5 |
12,11 |
6,05 |
8,13 |
4,06 |
|
0,6 |
10,50 |
6,30 |
7,12 |
4,27 |
|
0,7 |
9,14 |
6,40 |
6,27 |
4,39 |
|
0,8 |
7,96 |
6,37 |
5,53 |
4,43 |
|
0,9 |
6,92 |
6,23 |
4,88 |
4,40 |
Таблица П5.9.
Расчетные зависимости между плотностью и интенсивностью движения людского потока, состоящего из людей, передвигающихся на креслах-колясках
|
Плотность потока, D, м2/м2 |
Интенсивность движения, q, м/мин |
|
0 |
0 |
|
0,1 |
15,2 |
|
0,2 |
22,7 |
|
0,3 |
24,2 |
|
0,4 |
21,5 |
|
0,5 |
18,4 |
|
0,6 |
16,1 |
|
0,7 |
13,9 |
|
0,8 |
12,4 |
|
0,9 |
11,0 |
|
0,96 |
9,7 |
Площадь горизонтальной проекции беременных женщин следует принимать по данным рис. П5.8 и табл. П5.10.
Рис. П5.8. Площадь горизонтальной проекции беременной
женщины
f = 0,13 м2/чел
Таблица П5.10.
Значения a, b, с, d для расчета площади горизонтальной проекции беременной женщины
|
Обозначение |
Размер, м |
|
а |
0,355 |
|
b |
0,56 |
|
с |
0,30 |
|
d |
0,205 |
7. Для людей различного возраста, неспособных к самостоятельной эвакуации (далее - немобильные люди), необходимо определять расчетное время спасения из лечебно-профилактических и социальных учреждений при помощи носилок.
При расчете эвакуации необходимо учитывать транспортировку немобильных людей из лечебно-профилактических и социальных учреждений силами персонала при помощи носилок.
Расчетное время транспортировки немобильных людей с определенного этажа здания определяется по формуле:
|
|
(П5.1) |
где t1 - время укладывания человека на носилки, мин;
t2 - время перекладывания человека с носилок на подготовленную поверхность, мин;
Nнм - количество немобильных людей;
Nперс - количество персонала;
L1 - длина пути спасения по горизонтали, м;
L2 - длина пути спасения по лестнице, м;
V1 - скорость передвижения медперсонала по горизонтали с носилками без спасаемого человека, м/мин;
- скорость передвижения медперсонала по
горизонтали со спасаемым человеком, лежащим на носилках, м/мин;
V2 - скорость передвижения медперсонала по лестнице вверх с носилками без спасаемого человека, м/мин;
- скорость передвижения медперсонала по
лестнице вниз со спасаемым человеком, лежащим на носилках, м/мин.
При отсутствии необходимых исходных данных для определения скорости переноски персоналом носилок с человеком, следует воспользоваться данными приведенными в таблице П5.11.
Таблица П5.11.
Скорость движения персонала при переноске носилок с человеком, м/мин
|
Вид пути |
С человеком |
Без человека |
|
Горизонтальный путь |
70 |
100 |
|
Лестница вниз |
30 |
80 |
|
Лестница вверх |
20 |
60 |
При осуществлении переноски немобильных людей по лестнице с различных этажей здания, количество рейсов, осуществляемых одной парой человек из числа персонала, следует определять по таблице П5.12.
Таблица П5.12.
Количество рейсов по переноске немобильных людей на носилках с различных этажей здания, осуществляемое одной парой человек из числа персонала
|
Этаж |
Максимальное количество рейсов для переноски немобильных людей на носилках |
|
15 |
1 |
|
14 |
1 |
|
13 |
1 |
|
12 |
2 |
|
11 |
2 |
|
10 |
2 |
|
9 |
2 |
|
8 |
2 |
|
7 |
3 |
|
6 |
3 |
|
5 |
5 |
|
4 |
5 |
|
3 |
8 |
|
2 |
11 |
|
1 |
20 |
Время укладывания человека на носилки или перекладывания с носилок на подготовленную поверхность, осуществляемое одной парой человек из числа персонала, составляет 0,15 мин.».
2.7. Приложение № 6 к пункту 12 Методики после абзаца четырнадцатого дополнить абзацем следующего содержания:
«При наличии в помещении очага пожара установки автоматического пожаротушения, соответствующей требованиям нормативных документов по пожарной безопасности, при проведении расчетов значение скорости выгорания принимается уменьшенным в 2 раза.».
