Изменение № 2 ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 09.12.2013 № 2219-ст

Дата введения - 2014-02-28

Раздел 2. Для ГОСТ 9.401-91 и ГОСТ 9.403-80 исключить слова: «материалов и изделий».

Пункт 3.2. Первый абзац дополнить словами: «Знаки 1.8, 1.15, 1.16, 1.18 - 1.21, 1.33, 2.6, 3.11 - 3.16, 3.18.1 - 3.25 допускается выполнять на желтом фоне».

Пункт 3.14. Второй абзац. Заменить номер: 8.21.2 на 8.24.

Пункт 4.2. Первый абзац после номера 6.10.2 дополнить номером: 6.11;

дополнить абзацем (после первого):

«Фон знаков (частей или вставок), предназначенных для указания туристических объектов, должен быть коричневого цвета»;

третий абзац после слов «на вставке с синим фоном» дополнить словами: «названия туристических объектов - на вставке с коричневым фоном»;

четвертый абзац после слов «на вставке с зеленым фоном» дополнить словами: «названия туристических объектов - на вставке с коричневым фоном»;

шестой абзац после слов «на вставке с зеленым или синим фоном» дополнить словами: «названия туристических объектов - на вставке с коричневым фоном»;

последний абзац изложить в новой редакции:

«Вставки следует выполнять без каймы, за исключением синих, зеленых или коричневых вставок на зеленом или синем фоне».

Пункт 4.3. Первый абзац после слов «в населенном пункте» дополнить словами: «коричневый фон, если указанные объекты являются туристическими»;

последний абзац после слов «зеленый, синий, белый» дополнить словом: «коричневый».

Пункт 4.4. Первый абзац дополнить словами: «Знаки 6.11, на которых указывают наименования туристических объектов, должны иметь коричневый фон».

Пункт 4.8. Второй абзац изложить в новой редакции:

«Предпочтительно использовать больший шрифт, принятый для данной дороги. Надписи, относящиеся к второстепенным пунктам маршрута, допускается выполнять ближайшим меньшим шрифтом».

Пункт 4.11. Последний абзац после слов «к второстепенным объектам» изложить в новой редакции: «определяют в этом случае по шрифту, которым выполнено название этого объекта».

Пункт 4.15. Второй абзац дополнить словами:

«Изображения пиктограмм приведены в приложении И».

Пункт 4.20 изложить в новой редакции:

«4.20 На знаках, предназначенных для установки на дорогах, по которым проходят маршруты иностранных туристов, надписи, обозначающие объекты инфраструктуры (город, улица, стадион, музей и т.п.) и географические объекты (гора, река, озеро и т.п.) дублируют на английском языке.

Допускается сокращать на знаках русские и английские слова в соответствии с таблицей Г.4.

Названия населенных пунктов (объектов) стран, где применяют латинский алфавит, допускается писать так, как принято в этих странах. При этом наименования географических объектов и объектов инфраструктуры повторяют буквами латинского алфавита в соответствии с транслитерацией букв русского алфавита по таблице Г.5».

Пункт 5.2.2 после слов «на щите прямоугольной формы» дополнить словами: «который при необходимости изготовляют по приложению Ж».

Пункт 5.3.3. Второй абзац после слова «(микростеклошариков)» дополнить словами: «или микропризм»;

третий абзац после слов «сгруппированных в ячейках» дополнить словами: «или микропризм;».

Пункт 5.3.4 после слов «из пленки одного типа» дополнить словами: «и иметь одинаковую оптическую систему».

Пункт 5.5.1. Первый абзац после слов «для синего» дополнить словами: «и коричневого».

Пункт 5.5.3 после слов «в таблице 5.2» дополнить словами: «, при углах наблюдения a = 1° и a = 1,5° - в таблицах 5.2а и 5.2б соответственно»;

таблицу 5.2 дополнить значениями коэффициента световозвращения для пленок коричневого цвета:

Цвет элемента
изображения
знака

Тип
пленки

Угол освещения bv (при bн = 0°)

10°

20°

30°

40°

Коэффициент световозвращения, кд × лк-1 × м-2

Коричневый

А

0,6

0,45

0,3

0,2

-

Б

8,0

-

-

5,0

3,0

В

35

28

20

15

8

дополнить таблицами - 5.2а, 5.2б:

Таблица 5.2а

Цвет элемента
изображения
знака

Тип
пленки

Угол наблюдения a = 1 °

Угол освещения bv (при bн = 0°)

10°

20°

30°

40°

Коэффициент световозвращения, кд × лк-1 × м-2

Белый, серебристый

В

80,0

70,0

60,0

50,0

15,0

Красный

В

20,0

18,0

16,0

13,0

5,0

Оранжевый

В

18,0

16,0

15,0

10,0

2,0

Желтый

В

65,0

55,0

45,0

40,0

13,0

Зеленый

В

10,0

8,0

7,0

5,0

2,0

Синий

В

5,0

4,5

3,5

2,5

1,0

Таблица 5.2б

Цвет элемента изображения знака

Тип
пленки

Угол наблюдения a = 1,5 °

Угол освещения bv (при bн = 0°)

10°

20°

30°

40°

Коэффициент световозвращения, кд × лк-1 × м-2

Белый,
серебристый

В

15,0

14,0

13,0

9,0

1,5

Красный

В

3,0

2,8

2,5

2,0

0,5

Оранжевый

В

7,5

7,0

6,5

4,5

1,0

Желтый

В

10,0

9,0

8,0

6,0

1,0

Зеленый

В

1,5

1,2

1,0

-

-

Синий

В

1,0

-

-

-

-

последний абзац изложить в новой редакции:

«Равномерность распределения коэффициента световозвращения для одного цвета изображения знака (при одинаковых углах освещения) должна быть не менее 90 %».

Пункт 5.6.1. Таблицу 5.3 дополнить значениями координат цветности для пленок коричневого цвета:

Таблица 5.3

Цвет элемента
изображения

Обозначение
координат

Координаты цветности угловых точек цветовых областей

Знаки со световозвращающей
поверхностью

Знаки с внутренним и внешним
освещением

Коричневый

x

0,455

0,523

0,558

0,479

0,407

0,475

0,510

0,427

y

0,397

0,429

0,394

0,373

0,373

0,405

0,370

0,353

рисунки 1, 2 заменить новыми:

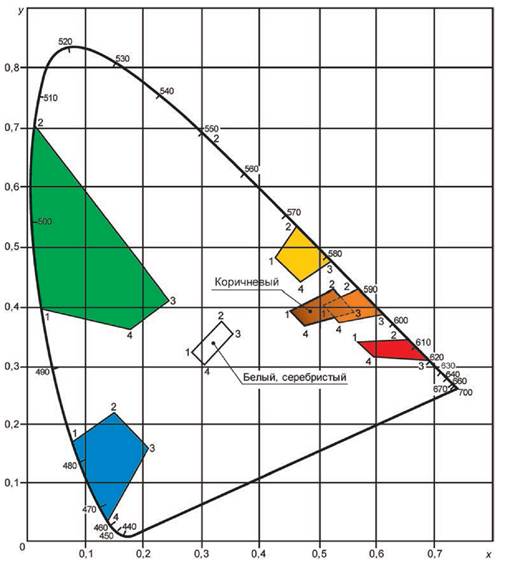

Рисунок 1 - График цветовых областей для знаков со световозвращающей поверхностью

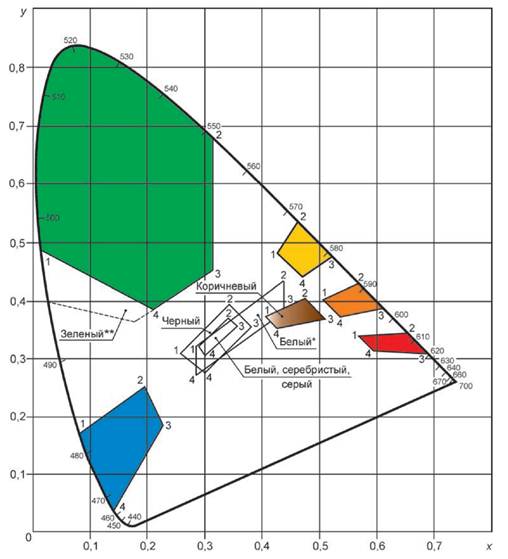

Рисунок 2 - График цветовых областей для знаков с внутренним и внешним освещением

Пункт 5.6.2. Таблицу 5.4 дополнить значениями коэффициента яркости для элементов изображений знаков для коричневого цвета:

Таблица 5.4

Цвет элемента изображения

Коэффициент яркости b, %, не менее

Знаки со световозвращающей
поверхностью

Знаки с внутренним и внешним
освещением

Коричневый

3

5

Пункт 5.7.1. Перечисление е). Исключить слово: «марку».

Пункт 8.2.2 дополнить абзацем:

«Измерение коэффициента яркости флуоресценции проводят спектроколориметром при геометрии измерения 45° / 0° относительно источника света Д65 (ГОСТ 7221) со спектральной плотностью мощности излучения (Рg), соответствующей дневному свету в спектральном диапазоне от 300 до 380 нм, с возможностью перекрытия ультрафиолетовой части излучения».

Пункт 10.2. Второй абзац. Заменить слова: «два года» на «не менее пяти лет»;

третий абзац. Заменить слова: «семь лет» на «не менее семи лет».

Приложение А. Таблица А. 1. Изображение знака 1.25 заменить новым:

Изображение и номер знака

Наименование знака

Дорожные работы

1.25



Таблица А.4. Знак 4.4. Заменить номер и наименование: «4.4 Велосипедная дорожка» на «4.4.1 Велосипедная дорожка или полоса»; заменить номер: 4.5 на 4.5.1;

таблицу А.4 дополнить изображениями, номерами и наименованиями предписывающих знаков - «4.4.2 Конец велосипедной дорожки или полосы», «4.5.2 Пешеходная и велосипедная дорожка с совмещенным движением», «4.5.3 Конец пешеходной и велосипедной дорожки с совмещенным движением», «4.5.4 и 4.5.5 Пешеходная и велосипедная дорожка с разделением движения», «4.5.6 и 4.5.7 Конец пешеходной и велосипедной дорожки с разделением движения»:

Изображение и номер знака

Наименование знака

Конец велосипедной дорожки или полосы

4.4.2

Пешеходная и велосипедная дорожка с совмещенным движением

4.5.2

Конец пешеходной и велосипедной дорожки с совмещенным движением

4.5.3

Пешеходная и велосипедная дорожка с разделением движения

4.5.4

4.5.5

Конец пешеходной и велосипедной дорожки с разделением движения

4.5.6

4.5.7

Таблица А.5. Заменить номер знака: 5.11 на 5.11.1;

дополнить изображениями, номерами и наименованиями знаков особых предписаний - «5.11.2 Дорога с полосой для велосипедов», «5.13.3 и 5.13.4 Выезд на дорогу с полосой для велосипедов», «5.14.1 Конец полосы для маршрутных транспортных средств»:

Изображение и номер знака

Наименование знака

Дорога с полосой для велосипедов

5.11.2

Выезд на дорогу с полосой для велосипедов

5.13.3

5.13.4

Конец полосы для маршрутных транспортных средств

5.14.1

Таблица А.6. Знак 6.4. Заменить наименование: «Место стоянки» на «Парковка (парковочное место)»; изображения информационных знаков 6.9.1*, 6.10.1*, 6.11* дополнить новыми:

Изображение и номер знака

Наименование знака

Предварительный указатель направлений

6.9.1*

Указатель направлений

6.10.1*

Наименование объекта

6.11*

Таблицу А.8 дополнить изображениями, номерами и наименованием знаков дополнительной информации - «8.4.9 - 8.4.14 Кроме вида транспортного средства», «8.23 Фотовидеофиксация», «8.24 Работает эвакуатор»:

Изображение и номер знака

Наименование знака

Кроме вида транспортного средства

8.4.9

8.4.10

8.4.11

8.4.12

8.4.13

8.4.14

Фотовидеофиксация

8.23

Работает эвакуатор

8.24

Приложение Б. Группу «Предписывающие знаки» дополнить изображениями знаков - 4.4.2, 4.5.2 - 4.5.7 на масштабной сетке:

4.4.2

4.5.2

4.5.3

4.5.4

4.5.5

4.5.6

4.5.7





группу «Знаки особых предписаний» дополнить изображениями знаков - 5.11.2, 5.13.3, 5.13.4, 5.14.1 на масштабной сетке:

5.11.2

5.13.3

5.13.4

5.14.1

группу «Знаки дополнительной информации (таблички)» дополнить изображениями знаков - 8.4.9 - 8.4.14, 8.23, 8.24 на масштабной сетке:

8.4.9

8.4.10

8.4.11

8.4.12

8.4.13

8.4.14

8.23

8.24

Таблицу Г.4 для следующих слов, указанных на русском языке, изложить в новой редакции:

Слова

Сокращение слов

на русском языке

на английском языке

на русском языке

на английском языке

Аэропорт

airport

Не сокращается

Не сокращается

Бульвар

boulevard

бул.

Blvd.

Долина

valley

дол.

Vly

Завод

-

з-д

-

Километр в час

kilometer per hour

км/ч

km/h

Минута

minute

мин

min

Озеро

lake

оз.

He сокращается

Перевал

pass

п-л

He сокращается

Проспект

avenue

пр-т

Ave

Река

river

р.

Riv

Улица

street

ул.

Str (или St)

Центр города

center

Не сокращается

He сокращается

Час

hour

ч

h

Шоссе

highway

ш.

HWY

Приложение Д. Таблица Д.4. Графа «Номер знака». Заменить номера: 3.10, 4.4, 4.5 на 3.10, 4.4.1 - 4.5.7;

таблица Д.5. Графа «Номер знака». Заменить номер: 5.14 на 5.14.1;

таблица Д.8. Графа «Номер знака». Заменить номера: 8.14 - 8.21.3 на 8.14 - 8.21.3, 8.23, 8.24;

примечание дополнить абзацем:

«Для знаков 8.4.9 - 8.4.14 размер Н увеличивают на 1/3».

Стандарт дополнить приложениями - Ж, И:

«Приложение Ж
(обязательное)

Щиты для размещения изображений дорожных знаков

Ж.1 Щиты для размещения изображений дорожных знаков изготовляют с использованием световозвращающей флуоресцентной пленки желто-зеленого цвета.

Для изготовления изображений знаков на них используют пленки типа В.

Ж.2 Значения коэффициента световозвращения (кд × лк-1 × м-2) флуоресцентных световозвращающих пленок, используемых для изготовления щитов, должны быть не менее значений, указанных в таблице Ж.1.

Таблица Ж.1

Цвет фона щита

Угол наблюдения a

a = 0,33°

a = 1°

a = 1,5°

Угол освещения bv (при bн = 0°)

10°

20°

30°

40°

10°

20°

30°

40°

10°

20°

30°

40°

Коэффициент световозвращения, кд × лк-1 × м-2

Флуоресцентный
желто-зеленый

270

180

120

80

50

96

80

55

36

20

17

16

14

9

1,5

Ж.3 Координаты цветности (х, у) точек пересечения граничных линий цветовых областей для флуоресцентной световозвращающей пленки, определяемые в колориметрической системе МКО 1931 г. для источника типа Д65 (ГОСТ 7721) при геометрии измерения 45°/0°, должны соответствовать значениям, указанным в таблице Ж.2.

Таблица Ж.2

Цвет фона щита

Обозначение
координат

Координаты цветности угловых точек цветовых областей

1

2

3

4

Флуоресцентный
желто-зеленый

x

0,376

0,438

0,460

0,387

y

0,568

0,508

0,540

0,610

Ж.4 Коэффициенты яркости и флуоресцентной яркости флуоресцентной световозвращающей пленки должны соответствовать значениям, указанным в таблице Ж.3.

Таблица Ж.3

Цвет фона щита

Коэффициент яркости b, %, не
менее

Коэффициент яркости флуоресценции
bф, %, не менее

Флуоресцентный желто-зеленый

60

35

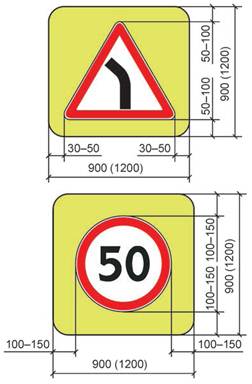

Ж.5 Изображения дорожных знаков на щитах размещают по рисунку Ж. 1.

а

б

В скобках указаны размеры щита для знаков типоразмера III

Рисунок Ж.1 - Примеры размещения изображений дорожных знаков типоразмеров II и
III на щите: а - на одном щите; б - на отдельных щитах

Приложение И
(обязательное)

Изображения пиктограмм, относящихся
к объектам туризма и спорта на знаках 6.9.1 - 6.11

Музей, усадьба,
художественная галерея

Природный заповедник,
национальный парк, ботанический сад

Памятник архитектуры
(в т. ч. культовое сооружение),
исторический памятник

Спортивный объект».
