Изменение № 3 ГОСТ 17340-87 Мебель для сидения и лежания. Методы испытаний на прочность и долговечность кроватей

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 52-П от 24.12.2012)

Зарегистрировано Бюро по стандартам МГС № 7096

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, RU, MD, TJ, TM, UZ, UA [коды альфа-2 по MK (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации^*

_______

^*Дата введения в действие на территории Российской Федерации - 2013-09-01.

Вводную часть изложить в новой редакции:

«Настоящий стандарт распространяется на кровати и основания для кроватей на опорах и устанавливает методы испытаний на:

прочность соединения опорных спинок с царгами кроватей;

прочность крепления опорных элементов к царгам;

долговечность конструкции кроватей;

ударную прочность основания, в том числе регулируемых по высоте элементов (головная и ножная части);

долговечность царг;

долговечность основания;

усилие трансформации встроенных откидных кроватей;

прочность встроенных кроватей при падении;

прочность царг.

Стандарт не распространяется на кровати двухъярусные, детские, медицинские специальные».

Пункт 1.4 дополнить абзацем:

«Во время испытания крепежные узлы не подтягивают, если иное не оговорено в инструкции по эксплуатации кровати».

Раздел 5 изложить в новой редакции:

«5. МЕТОД ИСПЫТАНИЯ ОСНОВАНИЯ КРОВАТИ НА УДАРНУЮ ПРОЧНОСТЬ [1]

Сущность метода заключается в 10-кратном приложении ударной нагрузки к основанию кровати.

5.1. Средства испытаний

5.1.1. Испытательное устройство, обеспечивающее:

закрепление изделия от перемещения при испытании;

свободное падение ударного тела с частотой циклов (10 ± 1) мин^-1 с высоты 140 мм и 180 мм;

ударное тело диаметром опорной поверхности (200 ± 1) мм, массой (17 ± 0,1) кг, полная масса ударного устройства (25 ± 0,1) кг. Схема и основные параметры ударного устройства приведены в приложении 3.

5.1.2. Пластина из эластичного пенополиуретана плотностью (30 ± 2) кг/м³ или другого эластичного материала размером (300´300) мм, толщиной (100 ± 3) мм. Замена пластины производится после испытания пяти образцов.

5.2. Подготовка к испытанию

5.2.1. Кровать (без матраца) или основание на опоре устанавливают под нагружающее устройство, так, чтобы удар приходился в одну из точек (1, 2, 3, 4, 5, 6, 7, 8) основания (черт. 6), и закрепляют от перемещения любым доступным образом.

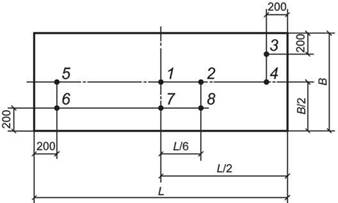

1, 2, 3, 4, 5, 6, 7, 8 - точки приложения нагрузки

Черт. 6

5.2.2. Устанавливают высоту падения груза над поверхностью основания кровати, равную (140 ± 1) мм или (180 ± 1) мм в зависимости от области применения кровати (бытовая или для общественных помещений).

На место предполагаемого удара помещают пластину из эластичного материала (п. 5.1.2).

5.2.3. При испытании кроватей, оснований кровати на опорах с нерегулируемыми по высоте изголовьем и (или) изножьем (головная или ножная часть) нагружение производят в точках 1, 2, 3 (или 6), 4 (или 5), 7, 8.

При испытании кроватей с регулируемым по высоте основанием нагружение производят в точках 1, 3, 4, 5, 6, 7, 8. При этом регулируемая часть основания должна находиться в положении, приближенном к 7° над горизонтальной плоскостью. В случае, когда конструкция опорных регулируемых частей основания идентична, испытания проводят только на одной части.

Нагружение в точке 8 проводят при ширине кровати более 1150 мм.

5.3. Проведение испытания

5.3.1. Включают испытательное устройство и дают грузу 10-кратно упасть в каждую выбранную точку (1, 2, 3, 4, 5, 6, 7, 8).

5.4. Обработка результатов

5.4.1. Кровать или основание на опорах считают выдержавшими испытание на прочность основания, если в каждой испытанной точке после 10-кратного приложения ударной нагрузки не обнаружено видимых дефектов (сколов, трещин, изломов, разрушение механизма регулирования высоты и др.)».

Стандарт дополнить разделом - 10:

«10. МЕТОД ИСПЫТАНИЯ ЦАРГ КРОВАТЕЙ НА ПРОЧНОСТЬ

10.1. Средства испытаний

Испытательное устройство, обеспечивающее приложение вертикальной статической нагрузки по 120 даН одновременно в двух точках, расположенных друг от друга на расстоянии (600 ± 1) мм. Детали испытательного устройства, переносящие нагрузку на изделие, должны соответствовать черт. 2. Допускается проводить ручное нагружение с использованием набора грузов.

Допускаемое отклонение от величины нагрузки или от массы грузов (±5) % от номинального значения.

10.2. Подготовка к испытанию

10.2.1. Кровать устанавливают под нагружающее устройство на ровную поверхность (пол, плита) так, чтобы нагружение производилось по центральной оси царги, как показано на черт. 12.

10.2.2. При нагружении с помощью грузов на зону предполагаемого нагружения помещают пластину, соответствующую требованиям п.5.1.2.

10.2.3. Если кровать склонна к опрокидыванию, то ее следует нагрузить с противоположной стороны соответствующими грузами.

10.3. Проведение испытания

10.3.1. Включают испытательное устройство и одновременно прикладывают две вертикально направленные статические нагрузки Р, равные 120 даН каждая. Нагрузки прикладывают 10 раз, при каждом нагружении выдерживают в течение 1 мин.

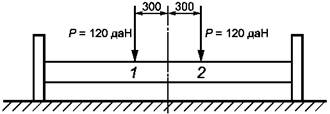

Черт. 12

10.4. Оценка результатов

Царги считают выдержавшими испытания на прочность, если после приложения вертикальной статической нагрузки не появились видимые дефекты (излом, трещины, сколы и др)».

(ИУС № 7 2013 г.)
