Изменение № 2
|
«Арматура
трубопроводная. Приводы |
Утверждено и введено в действие Приказом от «29»11.2012 г. № 68
Дата введения: «01»12.2012 г.
Лист 30 заменить листом 30 с изм. 2
Приложение: лист 30.
Примечание - Откорректированы допуски размеров на главном виде.
|
Первый
заместитель генерального |
_____________ подпись |
А.Ю Черногоров |
|
|
|
|
|
Заместитель
генерального директора - |
_____________ подпись |
Ю.И. Тарасьев |
|
|
|
|
|
Заместитель
генерального директора - |
_____________ подпись |
В.В. Ширяев |
|
|
|
|
|
Заместитель директора по научной работе |
_____________ подпись |
С.Н. Дунаевский |
|
|
|
|
|
Исполнитель: |
|
|
|
Инженер технического отдела № 121 |
_____________ подпись |
Е.А. Смирнова |
Лист 30
СТ ЦКБА 062-2009
Размеры в миллиметрах
|
Тип |
D |
D1 |
D2 |
D3 |
L |
R |
h |
Кол-во шпонок шт. |
|
В |
220 ± 0,5 |
84 |
70 |
155Н11 |
200 |
22 |
10+1,0 |
1 |
|
Г |
330 ± 0,3 |
148 |
120 |
240Н11 |
285 |
26 |
12+1,0 |
2 |

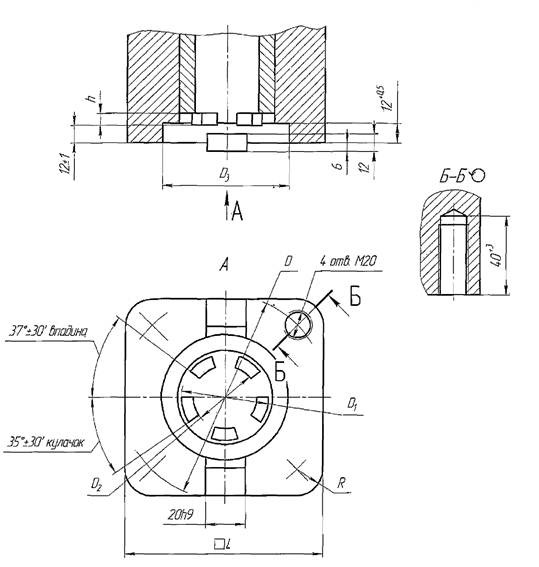

Рисунок А.11 - Присоединение привода типа В и Г
2 Зам.
