РЕКОМЕНДАЦИЯ

Государственная система обеспечения
единства измерений

Микрометры со вставками. Методика поверка.

МИ 2077-90

Изменение № 1

Госстандарт России
Москва 1993 г.

Изменение № 1                                                                                               МИ 2077-90

Микрометры со вставками. Методика поверки

Дата введения 01.08.93 г.

По всему тексту после ссылки на ГОСТ 4380 дополнить ссылкой на ГОСТ Р 50190.

Вводная часть. Дополнить обозначениями «МВМЦ, МВТЦ и МВПЦ».

Табл. 1 Пункт 4.3.13. Графа «Наименование операции». Дополнить «МВПЦ».

Заменить ссылки: ГОСТ 1121 на ТУ 3.0.2122, ГОСТ 2923 на ТУ 3.3.2123.

Пункт 4.1. Третий абзац после слова «винта» дополнить: (для микрометров с цифровым устройством - если предусмотрено в техдокументации).

Дополнить новым абзацем: «соответствие электропитания требованиям стандарта».

Пункт 4.2. Второй абзац. Дополнить словами: «(Опробование производят при наличии стопорного устройства)».

Дополнить новым абзацем:

«Выполнение функций, характеризующих степень автоматизации микрометров с цифровым устройством, определяют в соответствии с инструкцией по эксплуатации. Функции должны соответствовать требованиям ГОСТ Р 50190»

Пункт 4.3.14. Первый абзац дополнить: «При определении размеров концевых мер длины микрометрический винт перемещают с помощью трещетки (фрикциона)».

Предпоследний абзац после слова «винта» дополнить: «с помощью трещетки (фрикциона)».

Пункт 4.3.16. Дополнить после типа «MВМ и МВТ» обозначения МВМЦ и МВТЦ, после «МВП» - «МВПЦ».

Пункт 4.3.16.1. Первый абзац после слов «каждый раз» дополнить «микрометрический винт перемещая с помощью трещетки (фрикциона)» абзац дополнить: «или по цифровому устройству».

Приложение 6. Изложить в новой редакции.

Информационные данные.

Заменить ссылки: ГОСТ 1121-75 на ТУ 3.3.2122-83; ГОСТ 2923-75 на ТУ 3.3.2123-88; ГОСТ 8026-75 на ГОСТ 8026-92.

Дополнить ссылкой:

ГОСТ Р 50190-92 Вводная часть; 1.1; 4.1; 4.3.1; 4.3.3; 4.3.4; 4.3.6 - 4.3.12; 4.3.14 - 4.3.18

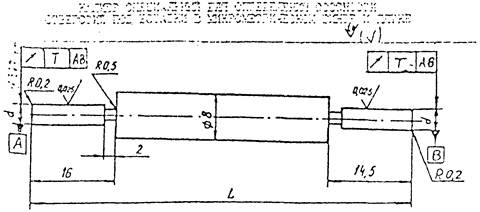

Приложение 6

мм

Диапазон измерений микрометра

L

d

Размер изношенного калибра

Т

0 - 25

32,5

3,481

0,006

25 - 50

56,0

50 - 75

80,0

3,476

0,006

75 - 100

105

100 - 125

130

125 - 150

155

150 - 175

180

3,471

0,006

175 - 200

205

200 - 225

230

225 - 250

255

250 - 275

280

3,462

0,008

275 - 200

305

300 - 325

330

325 - 350

355

Сталь У12А ГОСТ 1435

59 - 65 НRС,

Н14, h14,
