ПРИЛОЖЕНИЕ № 1

к приказу Минтранса России

от 26 марта 2009 г. № 47

В Нормах безопасности НБ ЖТ ЦТ-ЦП 053-2000 «Кресло машиниста локомотива, моторвагонного и специального самоходного подвижного состава. Нормы безопасности»:

1) Таблицу 1 изложить в следующей редакции:

«Нормы безопасности кресла машиниста»

Таблица 1

Наименование сертификационного показателя

Нормативные документы, устанавливающие требования к сертификационному показателю

Нормативное значение сертификационного показателя

Нормативные документы, устанавливающие методы проверки (контроля, испытаний) сертификационного показателя

Регламентируемый способ подтверждения

1

2

3

4

5

1. Соответствие конструктивных параметров кресла антропометрическим размерам мужского контингента

1.1. Высота поверхности сиденья (без учета высоты устройства крепления кресла к полу), мм

ГОСТ 21889

(п.п. 1.7, 3.3)

400 - 420 мм

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.2. Регулировка сиденья по высоте, мм, не менее

ГОСТ 21889

(п. 3.3)

ГОСТ 12.2.056 (п. 3.4.2)

80

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.3. Продольное смещение сиденья кресла от крайнего переднего до крайнего заднего положения, мм, не менее

Устанавливается настоящими нормами

200

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.4. Ширина сиденья, мм, не менее

ГОСТ 21889

(п. 3.4)

410

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.5. Глубина сиденья, мм, не менее

ГОСТ 21889

(п. 3.5)

400

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.6. Высота спинки с заголовником, мм (не распространяется на кресло машиниста маневрового локомотива, ССПС с кабинами по типу маневрового локомотива)

ГОСТ 21889

(п.п. 1.6, 3.11)

ГОСТ В 24951

(код h22)

840 - 870

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.7. Высота опорной поверхности заголовника, мм

ГОСТ 21889

(п.п. 1.6, 3.12)

180 - 260

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.8. Ширина заголовника, мм, не менее

ГОСТ 21889

(п.п. 1.6, 3.14)

175

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.9. Ширина спинки, мм, не менее

ГОСТ 21889

(п.п. 1.6, 3.6.5)

390

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.10. Высота подлокотника, мм

ГОСТ 21889

(п.п. 1.6, 3.7)

230 - 250

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.11. Длина подлокотника, мм

ГОСТ 21889

(п.п. 1.6, 3.8)

300 - 400

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.12. Ширина подлокотника, мм, не менее

ГОСТ 21889

(п.п. 1.6, 3.9)

50

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

1.13. Расстояние между внутренними гранями подлокотников, мм, не менее

ГОСТ 21889

(п.п. 1.6, 3.10)

500

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

2. Эргономическое соответствие формируемой креслом позы

2.1. Вынос опорной поверхности заголовника вперед от линии спинки, мм, не более

ГОСТ В24951

(п.п. 1.6, 3.19)

25

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

2.2. Наклон подлокотников от горизонтали, град.:

ГОСТ 21889

(п.п. 1.6, 3.20)

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

нерегулируемый

0 - 5

регулируемый

0 - 20

2.3. Наклон сиденья (опорной поверхности) к горизонтали, град.

ГОСТ 21889

(п.п. 1.6, 3.17)

0 - 7

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

2.4. Наклон спинки относительно сиденья (со ступенчатой регулировкой), град.

ГОСТ 21889

(п.п. 1.6, 3.19)

95 - 115

СТ ССФЖТ ЦТ-ЦП 096-2000

Испытания

2.5. Вершина поясничной опоры от плоскости сиденья регулируемая, мм

ГОСТ 21889

(п. 3.18)

140 - 250

СТ ССФЖТ ЦТ-ЦП 097-2000

Испытания

3. Эргономическое и конструктивное соответствие конфигурации и механических характеристик смягчающих прокладок

3.1. Напряжения сжатия прокладки для сиденья, DН, мм

ГОСТ 21889

(п. 2.2)

Приложение А

СТ ССФЖТ ЦТ-ЦП 097-2000

Экспертиза

3.2. Толщина прокладки для спинки под поясничным лордозом, мм, не более

ГОСТ 21889

(п. 2.2)

35

СТ ССФЖТ ЦТ-ЦП 097-2000

Экспертиза

3.3. Напряжения сжатия прокладки для спинки, DН, мм

ГОСТ 21889

(п. 2.2)

Приложение Б

СТ ССФЖТ ЦТ-ЦП 097-2000

Экспертиза

4. Преодолимость усилий сопротивления на органах управления механизмами регулировок кресла:

4.1. При перемещении вертикальной рукоятки, кГс, не более:

ГОСТ 21753

(п. 2.2)

СТ ССФЖТ ЦТ-ЦП 098-2000

Испытания

- от себя

для левой руки - 10

для правой руки - 15

- к себе

для левой руки - 11

для правой руки - 11

- влево

для левой руки - 5

для правой руки - 9

- вниз, вверх

для левой руки - 8

для правой руки - 9

4.2. При перемещении горизонтальной рукоятки, кГс, не более:

ГОСТ 21753

(п. 2.2)

СТ ССФЖТ ЦТ-ЦП 098-2000

Испытания

- от себя

для левой руки - 15

для правой руки - 15

- к себе

для левой руки - 6

для правой руки - 9

- влево

для левой руки - 6

для правой руки - 8

- вправо

для левой руки - 7

для правой руки - 9

- вниз

для левой руки - 8

для правой руки - 10

- вверх

для левой руки - 7

для правой руки - 10

4.3. При вращении кисти предплечьем, кГс, не более:

ГОСТ 21753

(п. 2.2)

СТ ССФЖТ ЦТ-ЦП 098-2000

Испытания

- с пронацией

для левой руки - 6

для правой руки - 14

- с супинацией

для левой руки - 6

для правой руки - 14

4.4. При сжатии рукоятки двухрычажного типа кистью, кГс, не более

ГОСТ 21753

(п. 2.2)

для левой руки - 11

для правой руки - 12

СТ ССФЖТ ЦТ-ЦП 098-2000

Испытания

4.5. При захвате пальцами рычага с разнонаправленным движением, кГс, не более

ГОСТ 21753

(п. 2.2)

10

СТ ССФЖТ ЦТ-ЦП 098-2000

Испытания

4.6. При перемещение кончиками пальцев, кГс, не более

ГОСТ 21753

(п. 2.2)

9

СТ ССФЖТ ЦТ-ЦП 098-2000

Испытания

5. Экстренное покидание кресла

5.1. Время беспрепятственного покидания кресла с подготовительными операциями (откидывание подлокотников, продольное смещение кресла), с, не более

Устанавливается настоящими нормами

3

СТ ССФЖТ ЦТ-ЦП 102-2000

Испытания

6. Прочность элементов кресла

6.1. Обеспечение прочности сиденья при вертикальной нагрузке 2400 Н

ГОСТ 21889

(п. 1.13)

отсутствие остаточных деформаций

СТ ССФЖТ ЦТ-ЦП 100-2000

Испытания

6.2. Обеспечение прочности спинки при горизонтальной нагрузке 1200 Н

ГОСТ 21889

(п. 1.13)

отсутствие остаточных деформаций

СТ ССФЖТ ЦТ-ЦП 100-2000

Испытания

6.3. Обеспечение прочности подлокотника при вертикальной нагрузке 1000 Н

ГОСТ 21889

(п. 1.13)

отсутствие остаточных деформаций

СТ ССФЖТ ЦТ-ЦП 100-2000

Испытания

7. Работоспособность механизмов кресла

7.1. Работоспособность механизма регулировки подвески под массу машиниста при 200 переключениях

ГОСТ 21889

(п. 1.9)

сохранение характеристик по усилию переключения и фиксации

СТ ССФЖТ ЦТ-ЦП 102-2000

Испытания

7.2. Работоспособность механизма перемещения сиденья в продольном направлении при 500 перемещениях

ГОСТ 21889

(п. 1.9)

сохранение характеристик по усилию переключения и фиксации

СТ ССФЖТ ЦТ-ЦП 102-2000

Испытания

7.3. Работоспособность механизма перемещения сиденья в вертикальном направлении при 300 перемещениях

ГОСТ 21889

(п. 1.9)

сохранение характеристик по усилию перестановки и фиксации

СТ ССФЖТ ЦТ-ЦП 102-2000

Испытания

7.4. Работоспособность механизма регулировки положения спинки кресла при 400 отклонениях

ГОСТ 21889

(п. 1.9)

сохранение характеристик по усилию перестановки на органах управления и фиксации спинки

СТ ССФЖТ ЦТ-ЦП 102-2000

Испытания

8. Коэффициент передачи вертикальной вибрации кресла машиниста (Ki) в диапазонах частот:

Устанавливается настоящими нормами

СТ ССФЖТ ЦТ-ЦП 099-2000

Испытания

1 - 4 Гц, не более

5 - 8 Гц, не более

1,2

10 - 80 Гц, не более

0,7

0,5

9. Санитарно-химические показатели

9.1. Потенциальная биологическая опасность продуктов деструкции полимерных и синтетических конструкционных и отделочных материалов кресла в нормальных условиях

ГОСТ 21889

(п. 1.12)

ГН 2.1.6.1338

ПДК №№ 1-610

СТ ССФЖТ ЦТ-ЦП 103-2000

Испытания

9.2. Соответствие примененных в конструкции и отделке неметаллических материалов требованиям санитарно-химической и токсикологической безопасности при горении и в нормальных условиях

ГОСТ 21889

(п. 1.12)

Наличие санитарно-эпидемиологических заключений и сертификатов пожарной безопасности на все примененные полимерные материалы

СТ ССФЖТ ЦТ-ЦП 103-2000

Экспертиза санитарно-эпидемиологических заключений и сертификатов пожарной безопасности

9.3. Сила запаха по 5-ти балльной шкале, балл, не более

ГОСТ 21889

(п.п. 1.12, 1.13)

2

СТ ССФЖТ ЦТ-ЦП 103-2000

Испытания

10. Напряженность электростатического поля на поверхностях кресла в зонах контакта с телом машиниста, кВ/м, не более

ГОСТ 21889

(п. 1.12)

МСанПиН 001

(п. 4.7.1)

15

СТ ССФЖТ ЦТ-ЦП 101-2000

Испытания

2) Таблицу 2 изложить в следующей редакции:

«Перечень нормативных документов»

Таблица 2

Обозначение НД

Наименование НД

Кем утвержден Год издания

1

2

3

ГОСТ 12.2.056-81

Стандарт системы безопасности труда. Электровозы и тепловозы колеи 1520 мм. Требования безопасности

1981

ГОСТ 21753-76

Система «человек-машина». Рычаги управления. Общие эргономические требования

1977

ГОСТ 21889-76

Система «человек-машина». Кресло человека-оператора. Общие эргономические требования

1979

ГОСТ В24951-81

Антропометрия летного состава. Статические и динамические размеры

1982

ГН 2.1.6.1338-03

Гигиенические нормативы. Предельно-допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест

2003

МСанПиН 001-96

Межгосударственные санитарные правила и нормы. Санитарные нормы допустимых уровней физических факторов при применении товаров народного потребления в бытовых условиях

1997

СТ ССФЖТ ЦТ-ЦП 096-2000

Стандарт системы сертификации на федеральном железнодорожном транспорте. Методика испытаний по проверке показателей соответствия конструктивных параметров кресла машиниста антропометрическим размерам мужского населения и эргономического соответствия формируемой креслом позы

2000

СТ ССФЖТ ЦТ-ЦП 097-2000

Стандарт системы сертификации на федеральном железнодорожном транспорте. Методика испытаний по проверке показателей эргономического и конструктивного соответствия конфигурации и механических смягчающих прокладок

2000

СТ ССФЖТ ЦТ-ЦП 098-2000

Стандарт системы сертификации на федеральном железнодорожном транспорте. Методика испытаний по проверке показателей преодолимости усилий на органах управления механизмами регулировок кресла

2000

СТ ССФЖТ ЦТ-ЦП 099-2000

Стандарт системы сертификации на федеральном железнодорожном транспорте. Методика испытаний по проверке показателя «коэффициенты вибропередачи кресла машиниста»

2000

СТ ССФЖТ ЦТ-ЦП 100-2000

Стандарт системы сертификации на федеральном железнодорожном транспорте. Методика испытаний по проверке показателей прочности основных элементов кресла

2000

СТ ССФЖТ ЦТ-ЦП 101-2000

Стандарт системы сертификации на федеральном железнодорожном транспорте.

Методика испытаний по проверке показателя напряженности электростатического поля на поверхностях кресла в зонах контакта с телом машиниста

2000

СТ ССФЖТ ЦТ-ЦП 102-2000

Стандарт системы сертификации на федеральном железнодорожном транспорте. Методика испытаний по проверке показателей работоспособности механизмов кресла

2000

СТ ССФЖТ ЦТ-ЦП 103-2000

Стандарт системы сертификации на федеральном железнодорожном транспорте. Методика испытаний по санитарно-химическим показателям

2000

3) Приложения А, Б, В исключить.

4) Дополнить Приложением А в следующей редакции.

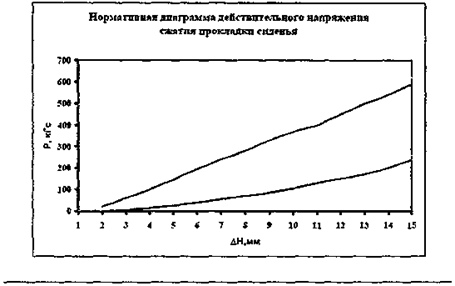

Приложение А (обязательное)

5) Дополнить Приложением Б в следующей редакции

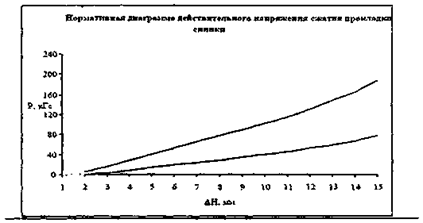

Приложение Б (обязательное)
