В каком месте
|
Должно быть
|

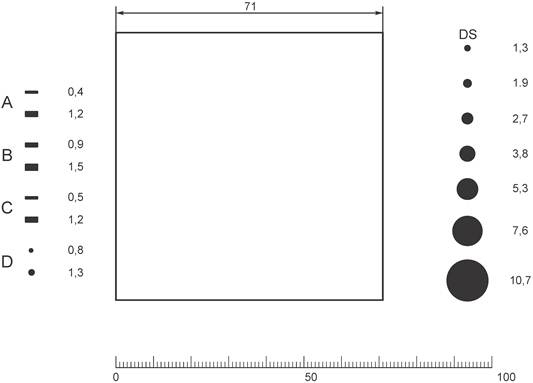

Пункт 5.1. Рисунок 7
|
![](4294818946.files/x003.jpg)
Рисунок 7 - Измерительная сетка для прозрачных
накладок или окулярных вставок
|
Приложение А
|
Приложение А
(обязательное)
Эталонные шкалы ИСО для
включений типов А, В, С, D и DS
Группа А
(включения типа сульфидов)
|
|
Тонкие
|
Минимальная полная длина
|
Толстые
|
|
Толщина от 2 до 4 мкм включительно
|
Толщина свыше 4 до 12 мкм включительно
|
|
i = 0,5
|
![](4294818946.files/x004.jpg)
|
37 мкм
|
![](4294818946.files/x005.jpg)
|
|
i = 1
|
![](4294818946.files/x006.jpg)
|
127 мкм
|
![](4294818946.files/x007.jpg)
|
|
Увеличение ´ 100
|
|
i = 1,5
|
![](4294818946.files/x008.jpg)
|
261 мкм
|
![](4294818946.files/x009.jpg)
|
|
i = 2
|
![](4294818946.files/x010.jpg)
|
436 мкм
|
![](4294818946.files/x011.jpg)
|
|
Увеличение ´ 100
|
|
i = 2,5
|
![](4294818946.files/x012.jpg)
|
649 мкм
|
![](4294818946.files/x013.jpg)
|
|
i = 3
|
![](4294818946.files/x014.jpg)
|
898 мкм
|
![](4294818946.files/x015.jpg)
|
|
Увеличение ´ 100
|
Приложение А
|
Группа В
(включения типа алюминатов)
|
|
Тонкие
|
Минимальная полная длина
|
Толстые
|
|
Толщина от 2 до 9 мкм включительно
|
Толщина свыше 9 до 15 мкм включительно
|
|
i = 0,5
|
![](4294818946.files/x016.jpg)
|
17 мкм
|
![](4294818946.files/x017.jpg)
|
|
i = 1
|
![](4294818946.files/x018.jpg)
|
77 мкм
|
![](4294818946.files/x019.jpg)
|
|
Увеличение ´ 100
|
|
i = 1,5
|
![](4294818946.files/x020.jpg)
|
184 мкм
|
![](4294818946.files/x021.jpg)
|
|
i = 2
|
![](4294818946.files/x022.jpg)
|
343 мкм
|
![](4294818946.files/x023.jpg)
|
|
Увеличение ´ 100
|
|
i = 2,5
|
![](4294818946.files/x024.jpg)
|
555 мкм
|
![](4294818946.files/x025.jpg)
|
|
i = 3
|
![](4294818946.files/x026.jpg)
|
822 мкм
|
![](4294818946.files/x027.jpg)
|
|
Увеличение ´ 100
|
Приложение А
|
Группа С
(включения типа силикатов)
|
|
Тонкие
|
Минимальная полная длина
|
Толстые
|
|
Толщина от 2 до 4 мкм включительно
|
Толщина свыше 4 до 1 2 мкм включительно
|
|
i = 0,5
|
![](4294818946.files/x028.jpg)
|
18 мкм
|
![](4294818946.files/x029.jpg)
|
|
i = 1
|
![](4294818946.files/x030.jpg)
|
76 мкм
|
![](4294818946.files/x031.jpg)
|
|
Увеличение ´ 100
|
|
i = 1,5
|
![](4294818946.files/x032.jpg)
|
176 мкм
|
![](4294818946.files/x033.jpg)
|
|
i = 2
|
![](4294818946.files/x034.jpg)
|
320 мкм
|
![](4294818946.files/x035.jpg)
|
|
Увеличение ´ 100
|
|
i = 2,5
|
![](4294818946.files/x036.jpg)
|
510 мкм
|
![](4294818946.files/x037.jpg)
|
|
i = 3
|
![](4294818946.files/x038.jpg)
|
746 мкм
|
![](4294818946.files/x039.jpg)
|
|
Увеличение ´ 100
|
Приложение А
|
Группа D
(включения типа глобулярных
оксидов)
|
|
Тонкие
|
Минимальное количество
|
Толстые
|
|
Толщина от 3 до 8 мкм включительно
|
Толщина свыше 8 до 13 мкм включительно
|
|
i = 0,5
|
![](4294818946.files/x040.jpg)
|
1
|
![](4294818946.files/x041.jpg)
|
|
i = 1
|
![](4294818946.files/x042.jpg)
|
4
|
![](4294818946.files/x043.jpg)
|
|
Увеличение ´ 100
|
|
i = 1,5
|
![](4294818946.files/x044.jpg)
|
9
|
![](4294818946.files/x045.jpg)
|
|
i = 2
|
![](4294818946.files/x046.jpg)
|
16
|
![](4294818946.files/x047.jpg)
|
|
Увеличение ´ 100
|
|
i = 2,5
|
![](4294818946.files/x048.jpg)
|
25
|
![](4294818946.files/x049.jpg)
|
|
i = 3
|
![](4294818946.files/x050.jpg)
|
36
|
![](4294818946.files/x051.jpg)
|
|
Увеличение ´ 100
|
Приложение А
|
Группа DS
(включения типа одиночных
глобулярных оксидов)
Диаметр от 13 до 76 мкм включительно
Минимальный диаметр
|
|
i = 0,5
|
13 мкм
|
|
|
i = 1
|
19 мкм
|
|
|
Увеличение ´ 100
|
|
i = 1,5
|
27 мкм
|
|
|
i = 2
|
38 мкм
|
|
|
Увеличение ´ 100
|
|
i = 2,5
|
53 мкм
|
|
|
i = 3
|
76 мкм
|
|
|
Увеличение ´ 100
|
В каком месте
|
Должно быть
|
Приложение В. Рисунок В.1
|
![](4294818946.files/x058.jpg)
|
|

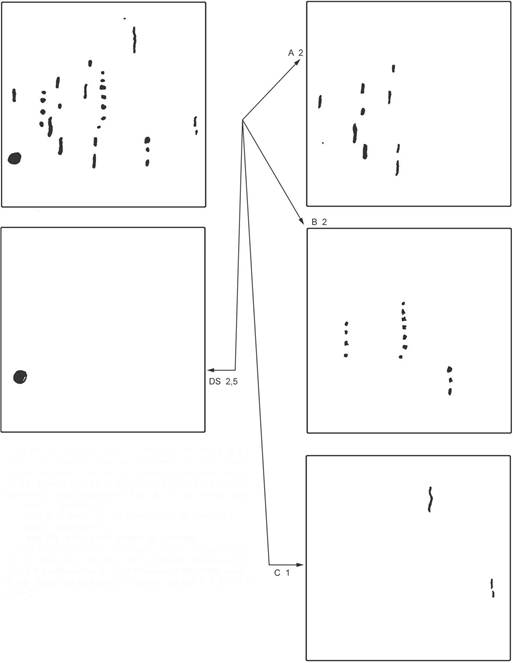

Верхний слева чертеж на
рисунке В.1 показывает поле, наблюдаемое при увеличении ´ 100, на котором можно различить четыре типа
неметаллических включений. В зависимости от их формы и распределения эти
включения классифицируют как следующие четыре типа:
- тип А, сульфиды;
- тип В, алюминаты (разрушенные включения);
- тип С, силикаты;
- тип DS, одно глобулярное включение.
Наблюдаемое поле оценивают путем его сравнения для
каждого типа включений с наиболее близким эталонным изображением, не учитывая
другие типы включений. Такая оценка дает следующие баллы: А 2, В 2, С 1 и DS 2,5.
Рисунок В.1 - Оценка поля
|
В каком месте
|
Должно быть
|
Рисунок В.2
|
![](4294818946.files/x059.jpg)
|
![](4294818946.files/x060.jpg)
|
|
Оценка поля основана на полной длине L
|
Оценка поля основана на полной длине L
|
|
L =
0,71 + l1 + l2 + l3
с отдельным указанием
сверхразмерной длины l4
|
(В.1)
|
L = l1 + l2 + l3 + l4
с отдельным указанием
сверхразмерной длины l4
|
(B.2)
|
|
а - для
включений или строчек сверхразмерных только по длине
|
b -для
включений или строчек сверхразмерных по ширине или диаметру
|
|
Рисунок В.2 - Оценка поля со сверхразмерными
включениями или строчками
|
В каком месте
|
Должно быть
|
Приложение D. Графики
|

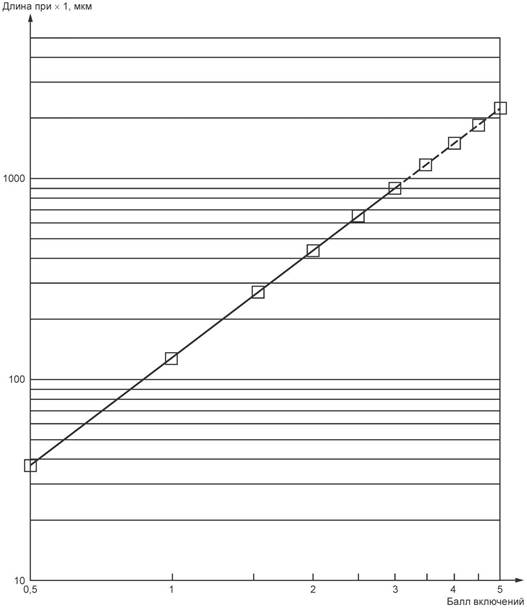

Группа А (включения типа сульфидов)
|
|
![](4294818946.files/x061.jpg)
|
|

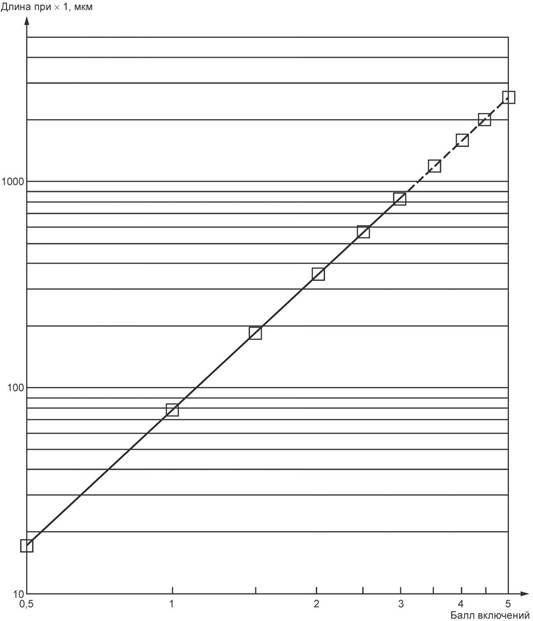

Группа В (включения типа алюминатов)
|
|
![](4294818946.files/x062.jpg)
|
|

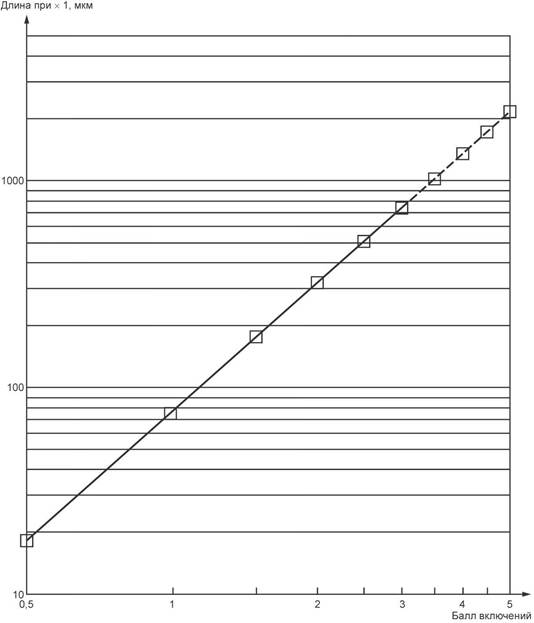

Группа С (включения типа силикатов)
|
|
![](4294818946.files/x063.jpg)
|
|

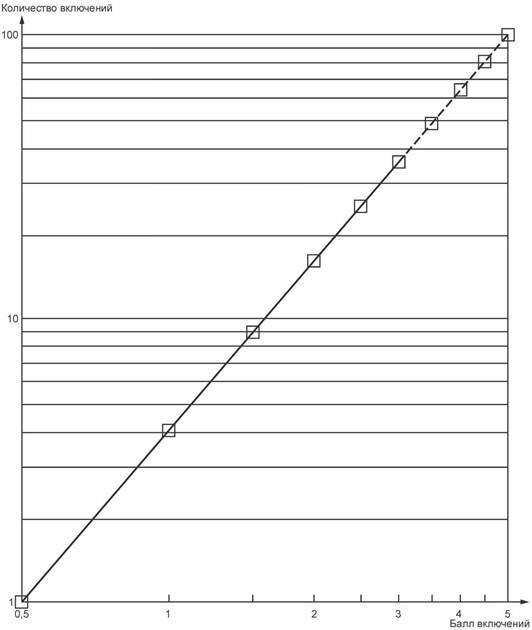

Группа D (включения
типа глобулярных оксидов)
|
|
![](4294818946.files/x064.jpg)
|
|

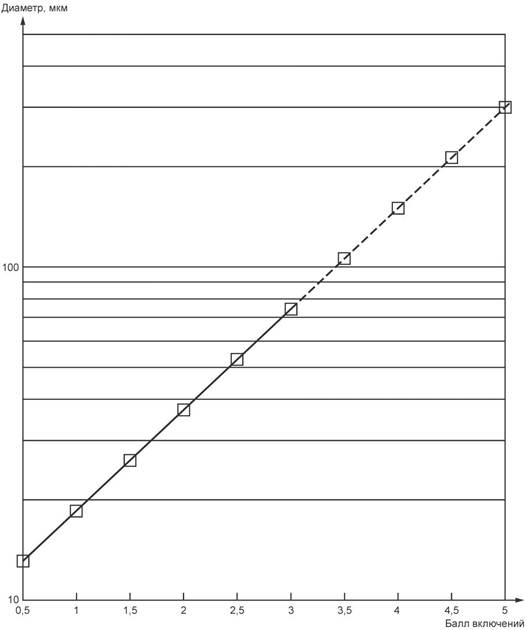

Группа DS (включения
типа одиночных глобулярных оксидов)
|
|
![](4294818946.files/x065.jpg)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
