УТВЕРЖДАЮ

Генеральный директор

ЗАО «НПФ ЦКБА»

_____________ В.П. Дыдычкин

02.11.2011 г.

Изменение № 2

СТ ЦКБА 031-2009 «Арматура трубопроводная. Паспорт.
Правила разработки и оформления»

Утверждено и введено в действие Приказом от «02».11. 2011 г. № 67

Дата введения: «01».01.2012 г.

Листы: 10, 13, 17, 18, 19, 20, 21, 22, 26 заменить листами 10, 13, 17, 18, 19, 20, 21, 22, 26 с изм. «2»;

Лист 4

2 Нормативные ссылки - «ГОСТ 1639-93» заменить на «ГОСТ 1639-2009»

Листы: 7, 8, 9

Таблицы: 3, 4, 5, 6 - изменить название графы «Марка материала» на «Марка материала, стандарт или ТУ»

Приложение: листы: 10, 13, 17, 18, 19, 20, 21, 22, 26

Заместитель генерального директора -
главный конструктор

__________

подпись

В.В. Ширяев

Технический директор

__________

подпись

Н.Ю. Кривошеев

Заместитель директора -
начальник технического отдела

__________

подпись

С.Н. Дунаевский

Директор по проектированию

__________

подпись

В.А. Горелов

Начальник технического отдела контроля качества

__________

подпись

А.В. Титов

Исполнитель:





Ведущий инженер

__________

подпись

Т.И. Шнуровская

СОГЛАСОВАНО:





Председатель ТК 259

__________

подпись

М.И. Власов

4.2.6 В разделе «Гарантии изготовителя (поставщика)» записываются гарантийные обязательства в соответствии с ТУ или договором (контрактом).

Для арматуры, подвергаемой гарантийному пломбированию, должно быть записано: «Гарантийные обязательства действуют только при сохранении гарантийных пломб изготовителя».


Таблица 8 - Данные приемо-сдаточных испытаний

Наименование, обозначение изделия, зав. №

Вид испытаний

Среда испытательная

Давление испытаний, МПа (кгс/см2)

Температура испытаний, °С

Давление, при котором производится осмотр, МПа (кгс/см2)

Результат испытании

Дата испытаний, № акта

по документации

фактические

Гидравлические испытании

на прочность и плотность материала корпусных деталей и сварных швов















на герметичность относительно внешней среды уплотнений подвижных и неподвижных соединений















На герметичность затвора









Утечки, см3/мин







На функционирование (работоспособность)


















4.2.7 Раздел «Консервация» содержит сведения о консервации, переконсервации и расконсервации изделия. Раздел рекомендуется выполнять в виде таблицы 9. Если изделие не подлежит консервации, то во всех строках ставят прочерк.

Таблица 9 - Консервация

Дата

Наименование работы

Срок действия, годы

Должность, фамилия, подпись



Консервация







Переконсервация







Расконсервация

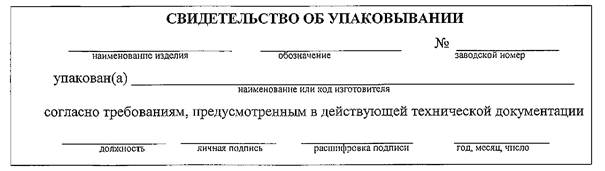

4.2.8 Раздел «Свидетельство об упаковывании» содержит свидетельство об упаковывании изделия, подписанное ответственными за упаковывание лицами.

Форма записи приведена на рисунке 1.

Рисунок 1 - Свидетельство об упаковывании

2 Зам. с. 10

Таблица12 - Результаты технического освидетельствования

Дата освидетельствования

Результаты освидетельствования

Срок следующего освидетельствования

Подпись ответственного лица, осуществляющего надзор

проверка документации

наружный осмотр в доступных местах

внутренний осмотр в доступных местах

гидравлические (пневматические) испытания





























4.2.13 Раздел «Сведения об утилизации» содержит меры безопасности, краткие сведения по подготовке и отправке изделия на утилизацию, перечень утилизированных составных частей (при необходимости), основные методы утилизации (при необходимости) и показатели утилизируемости, Раздел утилизации рекомендуется выполнять в соответствии с 5.9 ГОСТ 2.610.

4.2.14 Раздел «Особые отметки» оформляется в произвольной форме.

4.2.15 При наличии декларации о соответствии или сертификата соответствия в верхней части второго листа приводятся: знак обращения на рынке, номер и дата регистрации декларации или выдачи сертификата и срок их действия.

4.2.16 При наличии лицензии на изготовление номер и срок действия указывается в верхней части второго листа.

4.3 Рекомендуемые формы второго листа паспорта на трубопроводную арматуру приведены в приложениях:

- для запорной арматуры - приложение Б;

- для предохранительной арматуры - приложение В;

- для регулирующей арматуры - приложение Г;

- для обратной арматуры - приложение Д;

- для арматуры с электромагнитным приводом - приложение Е.

Рекомендуемая форма последующих листов паспорта трубопроводной арматуры приведена в приложении Ж.

Рекомендуемая форма паспорта электропривода приведена в приложении И.

4.4 На стадии проектирования арматуры допускается на изделия одного номинального диаметра с исполнениями разрабатывать один паспорт без указания конкретного исполнения и без переменных, в зависимости от исполнения, данных. По мере освоения производства в паспорта арматуры вносятся недостающие данные по исполнениям.

4.5 Все записи следует производить только синим, фиолетовым или черным цветом, отчетливо и аккуратно.

4.6 Подстрочные надписи форм паспорта допускается не воспроизводить.

2 Зам. с. 13

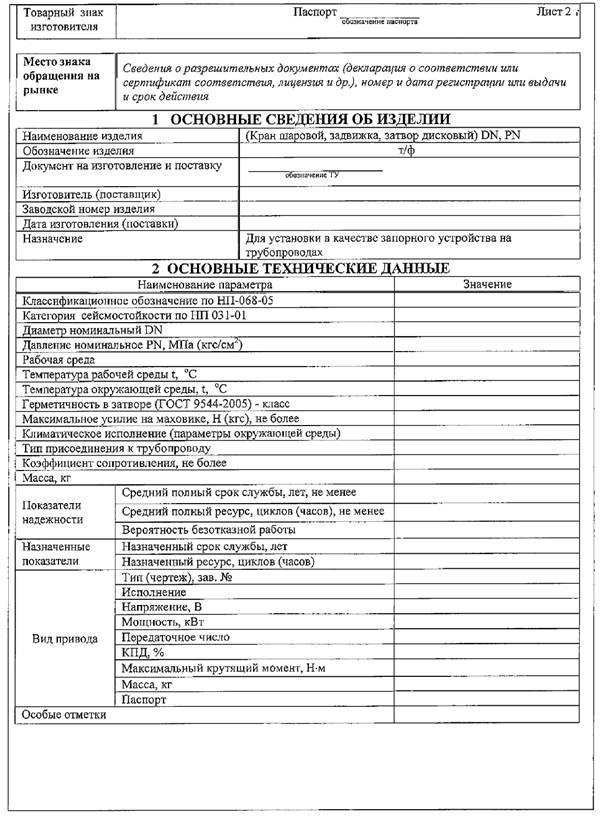

Приложение Б

(рекомендуемое)

Форма второго листа паспорта запорной арматуры

2 Зам. с. 17

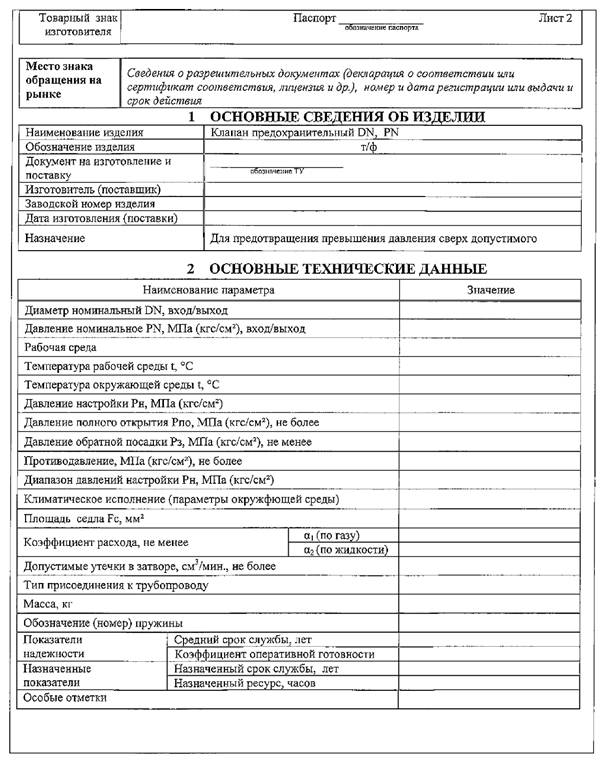

Приложение В

(рекомендуемое)

Форма второго листа паспорта предохранительной арматуры

2 Зам. с. 18

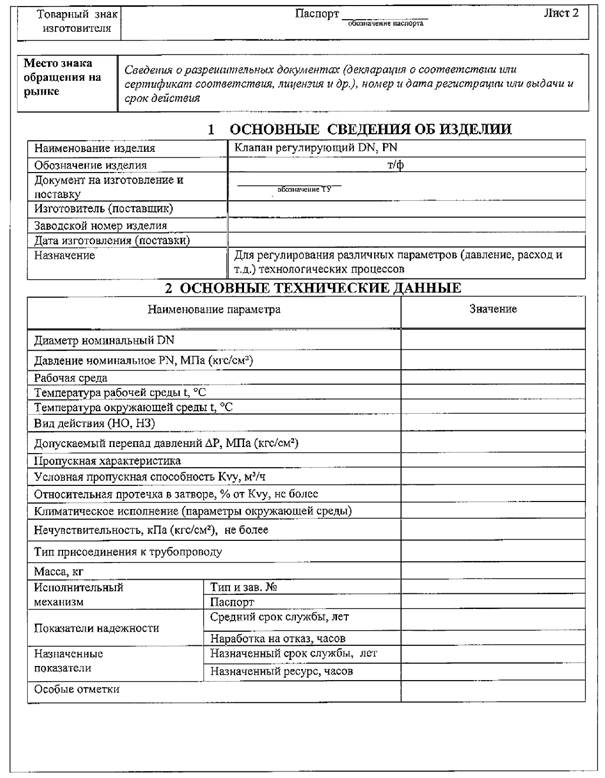

Приложение Г

(рекомендуемое)

Форма второго листа паспорта регулирующей арматуры

2 Зам. с. 19

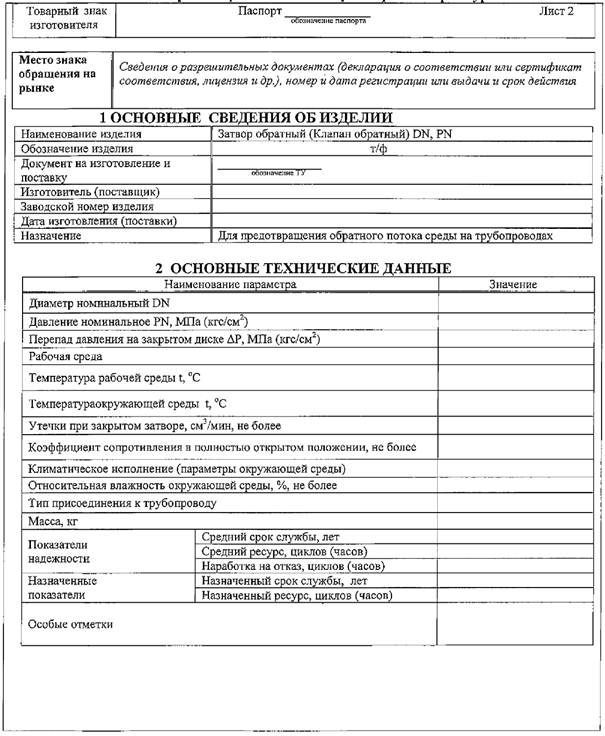

Приложение Д

(рекомендуемое)

Форма второго листа паспорта обратной арматуры

2 Зам. с. 20

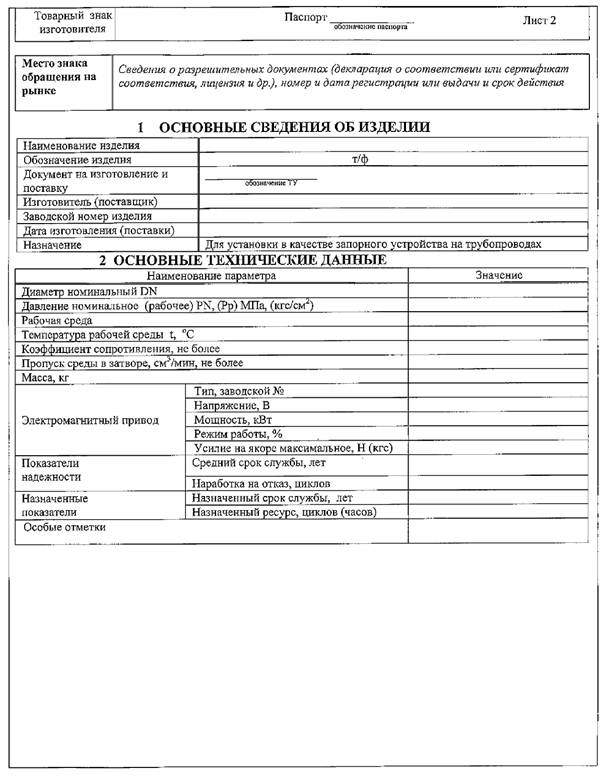

Приложение Е

(рекомендуемое)

Форма второго листа паспорта арматуры с электромагнитным приводом

2 Зам. с. 21

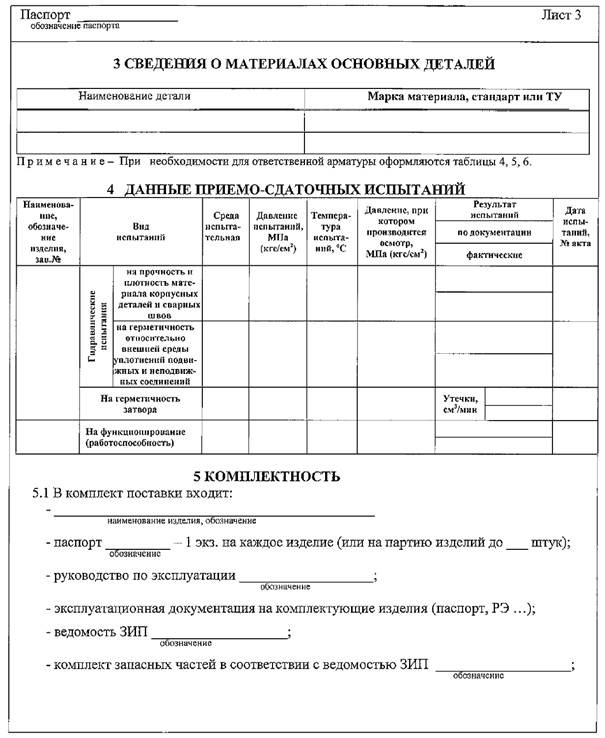

Приложение Ж

(рекомендуемое)

Форма последующих листов паспорта

2 Зам. с. 22

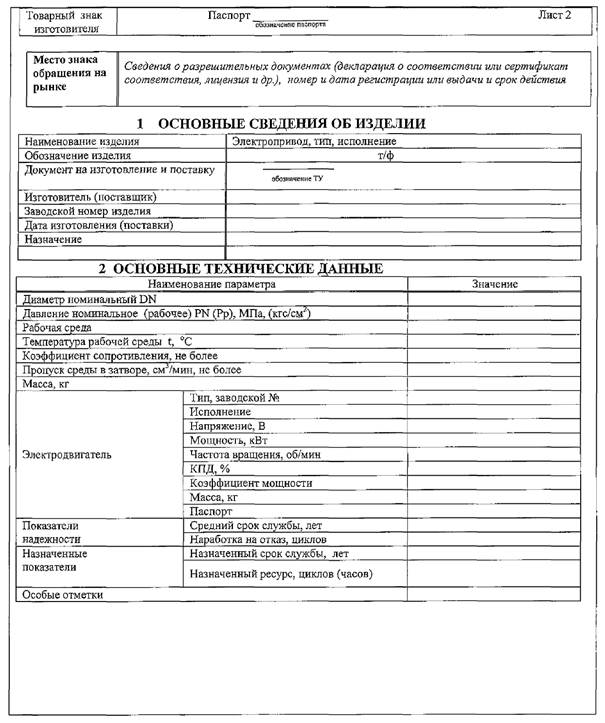

Приложение И

(рекомендуемое)

Форма паспорта на электропривод

2 Зам. с. 26
