Изменение № 1 ГОСТ 21.109-80 Система проектной документации для строительства. Ведомости потребности в материалах

Утверждено и введено в действие Постановлением Государственного строительного комитета СССР от 04.03.87 № 14

Дата введения 01.07.87

Пункт 1 после слов «ведомости потребности в материалах» дополнить словами:«поставляемых подрядчиком»; исключить обозначение: (ВМ).

Пункт 2 изложить в новой редакции: «2 К каждому основному комплекту рабочих чертежей по видам строительно-монтажных работ выполняют ведомость потребности в материалах (ВМ). ВМ для металлических конструкций и изделий в составе основного комплекта рабочих чертежей марки КМ выполняют по установленным для этих чертежей формам.

На здание или сооружение  в целом выполняют основную сводную ведомость потребности в материалах (СВМ). При выпуске рабочих чертежей на части здания или сооружения СВМ выполняют, кроме того, на каждую их этих частей.

ВМ и СВМ выполняют по форме 1».

Пункт 3. Исключить слово: «строительных»; заменить слова: «Сводную ВМ» на «СВМ».

Пункт 4 Изложить в новой редакции: «4. Первым листом ВМ и СВМ является титульный лист (Форма 2).

Допускается при небольшом объеме ВМ титульный лист не выполнять. В этом случае на первом листе ВМ наносят основную надпись по форме 1 ГОСТ 21.103-78. В СВМ включают перечень ВМ, на основе которых она составлена (Форма 3)».

Пункт 5. Первый абзац изложить в новой редакции: «Материалы в ВМ записывают по полной номенклатуре в СВМ - в соответствии с установленной номенклатурой по разделам (видам материалов)»;

третий - пятый абзацы исключить.

Пункт 6. Первый абзац после слова «ВМ» дополнить словами: «и СВМ»;

пятый - седьмой абзацы исключить;

дополнить абзацами:

«в графе «Кол.» - количество материалов установленных единицах измерения;

в графе «Примечание» - дополнительные сведения, относящиеся к внесенным в ведомость материалам».

Стандарт дополнить пунктом 7: «7. ВМ и СВМ присваивают самостоятельное обозначение. Обозначение ВМ состоит из обозначения соответствующего основного комплекта рабочих чертежей по ГОСТ 21.101-79 и через точку шифр ВМ, например, 2345-11-ТХ.ВМ, обозначение СВМ - из базового обозначения по ГОСТ 21.101-79 и через дефис шифр СВМ, например, 2345-11-СВМ.

ВМ записывают в ведомость ссылочных и прилагаемых документов общих данных по рабочим чертежам в раздел «Прилагаемые документы».

Форму 1 изложить в новой редакции (см. с. 172).

Форму 1а исключить.

Форму 2 изложить в новой редакции (см. с. 173).

Стандарт дополнить формой - 3 (см. с. 174).

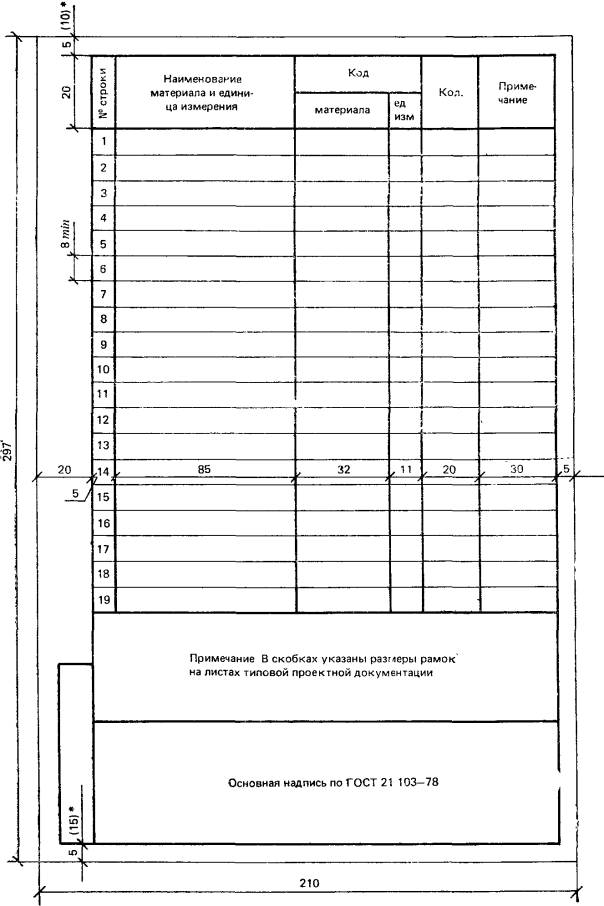

Форма 1

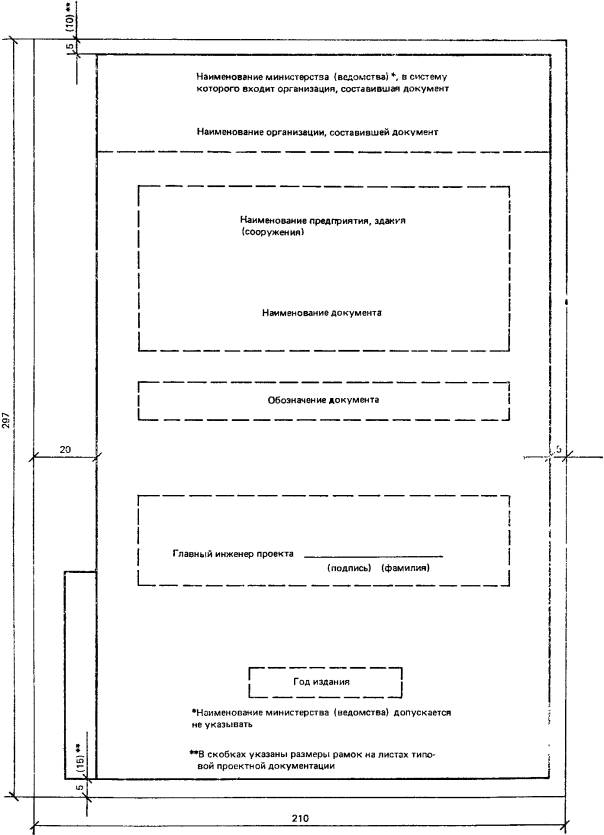

Форма 2

ПЕРЕЧЕНЬ ВМ, НА ОСНОВЕ КОТОРЫХ СОСТАВЛЕНА СВМ

Форма 3

(ИУС № 6 1987)
