Изменение № 1 ГОСТ Р 52508-2005 Средства транспортные для перевозки денежной выручки и ценных грузов. Требования к цветографическим схемам, опознавательным знакам и надписям

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15.04.2009 № 135-ст

Дата введения 2009-09-01

Раздел 1 изложить в новой редакции: «1 Область применения.

Стандарт распространяется на транспортные средства (ТС) категорий М1, N1, N2 и N3 в соответствии с ГОСТ Р 52051, специально сконструированные, изготовленные и предназначенные для перевозки денежной выручки и ценных грузов.

Стандарт устанавливает требования к цветографическим схемам, содержанию надписей и графической информации, наносимым на наружные поверхности специализированных ТС, и способам их нанесения.

Требования стандарта направлены на улучшение опознаваемости и идентификации в транспортном потоке специализированных ТС для обеспечения безопасности перевозки денежной выручки и ценных грузов, а также на унификацию их графического и цветового оформления».

Раздел 2. Заменить ссылку: ГОСТ 9.032-72 на ГОСТ 9.032-74.

Пункты 3.5, 3.7 изложить в новой редакции:

«3.5 световозвращение: Отражение светового потока, возвращающегося в том направлении, по которому он излучался;

3.7 коэффициент световозвращения (R'): Частное от деления силы света R на плоскости световозвращающей поверхности на ее площадь А: R' = R/А [1]».

Подпункт 4.2.1. Таблицу 1 дополнить наименованиями цветов и сносками:

Основные цвета

Цвета декоративных полос

Наименование цвета

Номер по «Картотеке цветов»

Наименование цвета

Номер по «Картотеке цветов»

Синий1)

436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл

Белый1)

Нет2)

1) Для специализированных ТС службы специальной связи Минкомсвязи РФ (кроме ТС, не предназначенных для перевозки денежной выручки и ценных грузов).

2) Имеется контрольный образец, устанавливающий норму цветности.

таблицу 2 изложить в новой редакции:

Таблица 2 - Коэффициент световозвращения R' для световозвращающих пленок (первая составляющая угла падения β1 = 0°)

Угол наблюдения α

Угол падения β 2

Минимальные значения R' для световозвращающих пленок следующих цветов, кд · м-2 · лк-1

белого

зеленого

0,20°

400

72

30°

190

34

45°

100

18

0,33°

170

30

30°

80

14

45°

40

7

0,50°

140

25

30°

75

14

45°

50

9

1,00°

18

3

30°

8

1,4

45°

4

-

Приложение А дополнить рисунками - А.3 - А.6:

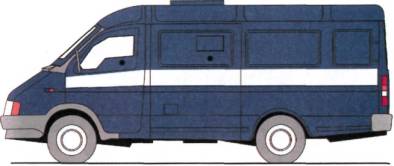

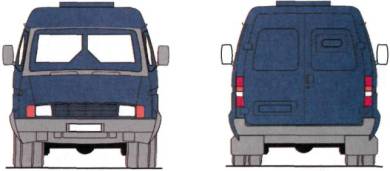

Рисунок А.3 - Цветографические схемы специализированных ТС
категорий М1, N1 службы специальной связи Минкомсвязи России

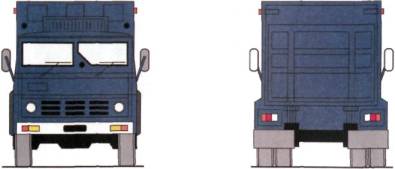

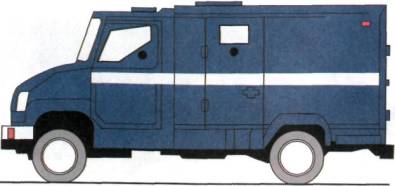

Рисунок А.4 - Цветографические схемы специализированных ТС
категорий N2 службы специальной связи Минкомсвязи России

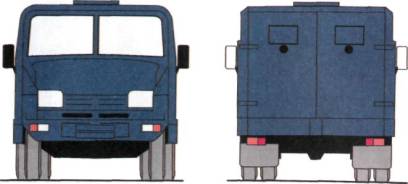

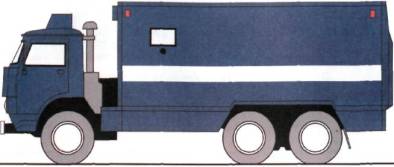

Рисунок А. 5 - Цветографические схемы специализированных ТС
категорий N3 службы специальной связи Минкомсвязи России

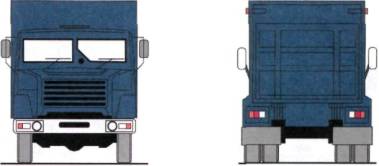

Рисунок А.5, лист 2

Приложение В. Таблицу В.1 изложить в новой редакции:

Таблица В.1

Цвет покрытия

Координата

Координаты цветности угловых точек допустимых цветовых областей

Номер по «Картотеке цвета лакокрасочных материалов»

Белый

x

у

0,319

0,333

0,330

0,343

0,335

0,343

0,323

0,334

803гл, 805гл, 858гл, 859 гл

Синий

x

у

0,224

0,251

0,228

0,258

0,256

0,266

0,237

0,244

436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл

Бежевый

x

у

0,342

0,348

0,369

0,375

0,382

0,373

0,355

0,350

607гл, 609гл, 610гл, 620гл, 626гл, 629гл, 630га, 661гл, 662гл, 669гл, 681гл, 682гл

Зеленый

x

у

0,307

0,334

0,312

0,341

0,314

0,336

0,311

0,332

352гл, 364гл, 373гл

Приложение Г. Таблицу Г.1 изложить в новой редакции:

Таблица Г.1

Цвет покрытия

Координата

Координаты цветности угловых точек допустимых цветовых областей

Белый

x

у

0,303

0,300

0,368

0,366

0,340

0,393

0,274

0,329

Зеленый

x

у

0,026

0,399

0,166

0,346

0,286

0,446

0,207

0,771

(ИУС № 7 2009 г.)
