Изменение № 2 ГОСТ Р 50574-2002 Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 06.04.2009 № 123-ст
Дата введения 2009-10-01
Раздел 1. Первый абзац дополнить перечислением - е):
«е) органов федеральной службы безопасности».
Подпункт 4.2.1. Таблицу 1 дополнить наименованием вида оперативной службы - «Органы федеральной службы безопасности» и сносками6) 7):
|
Вид оперативной службы |
Основные цвета покрытия |
Цвета декоративных полос |
|
Органы федеральной службы безопасности: |
|
|
|
а) пресечение террористических актов |
Черный |
Трехцветный: |
|
«белый-синий-красный»6) |
||
|
б) разминирование |
Желтый Серый Зеленый |
Синий |
|
в) пресечение нарушений режима Государственной границы Российской Федерации |
Светло-серый |
Двухцветный: |
|
Черный |
зеленый, синий7) |
|
|
Зеленый |
|
|
|
6) Декоративные полосы, равные по ширине, размещаются одна под другой. |
||
|
7) Полоса зеленого цвета имеет ширину не более 3/5 от ширины декоративной полосы синего цвета и наносится вдоль ее оси симметрии. |
||
Подпункт 4.2.3. Таблицу 1а дополнить наименованием цвета покрытия - «Зеленый»:
|
Цвет покрытия |
Координаты цветности угловых точек допустимых цветовых областей |
Минимальный коэффициент яркости Ymin., % |
||||
|
Зеленый |
х |
0,026 |
0,166 |
0,286 |
0,207 |
1,0 |
|
у |
0,399 |
0,346 |
0,446 |
0,771 |
||
Подпункт 4.3.1. Примечания изложить в новой редакции:
«Примечания
1 Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с трехцветной или двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативными правовыми актами федеральных органов исполнительной власти и организаций, в структуру которых входят соответствующие оперативные службы, исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.
2 На трехцветную и двухцветную декоративные полосы (за исключением декоративных полос транспортных средств, используемых для проведения неотложных действий по пресечению нарушений режима Государственной границы Российской Федерации) информационные надписи и опознавательные знаки не наносят».
Подпункт 4.3.4. Таблицу 2 дополнить наименование вида оперативной службы - «Органы федеральной службы безопасности» и сносками7) - 9):
|
Вид оперативной службы |
Информационная надпись и опознавательный знак |
Высота букв, мм, не менее |
|
Органы федеральной службы безопасности7): |
|
|
|
а) пресечение террористических актов |
Информационные надписи не регламентируются |
60 |
|
б) разминирование |
«ФСБ РОССИИ», Геральдический знак - эмблема органов федеральной службы безопасности8) |
60 |
|
в) пресечение нарушений режима Государственной границы Российской Федерации |
«ПОГРАНИЧНАЯ СЛУЖБА ФСБ РОССИИ»9), Геральдический знак - эмблема органов федеральной службы безопасности8) |
60 |
|
7) Номенклатуру дополнительных информационных надписей и опознавательных знаков, их размеры (за исключением высоты букв) и размещение на транспортном средстве устанавливает Федеральная служба безопасности Российской Федерации. 8) Геральдический знак - эмблему органов федеральной службы безопасности наносят на транспортные средства в качестве опознавательного знака, его размеры и правила размещения определяет Федеральная служба безопасности Российской Федерации. 9) На грузовые автомобили информационные надписи могут не наноситься. |
||
Подпункт 5.3.4. Таблица 3. Графу «Минимальные значения R' для пленок цвета» дополнить графой - «зеленый».
|
Угол наблюдения α |
Угол падения β2 |
Минимальные значения R' для пленок цвета |
|
зеленый |
||
|
0,20° |
5° |
72 |
|
30° |
34 |
|
|
45° |
18 |
|
|
0,33° |
5° |
30 |
|
30° |
14 |
|
|
45° |
7 |
|
|
0,50° |
5° |
25 |
|
30° |
14 |
|
|
45° |
9 |
|
|
1,00° |
5° |
3 |
|
30° |
1,4 |
|
|
45° |
- |
Подпункт 6.1.3. Примечание 2 после слов «Госавтоинспекции» дополнить словами: «, органов федеральной службы безопасности»;
дополнить примечанием - 3:
«3 На транспортные средства на шасси грузовых автомобилей допускается устанавливать дополнительные проблесковые маячки на крыше кузова или над ней».
Подпункт 6.2.1. Второй абзац после слов «Госавтоинспекции» дополнить словами: «, органов федеральной службы безопасности».
Приложение А дополнить рисунками - А.33 - А.47:

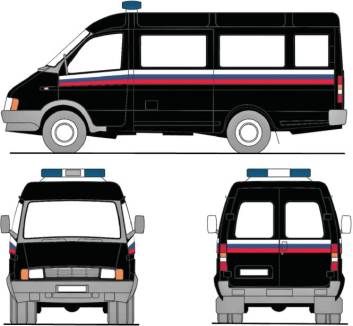

Рисунок

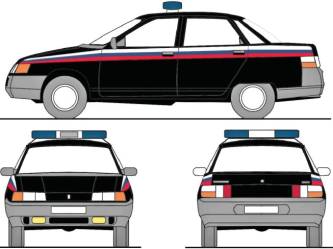

А.33 - Цветографические схемы автомобилей органов федеральной службы
безопасности,
используемых для проведения неотложных действий по пресечению террористических
актов
Рисунок
А.34 - Цветографические схемы автомобилей органов федеральной службы
безопасности,
используемых для проведения неотложных действий по пресечению террористических
актов
Рисунок

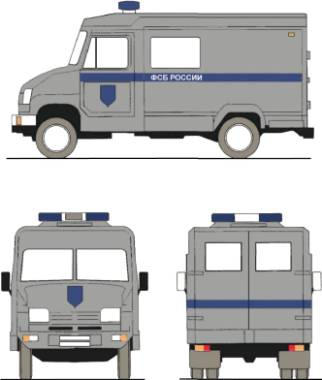

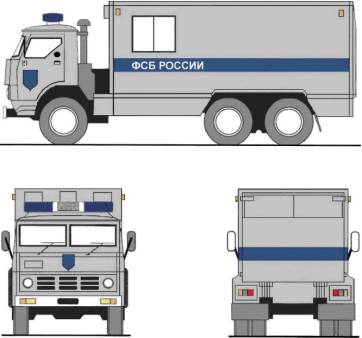

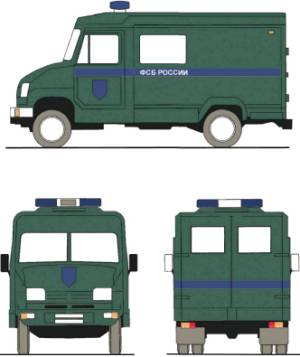

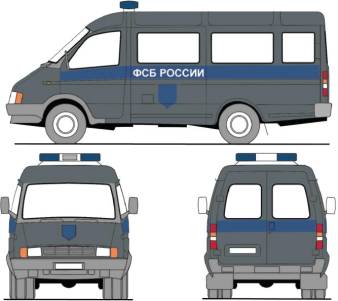

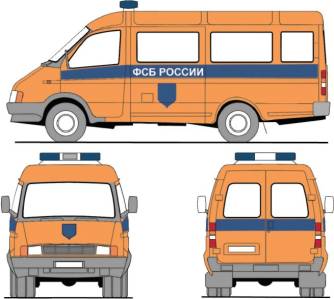

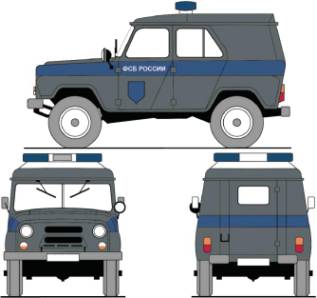

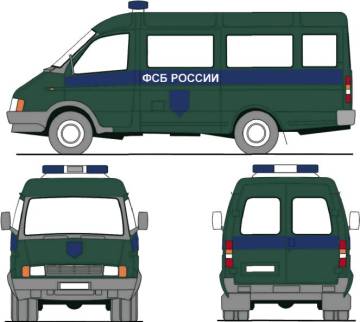

А.35 - Цветографические схемы автомобилей органов федеральной службы
безопасности,
используемых для проведения неотложных действий по разминированию
Рисунок А.36
- Цветографические схемы автомобилей органов федеральной службы безопасности,
используемых для проведения неотложных действий по разминированию
Рисунок
А.37 - Цветографические схемы автомобилей органов федеральной службы
безопасности,
используемых для проведения неотложных действий по разминированию
Рисунок А.38 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по разминированию
Рисунок А.39 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по разминированию
Рисунок А.40 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по разминированию
Рисунок А.41 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по разминированию
Рисунок А.42 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по разминированию

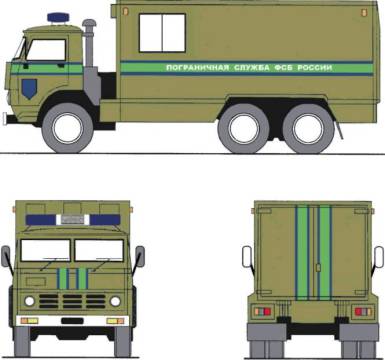

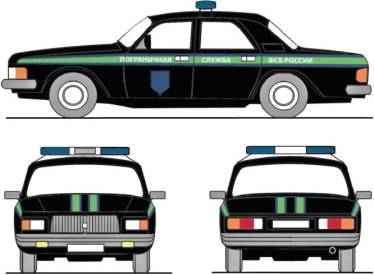

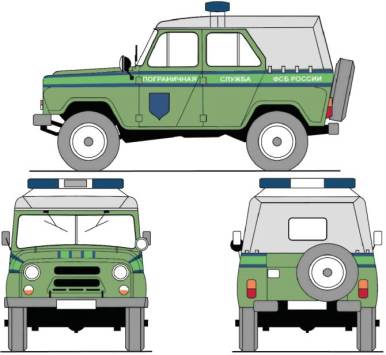

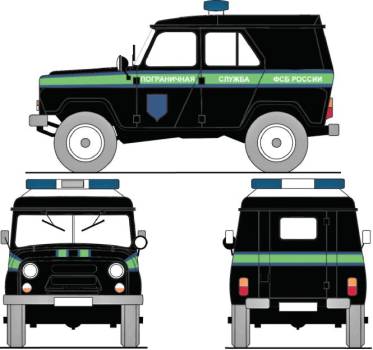

Рисунок А.43 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по пресечению нарушений режима
Государственной
границы Российской Федерации
Рисунок А.44 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по пресечению нарушений режима
Государственной
границы Российской Федерации
Рисунок А.45 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по пресечению нарушений режима
Государственной
границы Российской Федерации
Рисунок А.46 - Цветографические схемы автомобилей органов
федеральной службы безопасности,
используемых для проведения неотложных действий по пресечению нарушений режима
Государственной
границы Российской Федерации
Рисунок А.47 - Цветографические схемы автомобилей органов федеральной
службы безопасности,
используемых для проведения неотложных действий по пресечению нарушений режима
Государственной
границы Российской Федерации
Приложение В. Таблицу дополнить наименованиями цветов покрытия - «Зеленый», «Светло-серый», «Серый», «Черный»; для цвета покрытия «Желтый» изложить в новой редакции:
|
Цвет покрытия |
Координаты цветности угловых точек допустимых цветовых областей |
Минимальный коэффициент яркости Ymin, % |
Номер по «Картотеке образцов цвета лакокрасочных материалов [3] |
||||
|
Желтый |
х |
0,453 |
0,452 |
0,445 |
0,368 |
32,0 |
206гл, 209гл, 210гл, 230гл, |
|
у |
0,561 |
0,458 |
0,348 |
0,384 |
231гл, 255гл, 285гл, 287гл |
||
|
Зеленый |
х |
0,070 |
0,425 |
0,343 |
0,010 |
7,5 |
715гл, 732гл, 733гл, 744гл, 324гл, 325гл, 329гл, 385гл, 373гл, 388гл |
|
у |
0,860 |
0,585 |
0,359 |
0,540 |
|||
|
Светло-серый |
х |
0,311 |
0,407 |
0,387 |
0,274 |
30,0 |
803га, 805гл, 858га, 859га |
|
у |
0,372 |
0,346 |
0,289 |
0,311 |
|||
|
Серый |
х |
0,311 |
0,407 |
0,387 |
0,274 |
35,0 |
803га, 805га, 858га, 859га |
|
у |
0,372 |
0,346 |
0,289 |
0,311 |
|||
|
Черный |
х |
0,070 |
0,735 |
0,178 |
0,009 |
92,0 |
800га, 805га, 816га, 837га, 888га, 861га |
|
у |
0,860 |
0,268 |
0,008 |
0,655 |
|||
(ИУС № 6 2009 г.)
