УТВЕРЖДАЮ
Зам. директора по научной
работе ГНМЦ ВНИИР
___________М.С. Немиров
«27» __06___ 1997 г.
Со сроком введения «1» ___07____ 1997
МИ 1972-95. Рекомендация. ГСИ. Установки
поверочные трубопоршневые. Методика поверки
поверочными установками на базе весов
ОГВ или мерников.
|
Изменение № 1 |
(для компакт-прувера «Brooks Instrument» (США), принадлежащего НГДУ «Бузулукнефть») |
|
Раздел 2 |
В последний абзац добавить: |
|
п. 2.1 |
«№ 6 (компакт-прувера) поверочной установкой на базе мерников без остановки поршня и без накопительной емкости.» |
|
Таблица 2 |
В столбце «Номер методики...» добавить цифру «6» для следующих средств поверки: импортные образцовые мерники, термометры ртутные стеклянные, датчики давления, устройство обработки информации, указатель расхода, емкость-хранилище, насос, соединительные трубопроводы и арматура, колбы 1-го класса, цилиндры, кран регулирующий, клапан электромагнитный. |
|
Раздел 4 |
Добавить п. 4.2.3: |
|
«Значения поверочного расхода жидкости при поверке ТПУ (компакт-прувера) поверочными установками на базе мерников без остановки поршня, соответствующие рекомендации фирмы-поставщика «Brooks Instrument», приведены в табл. 4.1. |
Таблица 4.1
|
Внутренний диаметр калиброванного участка ТПУ (компакт-прувера) |
Минимальное значение расхода, м3/ч |
Qп1, м3/ч |
Qп2, м3/ч |
|
|
8" |
/ 203,2 мм |
0,055 |
2 - 4 |
1 - 2 |
|
12" мини |
/ 304,8 мм |
0,224 |
2 - 4 |
1 - 2 |
|
12" стандарт |
/ 304,8 мм |
0,392 |
2 - 4 |
1 - 2 |
|
18" |
/ 457,2 мм |
0,784 |
2 - 4 |
1 - 2 |
|
24" |
/ 609,6 мм |
1,569 |
4 - 8 |
2 - 4 |
|
40" |
/ 1016 мм |
3,970 |
12 - 16 |
6 - 8 |
- установить тумблер S2 на интерфейсной плате ТПУ в положение «Downstream»;
- открыть вентили V5. V6, V8, V9, AV1; вентили V11, V12, V14; V15 закрыты и с помощью вентилей V13, V16 проверены на утечки;
- открыть вентили V17, V18, V19 и V20 для удаления воздуха;
- установить тумблер S1 на интерфейсной плате ТПУ в положение «RETURN».
Для установки поршни в конечное положение:
- вентили V17, V18 закрыть;
- установить тумблер S1 на интерфейсной плате ТПУ в положение «RUN».
Для того, чтобы вручную перевести поршень в начальное положение в режиме «Upstream» (против потока):
- вентили V5, V6, V8, V9, AV1 открыты; вентили V11, V12, V14, V16 закрыты;
- открыть вентили V19 и V20 для удаления воздуха и увеличения пропускной способности системы, вентили V17 и V18 закрыть;
- установить тумблер S1 на интерфейсной плате ТПУ в положение «RUN».
Для установки поршня в конечное положение:
- вентили V17 и V18 открыть, вентили V19 и V20 закрыть;
- открыть вентили V11, V12, V14, V15, a V5, V6, V8, V9 закрыть и с помощью вентилей V7 и V10 проверить на протечки;
- установить тумблер S1 на интерфейсной плате ТПУ в положение «RUN».
Перемещать вручную поршень до тех пор пока не исчезнут воздушные пузыри и температура на входе и выходе ТПУ не будет соответствовать значению, указанному в п. 4.1.
При проведении опробования дренажный клапан мерника приоткрыт, обеспечивая постоянный сток. Смачивание водой стенок мерника позволит установить постоянное значение температуры:
6.2.4.2. Вентили для удаления воздуха закрывают и устанавливают расход воды в соответствии с табл. 4.1. Проводят один прогон поршня, проверяя работоспособность электромагнитного клапана КЭ. При установлении переключателя S1 в положение «RUN» клапан КЭ откроется и поршень начнет перемещаться. При подходе к первому детектору калиброванного участка ТПУ вентиль AV1 закрыть. При поступлении сигнала с первого детектора на интерфейсную плату 9 клапан КЭ закроется и поршень остановится. Устанавливают S1 и положение «RUN» и прогоняют поршень по калиброванному участку ТПУ, вентиль АV1 при этом открыт. Когда поршень подойдет ко второму детектору вентиль AV1 закрывают и при поступлении сигнала с этого детектора на интерфейсную плату 9 клапан КЭ закроется и поршень остановится.
|
Раздел 6 |
После слов «... давлению 101,3 кПа» добавить: « и при необходимости вместимость ТПУ (компакт-прувера), приведенную к t = 15 °C и Pизб. = 0 кПа.» Перед п.п. 6.3.1 вставить предложение: «Для ТПУ (компакт-прувера вместимость определяют для каждого режима - «Downstream» (по потоку) и «Upstream» (против потока).» |
|
п. 6.3 |
|
|
Раздел 6 |
В таблицу 6 после формулы (1) добавить: |
|
п.п. 6.3.2 |
|
Номер формулы |
Формулы |
Номер методики, в которой используется формула |
|
1.1 |
Vо15 = Vо * [1 - 3aT * (20 - 15)] |
6 |
|
|
В таблице 6 в столбце «Номер методики, в которой используется формула» добавить цифру «6» для формул (1) - (4), (6) - (8). |
|
Раздел 6 |
Вставить п.п. 6.3.4.3: «Определение вместимости ТПУ (компакт-прувера) на базе мерников без остановки поршня и без накопительной емкости. |
|
п. 6.3 |
При определении вместимости ТПУ вентили V17 - V20 закрывают.
При помощи вентилей V1, V3, V4 и ТПР S (рис. 5) устанавливают значение расхода Qn1 в соответствии с табл. 4.1. Допускается отклонение установленного значения расхода от приведенного в таблице на ± 5 %. При установлении расхода клапан КЭ и вентиль АV1 должны быть открыты
Вместимость ТПУ в режиме «Downstream» (по потоку) определяют в следующей последовательности (приложение 2 п. 4).
Для данного режима установить поршень в начальное положение в соответствии с п.п. 6.2.4.1. Установив переключатель S1 в положение «RUN», клапан КЭ откроется и поршень начнет перемещаться. Перед тем как поршень подойдет к первому детектору закрыть ручной вентиль AV1. При получении сигнала с детектора клапан КЭ закроется и поршень остановится. После чего открывают клапан КС и сливают воду из мерника. Убедившись, что в мернике не осталось воды, закрывают КС. Установив S1 в положение «RUN» КЭ откроется и поршень начнет перемещаться по калиброванному участку. Открывают вентиль AV1. Вода начинает поступать в мерник. Перед тем как поршень подойдет ко второму детектору вентиль AV1 закрывают. При поступлении сигнала со второго детектора клапан КЭ закроется и поршень остановится. Подача воды в мерник прекратится.
Выдерживают заполненный мерник 0,5 мин., проверяют герметичность сливного крана КС и определяют объем воды в мернике (по шкале или отметки номинальной вместимости) и ее температуру. За температуру воды в мернике принимают среднее значение из показаний термометра, установленного в мернике. Если уровень воды в мернике окажется ниже отметки номинальной вместимости, то его устанавливают, доливая воду, предварительно измерив ее объем колбами 1-го класса и цилиндрами. В этом случае объем воды и мернике определяют вычитанием объема долитой воды из номинальной вместимости мерника.
Если уровень воды в мернике окажется выше отметки номинальной вместимости, то его устанавливают, сливая излишки воды, измеряя их объем колбами и цилиндрами. В этом случае объем в мернике определяют сложением объема слитой воды и номинальной вместимости мерника
Значения давления в ТПУ, температуры воды в мернике и ТПУ, объем воды (с учетом долитой/слитой воды) записывают в протокол.
Вместимость ТПУ в режиме «Upetream» (против потока) определяют в следующей последовательности (приложение 2 п. 4).
Переводят переключатель S2 в положение «Upstream». Для данного режима устанавливают поршень в начальное положение в соответствии с п.п. 6.2.4.1.
До начала измерений вентили установить таким образом, чтобы поршень установился в конечное положение данного режима (п.п. 6.2.4.1)
Процедура вытеснения объема воды из ТПУ и определения объема воды в мернике в режиме «Upstream» аналогична описанной для режима «Downstream».
Для каждого режима проводят по семь прогонов поршня (семь измерений).
Вместимость ТПУ в условиях поверки определяют по формуле 3 табл. 6, приняв KT = 1
Среднее значение вместимости ТПУ в нормальных условиях определяют по формуле (1) табл. 6 и при необходимости по формуле (1.1) табл. 6.»
|
Раздел 6 |
В таблице 7 в столбце «Номер методики, в которой используется формула» добавить цифру «6» для формул (1), (2), (4) - (7). |
|
|
п.п. 6.3.5 |
||
|
В абзаце перед формулой (2) первое предложение представить в следующем виде: «При поверке по методикам 1 - 6 ...» и далее по тексту. |
||
|
Раздел 7 |
После слов «... (Приложения 3 и 6» добавить «9).» |
|
|
п. 7.1 |
||
|
Приложение 2 |
Второй абзац изложить в следующей редакции: «Поверочная установка включает в себя систему для создания и контроля расхода поверочной жидкости через поверяемую ТПУ (см. рис. 4 и 5) (емкость-хранилище, насос, расходомер, блок управления КЭ2 (рис. 4) или интерфейсная плата (рис. 5)) и устройство для сбора и измерения объема жидкости - мерники.» |
|
|
п. 4 |
||
|
|
Второе предложение третьего абзаца изложить в следующей редакции: «Линия, на которой расположены краны КР1, К2 (рис. 4) и AV1. AV2 (рис. 5) рассчитана на пропускание наибольшего расхода воды, а линия с кранами КР2, КР3 (рис. 4) и КЭ (рис. 5) - на наименьшие значения расхода. AV2 (рис. 5) используют при работе с двумя мерниками.» |
|
|
|
После рис. 4 вставить рис. 5. |
Приложение 9
ПРОТОКОЛ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тип ТПУ ___________________________ |
Температура воздуха, °C _______________ |
|
Заводской номер _____________________ |
Направление движения поршня: _________ |
|
Место проведения поверки ____________ |
Поверочный расход, м3/ч: Qп1 = __, Qп2 = __ |
ИСХОДНЫЕ ДАННЫЕ
|
Vо, м3 |
bж. °С-1 |
3aТ, °С-1 |
3aм, °С-1 |
Е, МПа |
F, МПа-1 |
D, мм |
S, мм |
t0,99 |
ΘΣo, % |
|
|
|
|
|
|
|
|
|
|
|
РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ
|
№ измерений |
Мерник |
ТПУ |
Ktpмi |
Voi, м3 |
||
|
Viм, м3 |
tiм, °C |
tiy, °C |
Piy, МПа |
|||
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
ОПРЕДЕЛЕНИЕ MX
Vo = м3, Vo15 = м3, Sо(D) = %, So(Vo) = %, Θvo = %, Dо = %, Dоо = %
ПРОВЕРКА ОТСУТСТВИЯ ПРОТЕЧЕК
|
№ измерений |
Мерник |
ТПУ |
Ktpмi |
Voi, м3 |
||||
|
Viм, м3 |
tiм, °C |
tiy, °C |
Piy, МПа |
|||||
|
1 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
Vопр |
м3 |
Dопр |
% |
|
|
|
|
Подпись лица, проводившего поверку: _______________________/______________/
Дата проведения поверки: «_____» ___________________ 19 г.

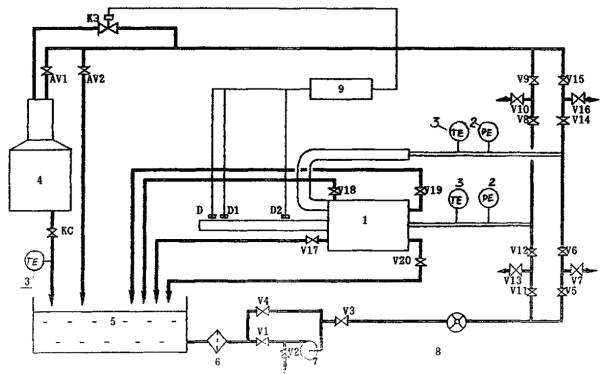

ПОВЕРОЧНАЯ УСТАНОВКА ДЛЯ ПОВЕРКИ ТПУ (КОМПАКТ-ПРУВЕРА) БЕЗ ОСТАНОВКИ ПОРШНЯ И БЕЗ НАКОПИТЕЛЬНОЙ ЕМКОСТИ
Рис. 5
1 - ТПУ
(компакт-прувер), 2 - манометр, 3 - термометр, 4 - мерник,
5 - емкость-хранилище,
6 - фильтр, 7 - насос, 8 - ТПР (указатель расхода), 9
- интерфейсная плата ТПУ (компакт-прувера.)
