Изменение № 2 ГОСТ Р 51756-2001 Банки алюминиевые глубокой вытяжки е легковскрываемыми крышками. Технические условия
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14.08.2007 № 204-ст
Дата введения 2008-01-01
Раздел 2. Исключить ссылку: «ГОСТ Р 51121-97 Товары непродовольственные. Информация для потребителя. Общие требования».
Пункт 4.1. Первый абзац. Заменить слово: «четырех» на «следующих»;
дополнить типоразмерами банок:
«200/202 · 504 - номинальной вместимостью 0,25 дм3;
202/211 · 308 » » 0,237 дм3;
209/307 » » 1,0 дм3»;
таблицу 1 дополнить типоразмерами банок и соответствующими размерами:
|
Типоразмер банки |
Высота банки Н ± 0,3 |
Наружный диаметр D, не более |
Наружный диаметр фланца D1, не более |
Внутренний диаметр горловины d ± 0,3 |
Ширина фланца В ± 0,25 |
Зазор для закатки h, не менее |
Полная вместимость, см3 |
|
200/202 · 504 |
134,0 |
53,3 |
54,9 |
50,0 |
2,08 |
2,8 |
267 |
|
202/211 · 308 |
88,05 |
66,2 |
57,5 |
52,4 |
2,13 |
2,8 |
254 |
|
209/307 |
204,8 |
84,4 |
68,5 |
62,6 |
2,13 |
3,0 |
1000 |

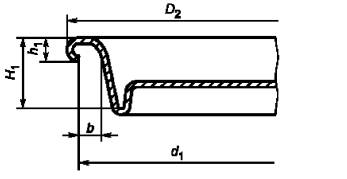

Пункт 4.3. Рисунок 2 заменить новым:
Рисунок 2
таблицу 2 изложить в новой редакции:
Таблица 2 - Основные параметры и размеры крышек
|
Значение показателя для типоразмеров банок |
||||
|
202/211 |
200/211 |
209/307 |
206/211 |
|
|
Диаметр крышки D2, мм |
59,44 ± 0,3 |
57,0 ± 0,3 |
69,6 ± 0,2 |
64,75 ± 0,3 |
|
Высота подвивки h1, мм |
2,11 ± 0,15 |
2,11 ± 0,15 |
2,21 ± 0,13 |
2,11 ± 0,15 |
|
Диаметр от подвивки d1, мм, не менее |
57,60 |
55,20 |
67,92 |
62,70 |
|
Глубина крышки H1, мм |
6,86 ± 0,15 |
6,60 ± 0,15 |
6,86 ± 0,13 |
6,35 ± 0,15 |
|
Раскрытие подвивки b, мм, не менее |
2,72 |
2,72 |
2,72 |
2,72 |
Пункт 5.2.5. Первый абзац после слов «сплошным, гладким» изложить в новой редакции: «На наружном лакокрасочном покрытии банок допускаются поверхностные потертости и царапины (до металла) общей площадью не более 3 мм2 (см. приложение А)»;
дополнить абзацем:
«На лаковом покрытии дна банок допускаются сгустки лака и посторонние включения общей площадью не более 10 мм2».
Пункт 5.5.2 исключить.
Пункт 7.2. Таблицу 5 дополнить показателем - 17:
|
Контролируемый показатель |
Вид испытаний |
Номер пункта |
|||
|
Приемо-сдаточные |
Периодические |
Сертификационные |
технических требований |
методов испытаний |
|
|
17. Потертости на наружной поверхности банки |
- |
+ |
+ |
5.2.5 |
8.3 |
Пункт 7.7.1. Заменить слова: «для показателей 1 - 4, 11, 12 и 14 таблицы 5» на «для показателей 1 - 4, 5 («раскрытие подвивки» и «диаметр от подвивки»), 11, 12, 14 и 17 таблицы 5».
Пункт 7.7.4. Заменить слова: «для показателей 1 - 4 и 14 таблицы 5» на «для показателей 1 - 4, 14 и 17 таблицы 5».
Пункт 8.3 дополнить абзацем:
«Площадь дефектов измеряют в соответствии с методикой, приведенной в приложении В».
Пункт 9.2. Третий абзац изложить в новой редакции:
«В зависимости от способов складирования и транспортирования рекомендуется укладывать пакеты с банками не более чем в четыре ряда по высоте, пакетов с крышками - не более чем в два ряда по высоте»;
дополнить абзацем:
«Банки должны быть защищены от прямого воздействия солнечного света».
Приложение А. Таблица 1. Для контролируемого показателя «Качество наружного покрытия» графу «Вид дефекта» дополнить наименованием дефекта «Потертости» (после дефекта «Пузыри») и соответствующими значениями:
|
Контролируемый показатель |
Вид дефекта |
Категория дефектов и соответствующие им значения AQL |
||
|
Критические AQL = 0,25 % |
Значительные AQL = 1,5 % |
Малозначительные AQL = 4,0 % |
||
|
Качество наружного покрытия |
Потертости до металла |
- |
Общей площадью истирания более 5 мм2 |
Общей площадью истирания от 3 до 5 мм2 |
Стандарт дополнить приложением - В:
«ПРИЛОЖЕНИЕ В
(справочное)
1. Площадь дефектов измеряют при помощи сетки 1 · 1 мм, которая нанесена на гибкую прозрачную пленку линией толщиной 0,05 мм.
2. Для проведения измерения пленку накладывают на измеряемый дефект таким образом, чтобы на повреждении оказалось максимальное число целых клеток сетки (см. рисунок).
3. Оформление результатов измерения

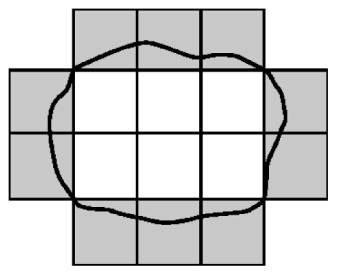

3.1. Пример определения площади повреждения приведен на рисунке.
Подсчитывают число целых клеток и число клеток, частично входящих в поле измерения (см. рисунок).
3.2. Площадь повреждения S, мм2, вычисляют по формуле
S = a + (b : 2),
где а - число целых клеток на пленке;
b - число клеток, частично входящих в поле измерения. Если b нечетное, то его уменьшают на единицу.
S = 6 + (10 : 2) = 11.
Площадь повреждения S = 11 мм2».
(ИУС № 11 2007 г.)
