УТВЕРЖДАЮ
Председатель ТК 259
_________ М.И. Власов
«11» __10___ 2001 г.
ИЗМЕНЕНИЕ № 5 ОСТ 26-07-763-73 «Приводные устройства вращательного действия для трубопроводной арматуры общепромышленного назначения. Присоединительные размеры».
Дата введения 01.12.2001 г.
С. 3, С. 5
88 82
Б-Б - ввести размер: 12+3
С. 7 32min30+3, 4 отв. Æ 14 Æ 15; R13, R13,5
С. 9, С. 11, С. 13, С. 15 - заменить с зам. «5»
Примечание: С. 9, С. 11, С. 13, С. 15 - заменены с зам. «5»
Технический директор
АО «Знамя труда» Б.М. Орехов
Главный конструктор
АО «Знамя труда» В.В. Котылевский
Начальник отдела 161 А.А. Косарев
Начальник отдела 138 В.И.Александров
Исполнитель-конструктор отд. 138 Н.И. Керачева
согласовано
Генеральный директор НПФ ЦКБА В.А. Айриев
ОАО «НИИхиммаш»
Зарегистрировано № 180 2001-11-02
Заместитель Генерального директора В.В. Раков

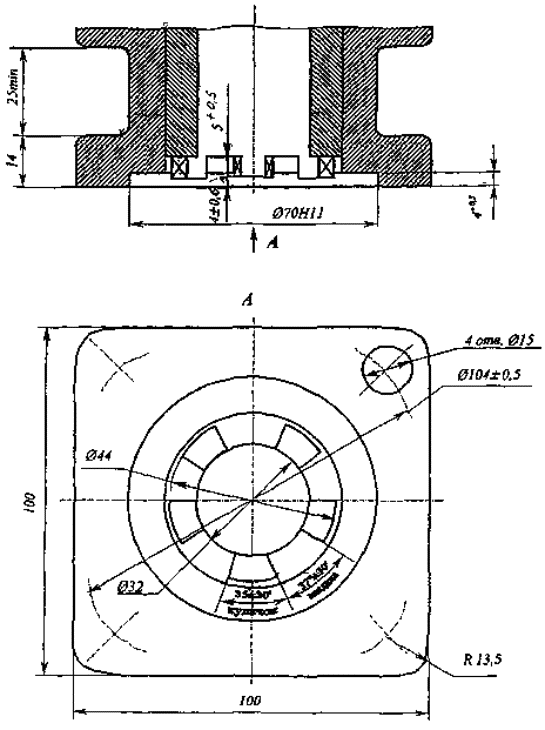

Присоединение типа А приводного устройства

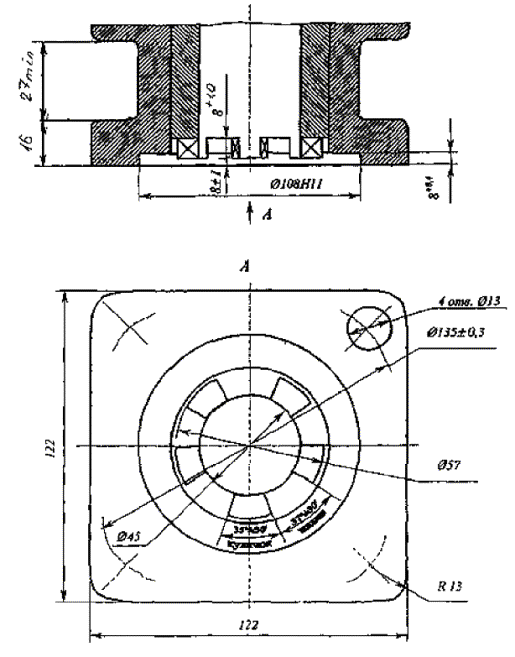

Присоединение типа Б приводного устройства

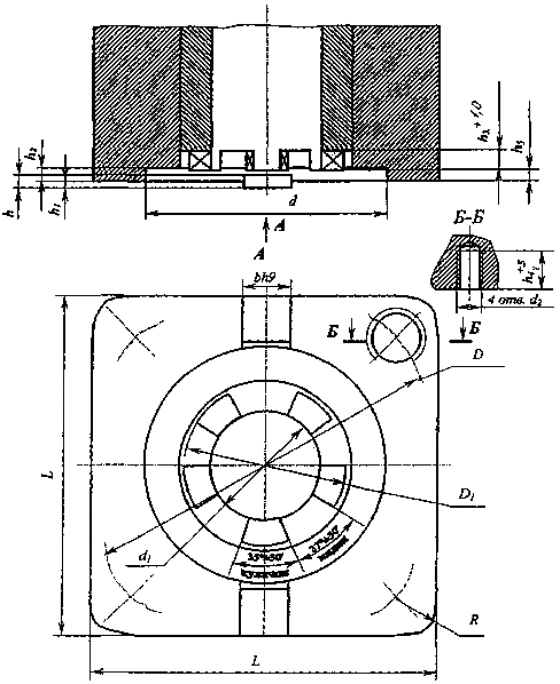

Присоединение типа В и Г приводного устройства
Размеры в миллиметрах
|
D |
D1 |
d |
d1 |
d2 |
L |
R |
b |
h |
h1 |
h2 |
h3 |
h4 |
h5 |
К-во шпонок, шт. |
|
|
В |
220 ± 0,5 |
84 |
155Н11 |
70 |
М20 |
200 |
22 |
20 |
12 |
6 |
12+0?5 |
10 |
40 |
12 ± 1 |
1 |
|
Г |
330 ± 0,3 |
148 |
240Н11 |
120 |
М20 |
285 |
26 |
20 |
12 |
6 |
12+0.7 |
12 |
40 |
12 ± 1 |
2 |
Черт. 11

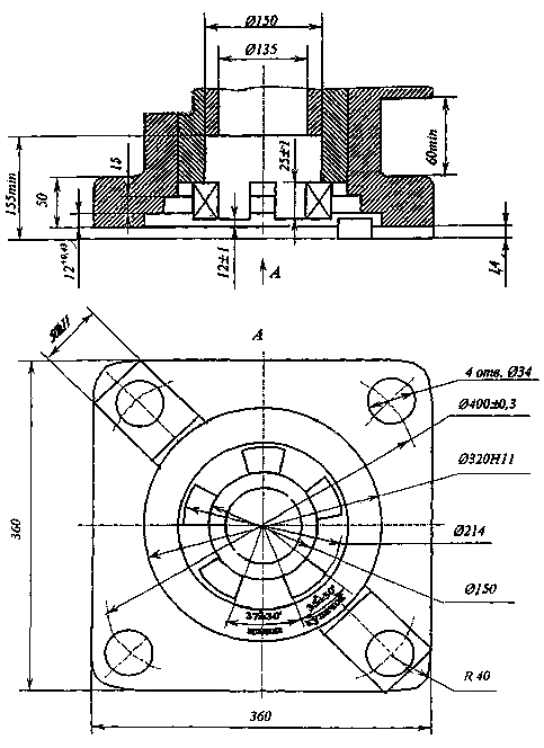

Присоединение типа Д приводного устройства
