Изменение № 2 ГОСТ 1335-84 Рукава резиновые с нитяным усилением для тормозной системы подвижного состава железных дорог и метрополитена неармированные. Технические условия

Принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 26 от 16.11.2006)

Зарегистрировано Бюро по стандартам МГС № 5529

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, GE, KZ, KG, MD, RU, TJ, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации*

* Дата введения в действие на территории Российской Федерации - 2008-01-01.



Наименование стандарта. Заменить слово: «неармированные» на «без присоединительной арматуры»;

заменить код ОКП: 25 5394 0000 на 25 5394.

Вводная часть. Первый абзац. Заменить слово: «усилением» на «усилением без присоединительной арматуры».

Пункт 2.3. Заменить слова: «из хлопчатобумажных нитей, соответствующих требованиям нормативно-технической документации» на «из хлопчатобумажных, комбинированных, комбинированных с добавлением полиэфирных нитей, соответствующих требованиям документации. Общая массовая доля полиэфирных нитей в оплетке рукава должна быть не более 55 %»;

дополнить абзацем:

«Структура комбинированных нитей приведена в приложении 1».

Пункт 2.16 дополнить абзацем:

«Допускаются отпечатки кромок и складок бинта, рисунка нитей каркаса, наличие ворса и остатки нитей бинтовочной ткани».

Пункт 4.2. Заменить ссылки: ГОСТ 166-80 на ГОСТ 166-89, ГОСТ 2405-80 на ГОСТ 2405-88;

третий абзац. Заменить слова: «рулетка типа 3ПК-2-3-АНТ/10 по ГОСТ 7502-80» на «рулетка по ГОСТ 7502-98»;

последний абзац. Заменить слова: «по ГОСТ 5072-79» на «с погрешностью измерений ±60 с за 24 ч».

Пункт 4.4.1. Заменить слова: «ГОСТ 1050-74, HRC 58-64, квалитет по ИСО h12» на «ГОСТ 1050-88, твердостью поверхности 58...64 HRC, с предельными отклонениями по квалитету h12 по ГОСТ 25347-82».

Пункт 4.5. Второй абзац. Исключить ссылку: «по ГОСТ 7762-74»;

четвертый абзац. Исключить обозначение: ВЛ-0203;

одиннадцатый абзац. Исключить слова: «отличающихся от среднего не более, чем на 10 %».

Пункт 4.11 изложить в новой редакции:

«4.11. Определение морозостойкости рукава

Испытания на морозостойкость проводят на образце рукава длиной (625 ± 5) мм, который помещают в холодильную камеру при температуре не выше минус 55 °С и не ниже минус 60 °С и выдерживают образец не менее 4,0 ч, затем, не вынимая образец из холодильной камеры, надевают на горизонтально укрепленный стержень диаметром не менее 3/4 внутреннего диаметра рукава на длину (100 ± 5) мм и нагружают грузом массой не более 15 кг не более 4 с.

Прикладываемый груз должен быть расположен по центру внутреннего диаметра рукава и закреплен на стержне или с помощью иного

приспособления на расстоянии (25) мм от конца рукава.

Рукав считают выдержавшим испытание, если под действием груза он изогнется на угол 90° и на его поверхности не будут обнаружены трещины. Рекомендуемая схема измерения угла изгиба приведена в приложении 2. Допускается для измерения угла изгиба использование других средств измерений с пределом допускаемой погрешности ±10'».

Пункт 4.14. Заменить ссылку: ГОСТ 23706-79 на ГОСТ 23706-93;

заменить значение: (1,5 ± 0,5) см на (1,5 ± 0,5) мм.

Пункт 4.16. Исключить ссылку: «по ГОСТ 7762-74».

Пункт 5.1 изложить в новой редакции:

«5.1. На каждом рукаве на резиновом ярлыке должна быть нанесена рельефная маркировка оттиском гравировки с указанием:

- товарного знака предприятия-изготовителя;

- внутреннего диаметра рукава;

- даты изготовления: квартал и год;

- буквы «Д» при изготовлении рукавов для электропневматических тормозов;

- обозначения настоящего стандарта;

- «Сделано в ______________________________» при поставке на экспорт.

(наименование государства-изготовителя)

Резиновый ярлык должен быть привулканизован или приклеен к поверхности рукава без отслоения.

Допускается маркировка рукавов оттиском гравировки на поверхности наружного слоя рукава.

Маркировка должна быть четкой и сохраняться весь срок эксплуатации рукавов».

Пункт 5.2. Второй абзац изложить в новой редакции:

«К каждой пачке рукавов прикрепляют упаковочный ярлык с указанием:

- товарного знака предприятия-изготовителя;

- наименования рукавов;

- обозначения настоящего стандарта;

- внутреннего диаметра и длины;

- количества метров и штук;

- номера партии;

- даты изготовления: месяц и год;

- информации о сертификации (при наличии);

- даты упаковки;

- номера упаковщика.

На упаковочном ярлыке должен быть проставлен штамп ОТК».

Пункт 5.3. Заменить ссылку: ГОСТ 14192-77 на ГОСТ 14192-96.

Пункт 5.4. Заменить ссылку: ГОСТ 8828-75 на ГОСТ 8828-89.

Пункт 5.5. Заменить ссылку: ГОСТ 15846-79 на ГОСТ 15846-2002.

Стандарт дополнить приложениями - 1, 2:

«ПРИЛОЖЕНИЕ 1

Рекомендуемое

Наименование комбинированных и полиэфирных нитей, применяемых для изготовления рукавов

Наименование нити

Номинальная результирующая плотность, текс

Структура нити

Разрывная нагрузка нити, даН (кгс), не менее

Массовая доля в комбинированной нити, %

хлопколавсановой пряжи

хлопчатобумажной пряжи

полиэфирной комплексной нити

Комбинированная крученая для рукавов

435

НПэф 28 текс ´ 4 + ПР 42 текс

ПМ (ВХ 67 % + ВЛ 33 %) ´ 8

9,3 (9,5)

76 ± 2

-

24 ± 2

447

НПэф 111 текс

ПМ х/б 84 текс ´ 4

9,3 (9,5)

-

75 ± 2

25 ± 2

Полиэфирная малоусадочная с повышенной адгезией (лавсан-МА), высший сорт

338

111 текс ´ 3

687 мН/текс

-

-

-

Приложение 2

Рекомендуемое

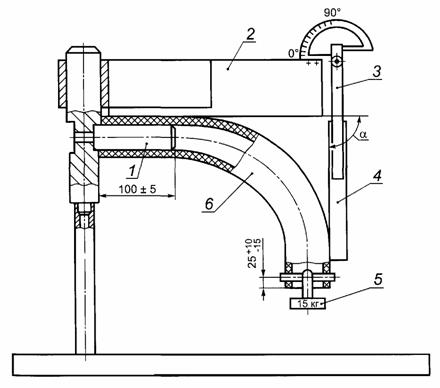

Схема измерения угла изгиба рукава при определении морозостойкости

1 - съемный стержень; 2 - приспособление для фиксирования и измерения угла; 3 - угломер типа 4 по ГОСТ 5378-88; 4 - планка для удлинения измерительной поверхности угломера; 5 - груз; 6 - рукав; a - измеряемый угол 90°».



(ИУС № 8 2007 г.)
