Изменение № 1 ГОСТ 30210-94/ГОСТ Р 50053-92 Мебель. Методы испытаний двухъярусных кроватей

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 31 от 06.06.2006)

Зарегистрировано Бюро по стандартам МГС № 5371

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации*

* Дата введения в действие на территории Российской Федерации - 2007-05-01.



Вводная часть. Первый абзац изложить в новой редакции:

«Настоящий стандарт распространяется на двухъярусные кровати и одноярусные с основанием, расположенным на высоте 800 мм и более от пола, независимо от того, как используется пространство между полом и основанием (далее - кровати), и устанавливает методы испытания и проверок на:

исполнение;

устойчивость;

прочность крепления верхнего яруса;

прочность ограждения верхнего яруса;

прочность и долговечность основания;

долговечность конструкции;

прочность лестницы»;

дополнить абзацем:

«Методы испытаний полностью используются для отдельно стоящих изделий. При использовании кровати в блоке с другими изделиями корпусной мебели и столами число определяемых показателей устанавливает испытательная лаборатория».

Раздел 1 дополнить пунктом - 1.5:

«1.5. Испытания образца должны проводиться в последовательности, указанной во вводной части стандарта».

Пункт 2.4.1. Первый, второй абзацы после слова «опор» дополнить словом: «(ножек)».

Пункт 4.3.1. Первый абзац. Заменить слова: «К бруску» на «К каждому верхнему бруску (щиту)»;

дополнить абзацами:

«Вертикально направленную вниз нагрузку Р7, равную 100 даН, прикладывают к наиболее слабо соединенной стороне кровати. Точка приложения нагрузки находится в верхней части ограждения на расстоянии 250 мм от места соединения стоек с ограждением кровати.

Время приложения нагрузки - 30 с».

Пункт 5.4.1. Заменить слова: «циклов (14 - 1)» на «циклов 14 - 20».

Стандарт дополнить разделами - 9, 10:

«9. Проверка исполнения - по [1]:

9.1. Осмотреть образец. Болты, шурупы и другие комплектующие должны быть затянуты и не иметь острых углов и режущих поверхностей.

9.2. Проверить наличие ограждений с четырех сторон на верхнем ярусе кровати, снимаемых только с помощью инструмента.

9.3. Измерить расстояние между верхней кромкой ограждения и верхней стороной основания кровати.

9.4. Проверить наличие линии (отметки) на ограждении, указывающей на максимально допустимый уровень верхней поверхности матраца.

9.5. Измерить (при наличии) величину разъема ограждения по длинной стороне для приставной лестницы.

9.6. Измерить зазоры между основанием кровати и царгами или спинками.

9.7. Измерить пространство между основанием верхней и нижней кровати.

9.8. Измерить параметры лестницы:

расстояние между внешней поверхностью двух следующих друг за другом ступеней;

расстояние между двумя следующими друг за другом ступенями.

9.9. Результаты осмотра и измерений (пп. 9.1 - 9.8) - по приложению Г.

10. Долговечность основания

10.1. Сущность метода заключается в многократном воздействии статической вертикальной нагрузки на основание кровати в различных точках.

10.2. Аппаратура

10.2.1. Испытательное устройство, обеспечивающее многократное приложение вертикальной статической нагрузки в 100 даН через нагрузочную пластину диаметром 200 мм, покрытую войлоком толщиной (5 ± 2) мм, с частотой циклов (10 ± 1) мин-1.

10.3. Подготовка испытания

10.3.1. Испытанию подвергают основания верхнего и нижнего ярусов кровати, если их конструкции различаются.

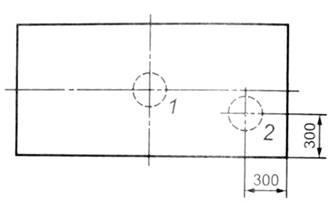

10.3.2. Кровать устанавливают под нагружающий механизм стенда так, чтобы статическая нагрузка приходилась в одну из намеченных пунктиром точек (1, 2) основания в соответствии с черт. 5а.

Черт. 5а

10.3.3. Нагрузку прикладывают через пластину по п. 6.2.3.

10.4. Проведение испытаний

10.4.1. Включают стенд и проводят нагружение основания кровати в точке 1. При этом фиксируют появление видимых разрушений (трещины, излом деталей, ослабление соединений и т.п.).

10.4.2. Количество нагружений и характер разрушений заносят в журнал (см. приложение 1).

10.4.3. Испытание основания в точке 2 проводят в соответствии с пп. 10.3.1 - 10.4.2.

10.5. Оценка результатов

10.5.1. Кровать считают выдержавшей испытание на долговечность основания, если каждый испытанный образец выдержит без появления видимых разрушений, указанных в п. 10.4.1, количество циклов нагружения, установленное в ГОСТ 19917».

Приложения 1, 3 изложить в новой редакции:

«ПРИЛОЖЕНИЕ 1

Рекомендуемое

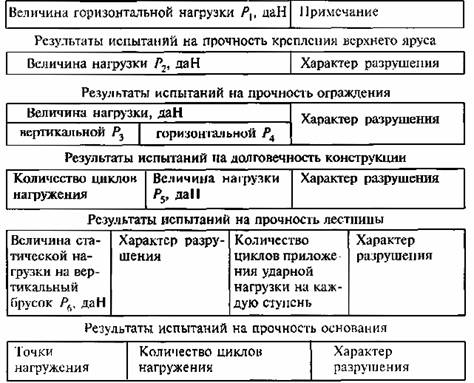

ЖУРНАЛ
записи результатов испытаний на устойчивость, прочность ограждения верхнего яруса, прочность крепления верхнего яруса, долговечность, статическую прочность лестницы, прочность ступеней

Изготовитель _______________________________________________________________

Обозначение изделия, проект, индекс (при наличии) ______________________________

Краткая характеристика изделия _______________________________________________

Результаты испытаний на устойчивость кроватей

Подпись испытателя

Дата испытания ___________

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Наименование и адрес испытательной лаборатории (центра), данные об аккредитации



УТВЕРЖДАЮ

________________________________

должность руководителя ИЦ

________________________________

личная подпись и ее расшифровка

ПРОТОКОЛ №

______________________ испытаний ________________________________________

(вид испытаний)

1. Наименование и обозначение изделий.

2. Заявитель, юридический адрес.

3. Изготовитель, юридический адрес.

4. Основание для проведения испытаний (письмо) или акт отбора образцов (при необходимости).

5. Обозначение нормативных документов на продукцию.

6. Обозначение нормативных документов на методы испытаний.

7. Определяемые показатели.

8. Перечень испытательного оборудования, сведения о его аттестации (поверке).

9. Краткая характеристика объекта испытаний.

10. Результаты испытаний.

11. Заключение (при необходимости)».

Стандарт дополнить приложением - 4:

«ПРИЛОЖЕНИЕ 4

Справочное

Требования к конструкции и исполнению двухъярусных кроватей

1. Все видимые углы и выступающие части должны быть закруглены и не иметь колющих и режущих углов.

2. Все кровати, используемые как верхние, должны быть снабжены ограждением с четырех сторон.

3. Ограждения должны быть закреплены так, чтобы их можно было удалить только с помощью инструмента.

4. Расстояние между верхней кромкой ограждения и верхней поверхностью основания кровати должно быть не менее 260 мм.

5. Расстояние от верхней кромки ограждения до верхней поверхности матраца должно быть не менее 160 мм.

6. Максимальная толщина матраца должна быть помечена несмываемым маркером рядом с линией, указывающей максимальный уровень верхней поверхности матраца.

7. Двухъярусные кровати должны быть снабжены приставной лестницей. Лестница может быть неотъемлемой частью конструкции кровати.

8. Одна длинная сторона ограждения может быть полностью разъединена приставной лестницей. Величина разъема ограждения для приставной лестницы должна быть от 300 до 400 мм.

9. Положение приставной лестницы должно быть указано в инструкции по использованию.

10. Пространство (расстояние) между основанием верхнего и нижнего ярусов кровати должно быть не менее 750 мм.

11. Расстояние между верхними поверхностями двух следующих друг за другом ступеней должно быть (250 ± 50) мм. Расстояние между верхними поверхностями двух следующих друг за другом ступеней должно быть одинаковым, с предельным отклонением ±2 мм.

12. Расстояние между двумя последовательно расположенными ступенями должно быть не менее 200 мм; полезная ширина ступени - не менее 300 мм.

13. Зазоры между основанием кровати и царгами (или спинками) должны быть не более 25 мм».

Стандарт дополнить элементом - «Библиография»:

«Библиография

[1] EN 747-1:1993* Мебель - многоярусные кровати бытовые - Часть 1: Требования безопасности; - Часть 2 Методы испытания».

* Оригинал международного стандарта находится во ФГУП «СТАНДАРТ-ИНФОРМ» Федерального агентства по техническому регулированию и метрологии.

Информационные данные. Пункт 4 изложить в новой редакции:

«4. Ссылочные нормативные документы

Обозначение НД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 19917-93

1.2, 2.5.1, 5.5.1, 7.2.4, 8.1, 10.5.1



(ИУС № 4 2007 г.)
