ИЗМЕНЕНИЕ № 2
ОСТ 108.030.133-84

ЭЛЕМЕНТЫ ТРУБНЫЕ ПОВЕРХНОСТЕЙ НАГРЕВА ПАРОВЫХ КОТЛОВ ДАВЛЕНИЕМ МЕНЕЕ 4 МПа, ВОДОГРЕЙНЫХ КОТЛОВ И КОТЛОВ-УТИЛИЗАТОРОВ.

Утверждено и введено в действие указанием Министерства энергетического машиностроения СССР от 30.06.87 № ГШ-002-1/5174

Дата введения 01.09.87 г.

Пункт 4.2.5. дополнить абзацем:

«Допускается на поверхности прямых участков труб и гибах (кроме растянутой стороны) отдельные вмятины с плавными переходами при условии сохранения проходного сечения в трубе не менее 0,86 Д_вн. и не выводящих толщину стенки трубы за пределы минусовых отклонений, что должно быть отмечено в технической документации.»

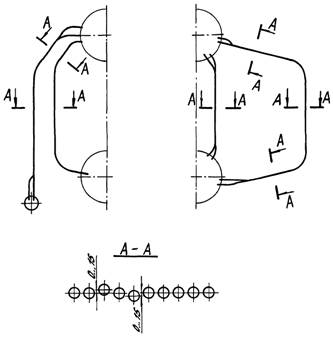

Пункт 5.32. дополнить новым абзацем и чертежом 27а. «Допускается выход трубы из плоскости ряда для котлов с экранами сложной формы ±15 мм (черт. 27 а).»

Черт. 27а

Начальник Главного технического

управления Минэнергомаша                                                               В.П. Головизнин

Начальник отдела сводного планирования

НИР и ОКР,

стандартизации и аттестации                                                             А.Н. Полтарецкий

Заведующий отраслевым отделом

стандартизации                                                                                     Н.Д. Маркозов

Руководители разработки:

Заведующий лабораторией

промышленных и отопительных

котлов                                                                                                     В.Ф. Романов

Заведующий сектором стандартизации

и унификации котлов и КВО                                                               З.П. Шулятьева

Исполнитель, ведущий инженер                                                         М.Л. Табакман
