Изменение № 3 ГОСТ 8194-75 Подкладки костыльного скрепления к железнодорожным рельсам типов Р65 и Р75. Конструкция и размеры

Постановлением Государственного комитета СССР по стандартам от 31.01.83 № 578 срок введения установлен

с 01.06.83

Под наименованием стандарта проставить код: ОКП 11 3000.

Пункт 1. Заменить обозначение: «и СД65» на «СД65 и ДН65».

Стандарт дополнить пунктом - 2а (перед п. 2): «2а. Подкладки Д65 и ДН65 применяются в рельсовых скреплениях на деревянных шпалах и брусьях и обеспечивают наклон рельсовых нитей внутрь колеи».

Пункт 2 дополнить абзацем и чертежом - 3: «Подкладки ДН65 применяются на кривых участках пути».

Пункт 3 дополнить словами: «подкладок ДН65 - на черт. 3»;

чертежи 1, 2. Заменить размер: 12 на 13.

Условное обозначение дополнить словами:

«То же, подкладки ДН65:

Подкладка ДН65 ГОСТ 8194-75».

Пункт 4. Исключить слова: «и материал».

Пункт 7 дополнить словами: «по непараллельности и неперпендикулярности осей отверстий по отношению к ребордам и на уклон верхней поверхности подкладок ±1°».

Пункт 8. Исключить слова: «В случае их проверки предельные отклонения не должны превышать ± 1 мм».

Приложение. Таблицу дополнить обозначением подкладки - ДН65:

Условное обозначение подкладок

Площадь сечения, профиля, см2

Масса, кг

1 м проката

одной подкладки

ДН65

60,70

47,64

7,83

последний абзац. Исключить слово: «относительной»; заменить значение: 7,85 на 7850 кг/м3.


Описание: Untitled-1

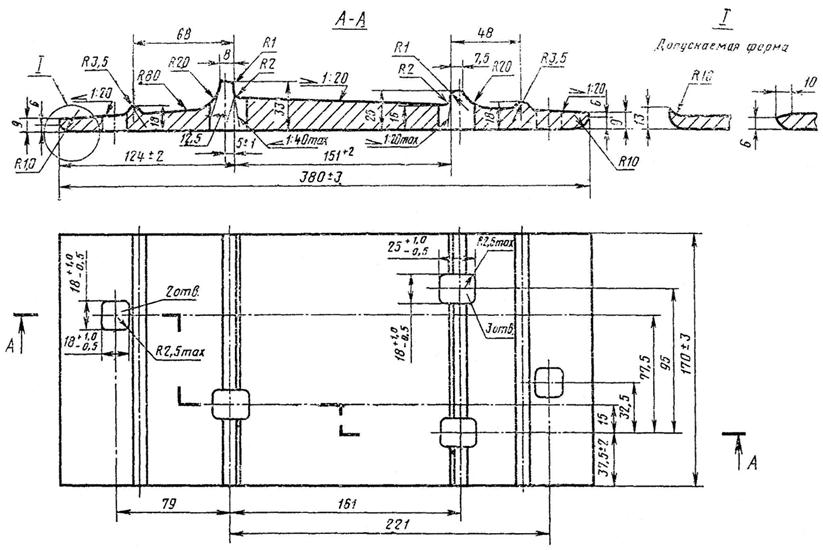

Черт. 3

(ИУС № 5 1983 г.)
