Изменение № 1 ГОСТ 26526-85 Оборудование вакуумное. Соединения фланцевые для сверхвысоковакуумных систем. Конструкция, размеры и технические требования

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 22.03.90 № 519

Дата введения 01.01.91

Вводная часть. Первый абзац. Исключить слова: «с неподвижными фланцами, поворотными фланцами и их комбинацией».

Пункт 1.1. Чертеж 1 заменить новым:

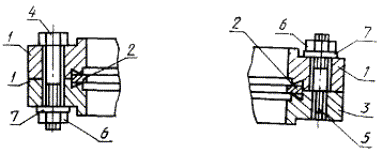

Для фланцевых соединений диаметрами условных проходов 16, 40, 63, 100, 160 и 200 мм.

Исполнение 1                                 Исполнение 2

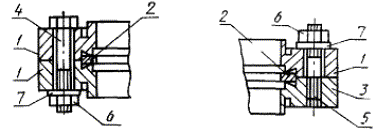

Для фланцевых соединений с диаметром условного прохода 250 мм

Исполнение 1                                 Исполнение 2

1 - фланец неподвижный с гладкими крепежными отверстиями; 2 - прокладка; 3 - фланец неподвижный с резьбовыми крепежными отверстиями; 4 - болт^* по ГОСТ 7805-70; 5 - шпилька по ГОСТ 22032-76; 6 - гайка по ГОСТ 5915-70; 7 - шайба по ГОСТ 11371-78

^* Допускается применять шпильки по ГОСТ 22042-76.

Черт. 1

Пункт 1.1.1. Заменить слова: «черт. 2» на «черт. 2 и 2а»;

чертеж 2 дополнить словами: «Для фланцевых соединений с диаметрами условных проходов 16, 40, 63, 100, 160 и 200 мм»;

выносной элемент I. Заменить обозначение шероховатости поверхности: на диаметре ; на диаметре

дополнить чертежом - 2а:

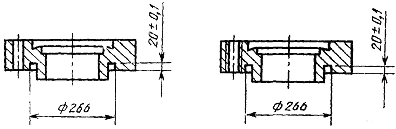

Для фланцевых соединений с диаметром условного прохода 250 мм

Исполнение 1                                 Исполнение 2

Остальное - см. черт. 2.

Черт. 2а

таблица 1. Графа D. Заменить значение: 59,5 на 62; графа D₄. Заменить значение: 66,5 на 66; 160,6 на 156; графа D₀. Заменить значение: 282,6 на 284.

Пункт 1.1.2. Чертеж 3. Заменить обозначение шероховатости:  (2 раза);

таблица 2. Графа d₁. Заменить значения: 21,2 на 21,3; 48,1 на 48,2; 82,4 на 82,5; 120,5 на 120,6; 171,3 на 171,4; 222,1 на 222,2; 272,8 на 272,9;

графа d₂. Заменить значения: 36,8 на 36,5; 63,6 на 64,0; 101,7 на 102,0; 152,5 на 152,0; 203,4 на 203,0.

Пункт 1.2. Чертежи 4, 7, 8. Подрисуночная подпись. Заменить ссылку: ГОСТ 7798-70 на ГОСТ 7805-70; исключить ссылку: ГОСТ 2524-70;

таблица 3. Графа D₀. Заменить значение: 282,6 на 284.

Пункты 1.4.1. (чертеж 9), 1.4.2. (чертеж 10). Заменить обозначение: D на D₃.

Пункт 1.4.2. Чертеж 10. Выносной элемент I. Заменить обозначение шероховатости: ; угол 15° дополнить обозначение шероховатости:

Пункт 2.2. Таблица 8. Графу «Материал» для деталей «Прокладки» дополнить словами: «Медь МоБ ГОСТ 15471-77».

Пункт 2.6. дополнить словами: «или цианированы».

(ИУС № 6 1990 г.)
