Изменение № 2 ГОСТ 760-74 Якоря адмиралтейские. Конструкция и основные размеры

Постановлением Государственного комитета СССР по стандартам от 28.03.84 № 1048 срок введения установлен

с 01.01.85

Под наименованием стандарта проставить код: ОКП 64 1111.

Пункт 1 изложить в новой редакции: «1. Настоящий стандарт распространяется на адмиралтейские якоря, применяемые на судах и плавучих средствах».

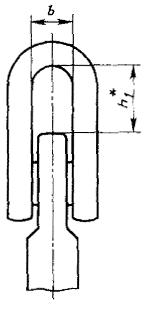

Пункт 2. Чертеж 1. Вид слева дополнить размерами b и h1, как показано на чертеже:

таблицу 1 изложить в новой редакции:

Таблица 1

Размеры, мм

Масса якоря, кг

B

b

L

H

H1

h

h1

x

y

50

185

34

635

960

1205

230

60

16

330

100

230

37

780

1215

1498

293

67

20

380

150

265

42

900

1395

1680

335

75

24

440

200

290

46

990

1535

1836

370

85

26

490

300

330

56

1105

1755

2110

423

105

30

550

400

365

61

1240

1930

2340

465

116

32

610

500

390

67

1335

2080

2528

500

132

34

660

700

440

74

1500

2330

2810

560

142

38

730

1000

495

80

1685

2620

3145

633

152

46

820

1500

565

91

1955

3000

3535

725

160

50

940

2000

625

100

2140

3300

3860

797

180

56

1050

3000

715

123

2415

3780

4390

912

230

65

1185

Пункт 3. Таблица 2. Массы якорей 10, 15, 20, 30, 75, 125, 250, 1250 и относящиеся к ним размеры исключить;

таблица 3. Массы якорей 10, 15, 20, 30, 75, 125, 250, 1250 и относящиеся к ним размеры исключить;

таблица 4. Графа «Масса якоря, кг». Заменить значения: 30 - 50 на 50, 75 - 100 на 100.

Стандарт дополнить пунктом - 5: «5. Обозначение чертежей и коды ОКП приведены в справочном приложении».

Стандарт дополнить приложением:

ПРИЛОЖЕНИЕ

Справочное

Обозначение чертежей и коды ОКП для адмиралтейских якорей

Масса якоря, кг

Обозначение чертежа

Код ОКП

50

211-01.069

64 1111 3005 04

100

211-01.077

64 1111 3007 02

150

211-01.084

64 1111 3009 00

200

211-01.087

64 1111 3010 07

300

211-01.093

64 1111 3012 05

400

211-01.096

64 1111 3013 04

500

211-01.099

64 1111 3014 03

700

211-01.301

64 1111 3016 01

1000

211-01.307

64 1111 3018 10

1500

211-01.313

64 1111 3020 05

2000

211-01.316

64 1111 3021 04

3000

211-01.319

64 1111 3022 03

(ИУС № 7 1984 г.)
