Изменение № 2 ГОСТ 15515-70 Ленты никелевые электролизные

Постановлением Государственного комитета СССР по стандартам от 22.11.82 № 4362 срок введения установлен

с 01.05.83

Заменить группу: В53 на В54.

Наименование стандарта дополнить словами: «Технические условия»; «Specifications».

Под наименованием стандарта проставить код: ОКП 18 4230.

Пункт 1.2 изложить в новой редакции: «1.2. Ленты изготовляют шириной 550 - 630 мм с обрезными кромками».

Пункт 1.3. Заменить слова: «поставка» на «изготовление», «веса» на «массы», «поставляются» на «изготовляются»;

третий абзац изложить в новой редакции: «Для лент длиной более 5 м допускаются дефекты поперечного шва от катодной матрицы».

Пример условного обозначения изложить в новой редакции:

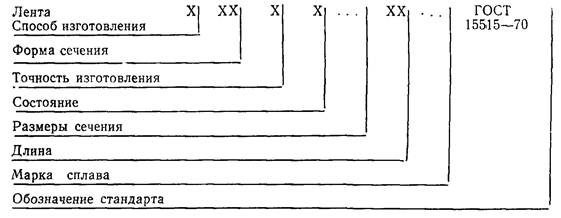

«Условные обозначения ленты проставляются по схеме:

при следующих сокращениях:

способа изготовления:                  электролизная     - Э;

формы сечения:                             прямоугольная    - ПР;

длины:                                            немерная              - НД.

Знак «´» ставится вместо отсутствующих данных (кроме обозначения длины).

Пример условного обозначения электролизной ленты прямоугольного сечения, толщиной 0,10 мм, шириной 600 мм, немерной длины, из никеля марки H-1:

Лента ЭПРХХ 0,10´600 НД Н-1 ГОСТ 15515-70».

Пункт 2.1 изложить в новой редакции: «2.1. Ленты изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Ленты должны изготовлять из никеля марки Н-1 с химическим составом по ГОСТ 849-70. Массовая доля железа в никеле допускается до 0,025 %».

Пункт 2.2. Заменить слово: «поставляться» на «изготовляться».

Пункт 2.3. Последний абзац. Заменить слово: «сторонами» на «изготовителем и потребителем».

Пункт 2.4 изложить в новой редакции: «2.4. Ленты должны выдерживать испытания на отсутствие водородной болезни».

Пункт 2.6 исключить.

Стандарт дополнить разделом - 3а (перед разд. 3):

«3а. Правила приемки

3а.1. Ленты принимают партиями. Партия должна состоять из лент одного размера и быть оформлена одним документом о качестве, содержащим:

товарный знак или товарный знак и наименование предприятия-изготовителя;

марку металла;

размер ленты;

номер партии;

массу нетто партии;

гриф «Для электронной промышленности»;

обозначение настоящего стандарта.

Масса партии должна быть не более 350 кг.

3а.2. Контролю внешнего вида и размеров должен быть подвергнут каждый рулон.

3а.3. Испытанию на отсутствие водородной болезни и вытяжку сферической лунки подвергают три рулона партии.

3а.4. Для проверки химического состава отбирают два рулона от партии.

3а.5. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторное испытание на удвоенной выборке, взятой от той же партии. Результаты повторных испытаний распространяются на всю партию».

Раздел 3 изложить в новой редакции:

«3. Методы испытаний

3.1. Качество поверхности ленты проверяют визуально без применения увеличительных приборов.

3.2. Толщину лент определяют по массе образца размером 40´40 мм с допуском ±0,1 мм. Номинальная и минимальная массы образцов и соответствующие им толщины лент приведены в рекомендуемом приложении. Каждый образец взвешивают отдельно с точностью до 10 мг. Для взвешивания отбирают по три образца от рулона. Два образца отбирают не ближе, чем 10 мм от краев ленты и один образец отбирают от середины ленты.

3.3. Для испытания на исчезновение местных потемнений и цветов побежалости отбирают по одному образцу размером 40´40 мм от каждого дефектного участка в рулоне. Образцы отжигают в среде водорода при температуре (900 ± 15) °С в течение 30 мин.

3.4. Для испытания на отсутствие водородной болезни отбирают два образца шириной 60 мм и длиной 100 мм по одному от каждого конца рулона. Образцы отжигают в водороде при температуре (900 ± 15) °С в течение 30 мин. На образцах лент, подвергнутых испытанию на отсутствие водородной болезни, не должно наблюдаться вздутий.

3.5. Для испытания на вытяжку сферической лунки отбирают по одному образцу шириной 90 мм от конца каждого рулона лент. Образцы отжигают в водороде при температуре (900 ± 15) °С в течение 30 мин. Испытания проводят по ГОСТ 10510-80. Допускается проводить испытание в ручном режиме. Результаты испытания определяют на трех лунках каждого образца.

3.6. Химический анализ лент проводят по ГОСТ 13047.1-81 - ГОСТ 13047.18-81, ГОСТ 6012-78. При разногласиях в оценке результатов анализа определения проводят по ГОСТ 13047.1-81 - ГОСТ 13047.18-81.

Отбор и подготовку проб для определения химического состава проводят по ГОСТ 24231-80».

Пункт 4.1 изложить в новой редакции: «4.1. Ленты должны быть свернуты в рулоны. Между витками лент прокладывают кабельную безворсную бумагу на ГОСТ 645-79, конденсаторную бумагу по ГОСТ 1908-77 или телефонную бумагу по ГОСТ 3553-73.

Рулоны лент должны быть намотаны на деревянные втулки. В одном рулоне не должно быть более четырех кусков лент. Рулоны лент обертывают парафинированной бумагой по ГОСТ 9569-79 и упаковывают в ящики типов I, II по ГОСТ 2991-76. Масса грузового места не должна превышать 60 кг.

Укрупнение грузовых мест в транспортные пакеты проводят по ГОСТ 21929-76».

Пункт 4.2. Заменить слова: «должна быть прикреплена бирка» на «должен быть прикреплен ярлык», «наименования или товарного знака» на «товарного знака или товарного знака и наименования», «номера настоящего стандарта» на «обозначения настоящего стандарта».

Пункт 4.4 изложить в новой редакции: «4.4. Транспортная маркировка грузовых мест - по ГОСТ 14192-77».

Пункт 4.5 исключить.

Пункт 4.6 изложить в новой редакции: «4.6. Ленты транспортируют транспортом всех видов в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида».

Пункт 4.7. Заменить слово: «реагентов» на «веществ».

Раздел 4 дополнить пунктом - 4.8: «4.8. Потребители обязаны при получении лент выдержать их на складе нераспакованными (в ящиках) не менее трех суток. По истечении этого срока ящики должны быть распакованы и рулоны лент разложены по стеллажам складского помещения.

Запрещается в зимнее время раскрывать ящики на открытом воздухе».

Приложение. Заменить наименования таблицы и граф: «Номинальный и минимальный вес» на «Номинальная и минимальная масса», «Номинальный вес, г» на «Номинальная масса, кг · 10^-3», «Минимальный вес, г» на «Минимальная масса, кг · 10^-3».

Примечание изложить в новой редакции: «Примечание. Плотность принята равной 8,8 г/см³».

(ИУС № 2 1983 г.)
