Изменение № 1 ГОСТ 11860-85 Гайки колпачковые класса точности А. Конструкция и размеры
Утверждено и введено в действие Постановлением Госстандарта России от 06.07.92 № 651
Дата введения 01.01.93
Пункт 1 дополнить абзацем «Требования настоящего стандарта являются обязательными».

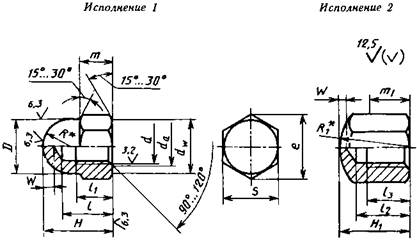

Пункт 2 изложить в новой редакции: «2. Конструкция и размеры гаек исполнения 1 должны соответствовать указанным на чертеже и в табл. 1, гаек исполнения 2 - указанным на чертеже и в табл. 2. (табл. 1, 2 см. с. 58, 59)
________
* Размер для справок.
m1 - минимальная высота «под ключ».
Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 ГОСТ 11860-85
То же, исполнения 2, с мелким шагом резьбы с полем допуска 6Н, класса прочности 6, с цинковым покрытием толщиной 6 мкм, хроматированным, с размером «под ключ» S = 16 мм:
Гайка 2M12´1,25-6H.6.016(sl6) ГОСТ 11860-85».
Приложение изложить в новой редакции: (см. с. 60)
мм
|
Номинальный диаметр резьбы d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
|
|
Шаг резьбы |
крупный |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
3 |
||
|
мелкий |
- |
- |
- |
- |
1 |
1,25 |
1,5 |
2 |
||||||
|
Размер «под ключ» S |
5,5 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
|
|
Диаметр описанной окружности е, не менее |
6,0 |
7,7 |
8,8 |
11,1 |
14,4 |
17,8 |
20,0 |
23,4 |
26,7 |
30,1 |
33,5 |
37,7 |
40,0 |
|
|
H, пред откл. по h 14 |
7,5 |
8,0 |
10,0 |
12,0 |
15,0 |
18,0 |
22,0 |
25,0 |
28,0 |
32,0 |
34,0 |
39,0 |
42,0 |
|
|
m, пред откл. по h 14 |
2,4 |
3,2 |
4,0 |
5,0 |
6,5 |
8.0 |
10,0 |
11,0 |
13,0 |
15,0 |
16,0 |
18,0 |
19,0 |
|
|
D, пред. откл. по h 14 |
5,0 |
6,5 |
7,5 |
9,5 |
12,5 |
15,0 |
17,0 |
20,0 |
23,0 |
26,0 |
28,0 |
33,0 |
34,0 |
|
|
dа |
не более |
3,45 |
4,60 |
5,75 |
6,75 |
8,75 |
10,80 |
13,00 |
15,10 |
17,30 |
19,40 |
21,60 |
23,80 |
25,90 |
|
не менее |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
|
R≈ |
2,5 |
3,2 |
3,7 |
4,7 |
6,2 |
7,5 |
8,5 |
10,0 |
11,5 |
13,0 |
14,0 |
16,5 |
17,0 |
|
|
l, пред. откл. по js 15 |
5,0 |
5,5 |
7,5 |
8,0 |
11 |
13 |
16 |
18 |
21 |
25 |
26 |
29 |
31 |
|
|
l1, не менее |
2 |
3 |
3,8 |
4 |
6 |
7 |
9 |
11 |
13 |
14 |
16 |
18 |
19 |
|
|
dw, не менее |
5,0 |
5,8 |
6,8 |
8,3 |
11,3 |
14,3 |
16,2 |
19,2 |
22,2 |
25,3 |
28,2 |
31,4 |
33,2 |
|
|
w, не менее |
2.0 |
3,0 |
4,0 |
5,0 |
6,0 |
|||||||||
мм
|
Номинальный диаметр резьбы d |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
|
|
Шаг резьбы |
крупный |
0,7 |
0,8 |
1 |
1,25 |
1.5 |
1,75 |
2 |
2,5 |
3 |
|||
|
мелкий |
- |
- |
- |
1 |
1,25 |
1,5 |
2 |
||||||
|
Размер «под ключ» S, пред. откл. по hl3 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
|
|
Диаметр описанной окружности е. не менее |
7,7 |
8,8 |
11,1 |
14,4 |
17,8 |
20,0 |
23,4 |
26,7 |
30,1 |
33,5 |
37,7 |
40,0 |
|
|
H1, пред. откл. по h 14 |
5,5 |
7 |
9 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
30 |
|
|
т1, не менее |
2,75 |
3,5 |
4,5 |
6 |
7 |
8 |
9 |
10 |
11 |
12,5 |
14 |
15 |
|
|
dа |
не более |
4,60 |
5,75 |
6,75 |
8,75 |
10,80 |
13,00 |
15,10 |
17,30 |
19,40 |
21,60 |
23,80 |
25,90 |
|
не менее |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
|
R1≈ |
8 |
10 |
12 |
15 |
20 |
25 |
28 |
30 |
32 |
35 |
35 |
40 |
|
|
l2, не более |
4,4 |
5,2 |
7 |
9,5 |
11 |
13,5 |
15 |
17 |
19 |
21 |
22 |
24 |
|
|
l3, не менее |
3 |
3,8 |
4 |
6 |
7 |
9 |
11 |
13 |
14 |
16 |
18 |
19 |
|
|
dw, не менее |
6,3 |
7,2 |
9,0 |
11,7 |
11,6 |
16,6 |
19,6 |
22,5 |
25,3 |
28,2 |
31,7 |
33,6 |
|
|
w, не менее |
1 |
1,5 |
2 |
2,5 |
3 |
||||||||
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Для изделий, спроектированных до 01.01.93, допускается применять гайки М10, М12, M14 и М22 исполнений 1 и 2 с размерами, указанными в приложении 2.
Таблица 3
Масса стальных гаек с крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг, исполнения |
|
|
1 |
2 |
|
|
3 |
0,92 |
- |
|
4 |
1,60 |
1,30 |
|
5 |
2,43 |
2,16 |
|
6 |
4,93 |
4.40 |
|
8 |
10,00 |
9,67 |
|
10 |
17,46 |
16,91 |
|
12 |
26,06 |
22,04 |
|
14 |
40,40 |
34,74 |
|
16 |
57,80 |
48,78 |
|
18 |
83,68 |
67,48 |
|
20 |
102,13 |
94.87 |
|
22 |
167,00 |
137,10 |
|
24 |
192,60 |
174,40 |
Для определения массы алюминиевых и латунных гаек значения массы, указанные в таблице, следует умножить на коэффициенты:
0,356 - для алюминиевого сплава;
1,080 - для латуни».
Стандарт дополнить приложением - 2:
«ПРИЛОЖЕНИЕ 2 Справочное
Таблица 4
мм
|
Номинальный диаметр резьбы d |
10 |
12 |
14 |
22 |
|
Размер «под ключ» |
17 |
19 |
22 |
32 |
|
Диаметр описанной окружности е, не менее |
18,9 |
21,1 |
24,5 |
35,7 |
|
lw, не менее |
15,3 |
17,2 |
20,2 |
29,5 |
|
D, пред. откл. по h 14 |
16 |
18 |
21 |
30 |
|
R≈ |
8,0 |
9,0 |
10,5 |
15,0 |
Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия:
Гайка М10-6Н.6 ГОСТ 11860-85».
(ИУС № 9 1992 г.)
