Изменение № 1 ГОСТ 22937-78 Цепи местные двухполюсные систем телеграфной связи и передачи данных. Типы и основные параметры

Постановлением Государственного комитета СССР по стандартам от 25.04.84 № 1421 срок введения установлен

с 01.11.84

Вводную часть после слов «согласующие устройства» дополнить словами: «или телеграфная каналообразующая аппаратура».

Пункт 2.1 дополнить примечанием: «Примечание. Допускается Rвх = 3000 ± 300 Ом».

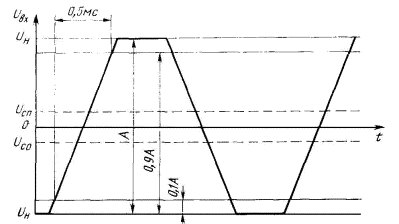

Пункт 2.2. Чертеж 2 заменить новым:

Uвх - напряжение сигнала на входе ТГА, АПД;

Uсп, Uсо - напряжение срабатывания входного устройства для положительной и отрицательной полярностей сигнала;

Uн - номинальное напряжение сигнала на входе ТГА, АПД;

А - удвоенная амплитуда сигнала.

Черт. 2

Пункт 2.3. Заменить слова: «Переход в это состояние должен осуществляться в интервале от 1 до 100 мс после скачкообразного понижения напряжения» на «Переход в это состояние должен осуществляться в одном из режимов: в интервале от 1 до 100 мс или в интервале от 1 до 50 мс после скачкообразного понижения напряжения. Второй режим является предпочтительным».

Пункт 3.4. Заменить значения: 16 - 27 на 16 - 30, 14 - 27 на 14 - 30, 14 - 25 на 14 - 30, 10 - 25 на 10 - 30.

(ИУС № 8 1984 г.)
