Дополнение
К «ТИПОВОЙ ЭНЕРГЕТИЧЕСКОЙ
ХАРАКТЕРИСТИКЕ ТУРБОАГРЕГАТА
ПТ-135/165-130/15 ТМЗ ТХ 34-70-004-83»
![](4294851285.files/x002.jpg)
СОЮЗТЕХЭНЕРГО
МОСКВА
1989
РАЗРАБОТАНО
предприятием «Уралтехэнерго» Производственного объединения по наладке,
совершенствованию технологии и эксплуатации электростанций и сетей
«Союзтехэнерго»
ИСПОЛНИТЕЛЬ
С.М. СОКОЛОВ
УТВЕРЖДЕНО Главным
научно-техническим управлением энергетики и электрификации 12.08.86 г.
Главный
инженер В.В. НЕЧАЕВ
Дополнительно
к Типовой энергетической характеристике (ТЭХ) турбоагрегата
ПГ-135/165-130/15 ТМЗ (М.: СПО Союзтехэнерго, 1984) составлены поправки к
мощности, расходу свежего пара и удельному расходу теплоты на отклонение
параметров и условий работы от номинальных. Часть поправок ТЭХ заменяется.
Поправки
рассчитаны в соответствии с «Методикой расчета поправок к мощности, расходу
свежего пара, удельному расходу теплоты на отклонение параметров и условий
работы от номинальных» (М.: СПО Союзтехэнерго, 1986).
При замене поправочных кривых и
дополнении их необходимо руководствоваться следующей таблицей.
Наименование
|
Обозначение графика
|
в ТЭХ
|
в Дополнении
|
Конденсационный режим
|
|
|
Поправки
на давление и температуру свежего пара
|
Рис. 9, 10
|
Рис. 1
|
Режим с отборами пара
|
|
|
Поправки
на отклонение от номинальных:
|
|
|
- давления
свежего пара
|
Рис. 80, а; 81, а, 74, 75
|
Рис. 2,
3
|
-
температуры свежего пара
|
Рис. 80, в; 81, в
|
Рис. 4,
5
|
-
давления пара в камере производственного отбора
|
Рис. 80, ж; 81, е
|
Рис. 6
|
-
температуры обратной сетевой воды
|
Рис. 80, з
|
Рис. 7,
8
|
- на
отключение группы ПВД
|
-
|
Рис. 9,
10
|
- расхода
и температуры питательной воды
|
-
|
Рис. 11,
а, б
|
- на
переброску возврата конденсата производственного отбора перед ПНД № 3
|
Рис. 65, 66
|
Рис. 12,
13
|
Пример
пользования настоящим материалом приведен в приложении.
Рис. 1
|
ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА И
УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ НА ОТКЛОНЕНИЕ НАЧАЛЬНЫХ ПАРАМЕТРОВ ПАРА ОТ НОМИНАЛЬНЫХ
В КОНДЕНСАЦИОННОМ РЕЖИМЕ
|
Тип
ПГ-135/165-130/15
ТМЗ
|
DР0
= Р0 - 13 МПа (130 кгс/см2)
![](4294851285.files/x004.jpg)
![](4294851285.files/x006.gif)
Dt0
= t0 - 555 °C
![](4294851285.files/x008.jpg)
![](4294851285.files/x010.gif)
Рис. 2
|

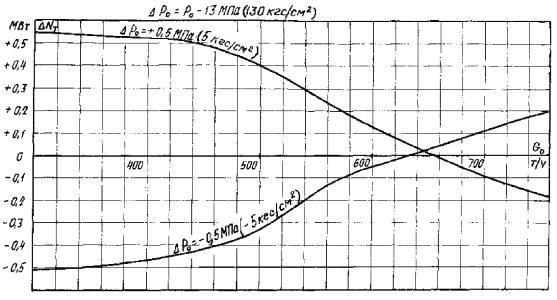

ПОПРАВКА К МОЩНОСТИ ТУРБИНЫ НА
ОТКЛОНЕНИЕ ДАВЛЕНИЯ СВЕЖЕГО ПАРА ОТ НОМИНАЛЬНОГО В РЕЖИМЕ С ОТБОРАМИ ПАРА
|
Тип ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x012.jpg)
Рис. 3
|

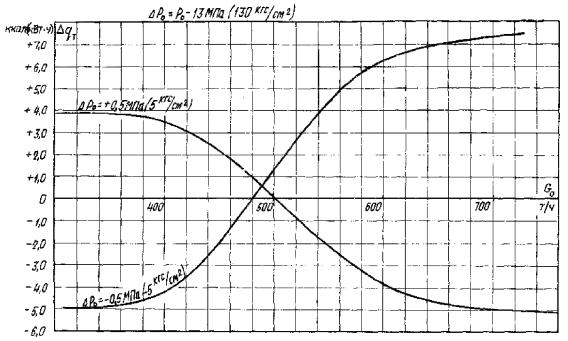

ПОПРАВКА К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ НА
ОТКЛОНЕНИЕ ДАВЛЕНИЯ СВЕЖЕГО ПАРА ОТ НОМИНАЛЬНОГО В РЕЖИМЕ С ОТБОРАМИ ПАРА
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x014.jpg)
Рис. 4
|

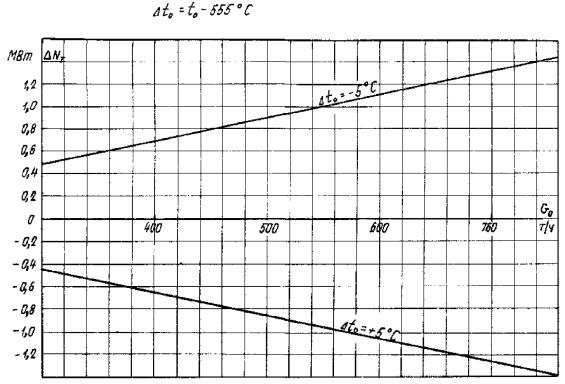

ПОПРАВКА К МОЩНОСТИ ТУРБИНЫ НА ОТКЛОНЕНИЕ
ТЕМПЕРАТУРЫ СВЕЖЕГО ПАРА ОТ НОМИНАЛЬНОЙ В РЕЖИМЕ С ОТБОРАМИ ПАРА
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x016.jpg)
Рис. 5
|

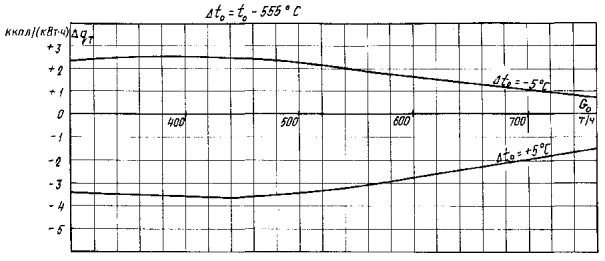

ПОПРАВКА К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ НА
ОТКЛОНЕНИЕ ТЕМПЕРАТУРЫ СВЕЖЕГО ПАРА ОТ НОМИНАЛЬНОЙ В РЕЖИМЕ С ОТБОРАМИ ПАРА
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x018.gif)
Рис. 6
|

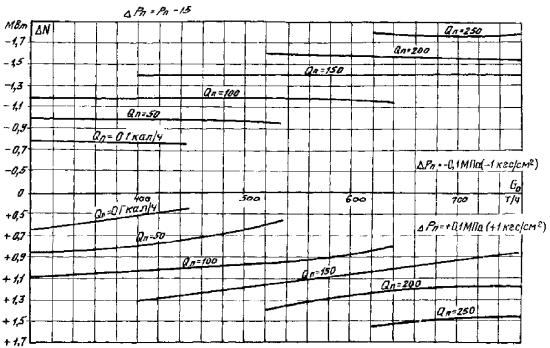

ПОПРАВКА К МОЩНОСТИ ТУРБИНЫ НА
ОТКЛОНЕНИЕ ДАВЛЕНИЯ ПАРА В КАМЕРЕ ПРОИЗВОДСТВЕННОГО ОТБОРА ОТ НОМИНАЛЬНОГО В
РЕЖИМЕ С ОТБОРАМИ ПАРА
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x020.jpg)

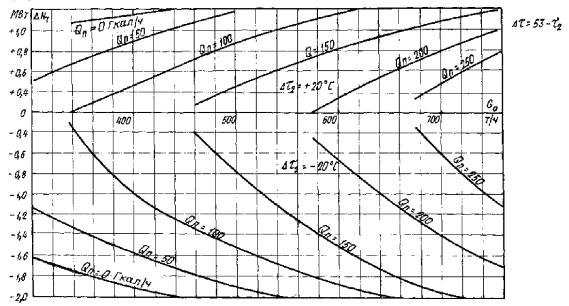

Рис. 7
|
ПОПРАВКА К МОЩНОСТИ ТУРБИНЫ НА ОТКЛОНЕНИЕ
ТЕМПЕРАТУРЫ ОБРАТНОЙ СЕТЕВОЙ ВОДЫ ОТ НОМИНАЛЬНОЙ В РЕЖИМЕ С ОТБОРАМИ ПАРА
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x022.jpg)

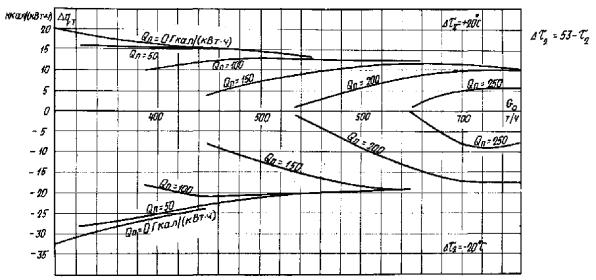

Рис. 8
|
ПОПРАВКА К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ НА
ОТКЛОНЕНИЕ ТЕМПЕРАТУРЫ ОБРАТНОЙ СЕТЕВОЙ ВОДЫ ОТ НОМИНАЛЬНОЙ В РЕЖИМЕ С
ОТБОРАМИ ПАРА
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x024.jpg)

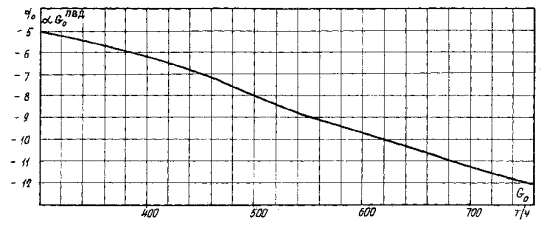

Рис. 9
|
ПОПРАВКА К РАСХОДУ СВЕЖЕГО ПАРА НА
ОТКЛЮЧЕНИЕ ГРУППЫ ПВД
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x026.gif)
Рис. 10
|

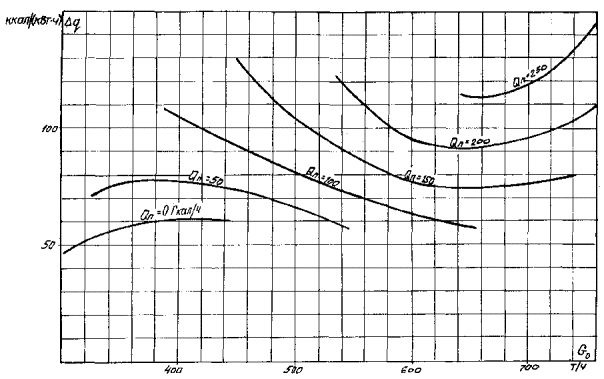

ПОПРАВКА К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ НА
ОТКЛЮЧЕНИЕ ГРУППЫ ПВД
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x028.gif)
Рис. 11
|
попРАвки к удЕЛЬному рАсХОДУ тЕпЛотЫ
|
Тип
ПТ-135/165-130/15 ВС
|
а)

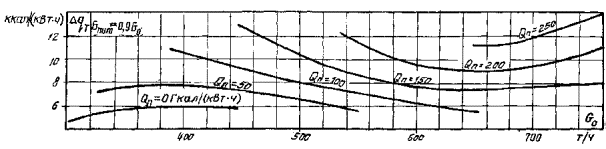

На отклонение расхода питательной воды от расхода свежего пара
![](4294851285.files/x030.gif)
б)

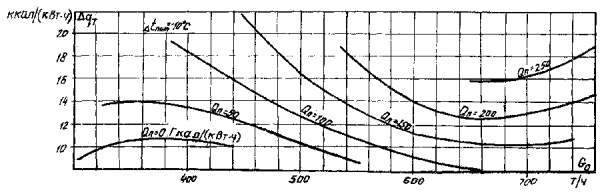

На отклонение температуры конечного подогрева питательной воды
![](4294851285.files/x032.gif)

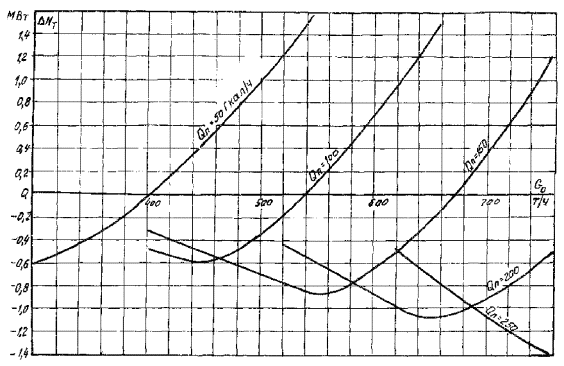

Рис. 12
|
ПОПРАВКА К МОЩНОСТИ ТУРБИНЫ НА ПЕРЕБРОСКУ
ВОЗВРАТА КОНДЕНСАТА ПРОИЗВОДСТВЕННОГО ОТБОРА ПЕРЕД ПНД № 3
|
Тип ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x034.gif)
Рис. 13
|

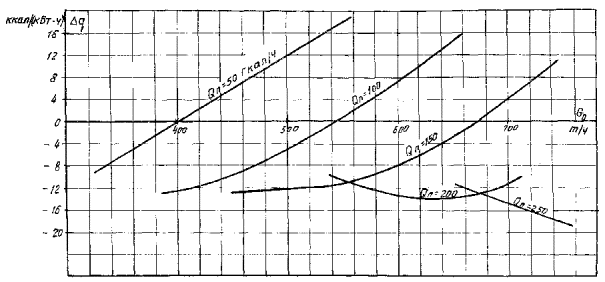

ПОПРАВКА К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ НА
ПЕРЕБРОСКУ ВОЗВРАТА КОНДЕНСАТА ПРОИЗВОДСТВЕННОГО ОТБОРА ПЕРЕД ПНД № 3
|
Тип
ПТ-135/165-130/15 ТМЗ
|
![](4294851285.files/x036.gif)
Приложение
ПРИМЕР
ОПРЕДЕЛЕНИЯ РАСХОДА СВЕЖЕГО ПАРА И УДЕЛЬНОГО РАСХОДА ТЕПЛОТЫ
Исходные данные: Nт = 120 МВт; Qп = 100 Гкал/ч; Qт = 60 Гкал/ч; P0 = 13,5 МПа (135 кгс/см2);
t0 =
550 °С; Pп = 1,4 МПа (14 кгс/см2); Pвто = 0,16 МПа (1,6 кгс/см2); Р2 = 5 кПа (0,05 кгс/см2);
Т2 = 33 °С.
Конденсат
производственного отбора возвращается в линию основного конденсата перед ПНД №
3.
Прочие
параметры и условия - номинальные.
Режим
подогрева сетевой воды - двухступенчатый.
Определить расход свежего пара, полный и удельный
расходы теплоты при заданных условиях.
Показатель
|
Обозначение
|
Способ определения
|
Полученное значение
|
Недовыработка
мощности в ЦСНД за счет теплофикационного отбора, МВт
|
DN![](4294851285.files/x038.gif)
|
DN = 0,1968
· Qт
|
11,8
|
Приблизительное
значение фиктивной мощности турбины, МВт
|
![](4294851285.files/x041.gif)
|
= Nт + DN![](4294851285.files/x044.gif)
|
131,8
|
Расход
свежего пара при номинальных условиях и заданных расходах пара в отборы, т/ч
|
![](4294851285.files/x046.gif)
|
Рис.
78 ТЭх
|
575
|
Приблизительное
значение расхода пара на входе в ЦСНД, т/ч
|
![](4294851285.files/x048.gif)
|
Рис.
78 ТЭх
|
324
|
Энтальпия
пара производственного отбора, ккал/кг
|
iп
|
Рис.
21 ТЭХ
|
712,0
|
Расход
пара в производственный отбор, т/ч
|
Gп
|
Gп = ![](4294851285.files/x050.gif)
|
163,6
|
Минимально
возможное давление в камере производственного отбора, МПа (кгс/см2)
|
![](4294851285.files/x052.gif)
|
Рис.
80, д, ТЭХ
|
1,35
(13,5)
|
Минимально
возможное давление в камере ВТО, МПа (кгс/см2)
|
![](4294851285.files/x054.gif)
|
Рис.
80, б, ТЭХ
|
0,11
(1,1)
|
Приблизительное
значение расхода пара на входе в ЧНД, т/ч
|
![](4294851285.files/x056.gif)
|
Рис.
47 ТЭХ
|
158
|
Поправки
к мощности на отклонение от номинальных, МВт:
|
|
|
|
давления свежего пара
|
DN![](4294851285.files/x058.gif)
|
Рис.
2, по G0, Qп
|
+0,2
|
температуры свежего пара
|
DN![](4294851285.files/x060.gif)
|
Рис.
4, по , Qп
|
+1,06
|
давления пара в камере
производственного отбора
|
DN![](4294851285.files/x064.gif)
|
Рис.
6, по , Qп
|
-1,2
|
температуры обратной сетевой воды
|
DN![](4294851285.files/x067.gif)
|
Рис.
7, по G0, Qп
|
+1,1
|
на переброску возврата конденсата
производственного отбора
|
DNсх
|
Рис.
13, по G0, Qп
|
+0,4
|
Суммарная
поправка
|
ΣDNт
|
ΣDNт = DN + DN + DN + DN + DNсх + DN + DN![](4294851285.files/x075.gif)
|
+3,22
|
Уточненная
фиктивная мощность, МВт
|
![](4294851285.files/x077.gif)
|
= + ΣDNт
|
135
|
Расход
свежего пара при заданных условиях, т/ч
|
G0
|
Рис.
78 ТЭХ, по и Gп
|
580
|
Определение
расходов теплоты:
|
|
|
|
фиктивная мощность, МВт
|
![](4294851285.files/x085.gif)
|
= + DNвто + DN![](4294851285.files/x090.gif)
|
133
|
фиктивный удельный расход теплоты,
ккал/(кВт · ч)
|
![](4294851285.files/x092.gif)
|
Рис.
72 ТЭХ, по ![](4294851285.files/x094.gif)
|
1880
|
расходы теплоты при Рвто = 0,16 МПа (1,6 кгс/см2)
и Р2 = 5 кПа (0,05
кгс/см2):
|
|
|
|
полный, Гкал/ч
|
![](4294851285.files/x096.gif)
|
= ![](4294851285.files/x100.gif) · 10-3 +
Qп
|
351,0
|
удельный, ккал/(кВт·ч)
|
![](4294851285.files/x104.gif)
|
![](4294851285.files/x106.gif)
|
1591
|
Поправки
к удельному расходу теплоты на отклонение от номинальных, ккал/(кВт · ч):
|
|
|
|
давления свежего пара
|
Dq![](4294851285.files/x108.gif)
|
Рис.
3, по G0, Qп
|
-3,2
|
температуры свежего пара
|
Dq![](4294851285.files/x110.gif)
|
Рис.
5, по G0, Qп
|
+1,8
|
давления пара в камере
производственного отбора
|
Dq![](4294851285.files/x112.gif)
|
Рис.
76 ТЭХ, по G0, Qп
|
-8,2
|
температуры обратной сетевой воды
|
Dq![](4294851285.files/x114.gif)
|
Рис.
8, по G0, Qп
|
+12,5
|
на переброску возврата конденсата
производственного отбора
|
Dq![](4294851285.files/x116.gif)
|
Рис.
13, по G0, Qп
|
+5,0
|
Суммарная
поправка
|
ΣDqт
|
ΣDqт = Dq + Dq + Dq + Dq + Dq![](4294851285.files/x121.gif)
|
+7,9
|
Удельный
расход теплоты при заданных условиях, ккал/(кВт · ч)
|
qт
|
qт = + ΣDqт
|
1598,9
|
Полный
расход теплоты, Гкал/ч
|
Q0
|
Q0 = qтNт + Qп + Qт
|
351,8
|
|
