МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ НАУЧНО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ

ДОПОЛНЕНИЕ
К «ТИПОВОЙ ЭНЕРГЕТИЧЕСКО
Й
ХАРАКТЕРИСТИКЕ ТУРБОАГРЕГАТА ПТ-80
/100-130/13 ЛМЗ»

ТХ 34-70-010-85





Москва 1989



РАЗРАБОТАНО Московским головным предприятием Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго»

ИСПОЛНИТЕЛИ М.А. УХОБОТИН, М.А. РЯБКИНА

УТВЕРЖДЕНО Главным научно-техническим управлением энергетики и электрификации 12.08.86 г.

Главный инженер В.В. НЕЧАЕВ



Дополнительно к Типовой энергетической характеристике (ТЭХ) турбоагрегата ПТ-80/100-130/13 ЛМЗ (М.: СПО Союзтехэнерго, 1985) составлены поправки к мощности, расходу свежего пара и удельному расходу теплоты на отклонение параметров и условий работы от номинальных. Часть поправок ТЭХ заменяется.

Поправки рассчитаны в соответствии с «Методикой расчета поправок к мощности, расходу свежего пара, удельному расходу теплоты на отклонение параметров и условий работы от номинальных» (М.: СПО Союзтехэнерго, 1986).

При замене поправочных кривых и дополнении их необходимо руководствоваться следующей таблицей.

Наименование

Обозначение графика

в ТЭХ

в Дополнении

Конденсационный режим





Поправки на отклонение от номинальных:





- давления свежего пара

Рис. 10, а

Рис. 1, а

- температуры свежего пара

Рис. 10, б

Рис. 1, б

- давления отработавшего пара

Рис. 11, б, в

Рис. 2, а, б

- на отключение группы ПВД

Рис. 11, а

Рис. 3, а

- расхода питательной воды

Рис. 10, б

Рис. 3, б

- температуры питательной воды

Рис. 10, г

Рис. 3, в

Режим с регулируемыми отборами





Поправки на отклонение от номинальных:





- давления в камере верхнего теплофикационного отбора (ВТО)

Рис. 43

Рис. 4

- давления в камере нижнего теплофикационного отбора (НТО)

-

Рис. 5

- давления отработавшего пара

Рис. 44

Рис. 6

- на переброску возврата конденсата производственного отбора за ПНД № 2

-

Рис. 7

- давления свежего пара

Рис. 46

Рис. 8, а, б

- температуры свежего пара

Рис. 47

Рис. 9, а, б

- давления пара в камере производственного отбора

Рис. 48

Рис. 10, а, б

- температуры обратной сетевой воды

Рис. 41, б

Рис. 11, а, б

- на отключение группы ПВД

-

Рис. 12, а, б

- расхода питательной воды

-

Рис. 13, а, б

- температуры питательной воды

-

Рис. 13, в, г

Минимально возможное давление пара в камере производственного отбора

-

Рис. 14

Поправки к удельной выработке электроэнергии по теплофикационному циклу на отклонение параметров свежего пара от номинальных

-

Рис. 15, а, б, в, г

То же на отклонение давления пара в камерах регулируемых отборов

-

Рис. 16, а, б, в

Примеры пользования настоящим материалом приведены в приложении.

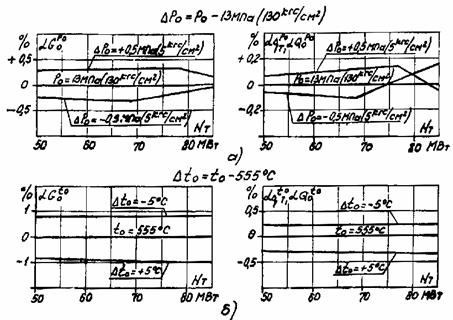

Рис. 1. Поправки к расходам свежего пара и теплоты при конденсационном режиме:

а - на отклонение давления свежего пара от номинального на ±0,5 МПа (5 кгс/см2); б - на отклонение температуры свежего пара от номинальной на ±5 °С

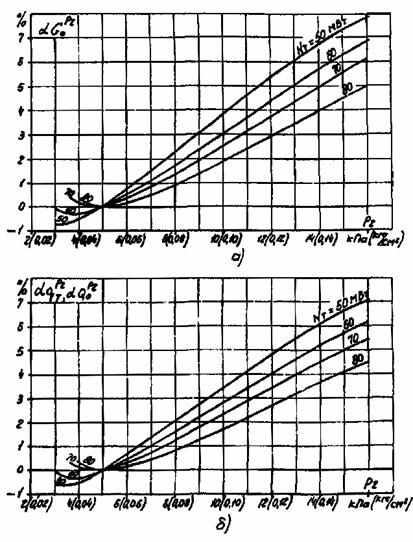

Рис. 2. Поправки к расходам свежего пара и теплоты при конденсационном режиме на отклонение давления отработавшего пара от номинального:

а - к расходу свежего пара; б - к полному и удельному расходам теплоты

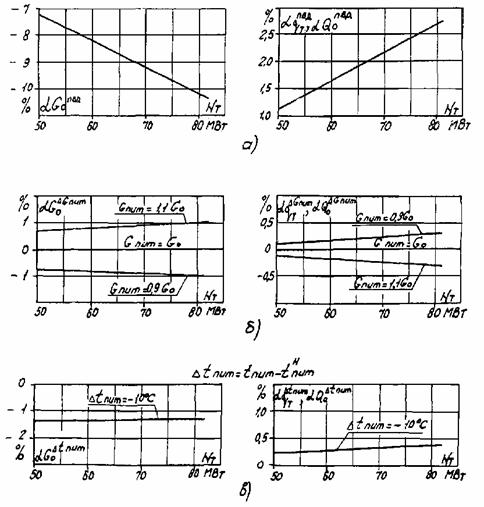

Рис. 3. Поправки к расходам свежего пара и теплоты на отклонение режима ПВД от расчетного при конденсационном режиме:

а - на отключение группы ПВД; б - на отличие расхода питательной воды от расхода свежего пара; в - на недогрев питательной воды на 10 °С

ΔNPвто = ΔNзадPвто - ΔN0,12(12)Pвто

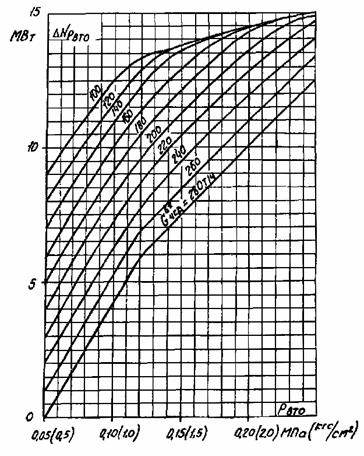

Рис. 4. Поправка к мощности турбины на отклонение давления в камере верхнего теплофикационного отбора от номинального при режимах с регулируемыми отборами и двухступенчатом подогреве сетевой воды

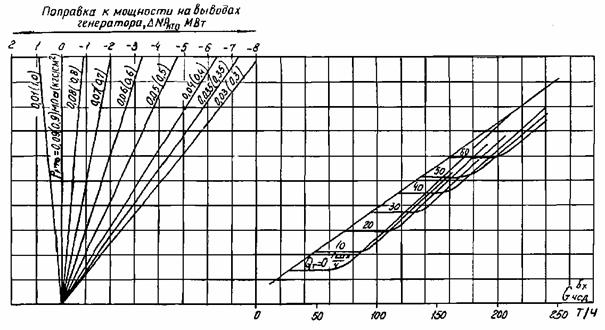

Рис. 5. Поправка к мощности турбины на отклонение давления в камере нижнего теплофикационного отбора от номинального при режимах с регулируемыми отборами и одноступенчатом подогреве сетевой воды

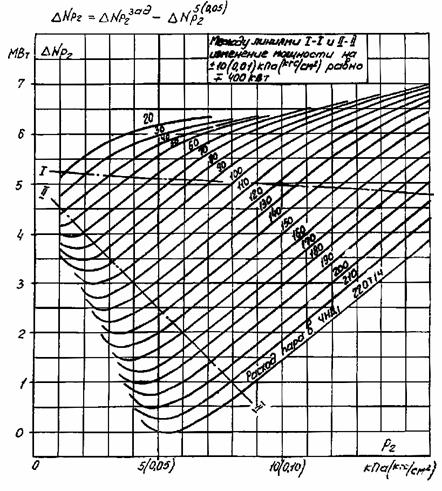

Рис. 6. Поправка к мощности турбины на отклонение давления отработавшего пара от номинального

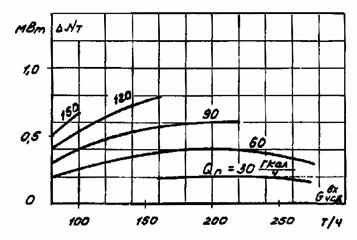

Рис. 7. Поправка к мощности турбины на переброску возврата конденсата производственного отбора за ПНД № 2 при режимах с регулируемыми отборами (условие: возврат конденсата 100 % при температуре 100 °С)

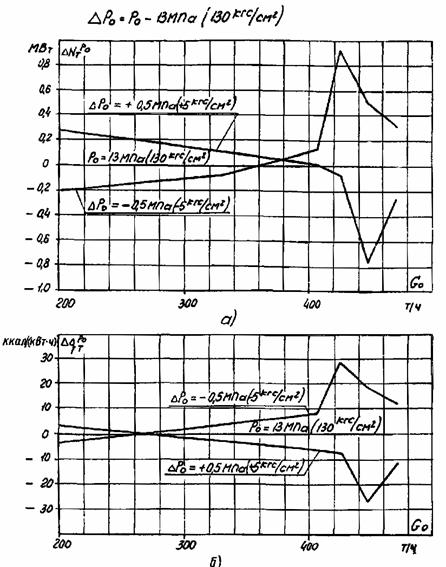

Рис. 8. Поправки на отклонение давления свежего пара от номинального на ±0,5 МПа (±5 кгс/см2) при режимах с регулируемыми отборами (усредненные):

а - к мощности турбины; б - к удельному расходу теплоты

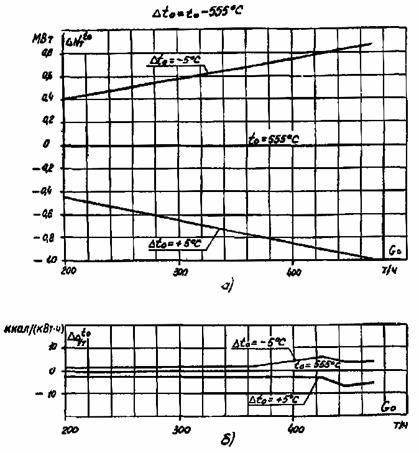

Рис. 9. Поправки на отклонение температуры свежего пара от номинальной на ±5 °С при режимах с регулируемыми отборами (усредненные):

а - к мощности турбины; б - к удельному расходу теплоты

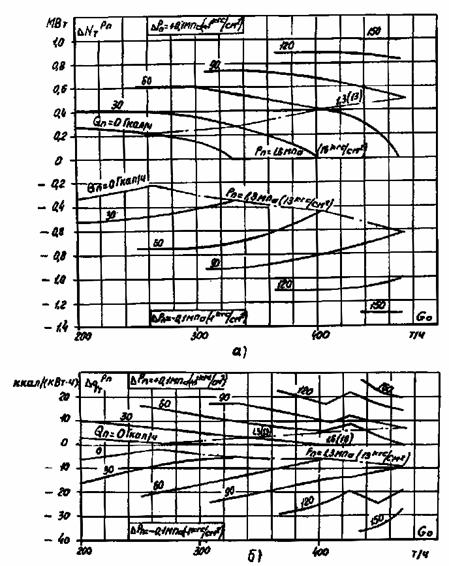

Рис. 10. Поправки на отклонение давления пара в камере производственного отбора от номинального на ±0,1 МПа (1 кгс/см2) при режимах с регулируемыми отборами:

а - к мощности турбины; б - к удельному расходу теплоты

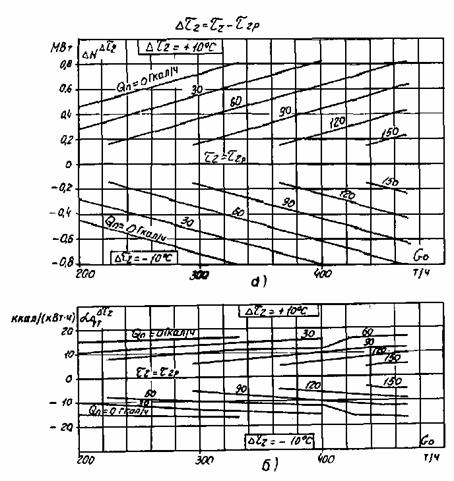

Рис. 11. Поправки на отклонение температуры обратной сетевой воды от расчетной на ±10 °С при двухступенчатом подогреве ее:

а - к мощности турбины; б - к удельному расходу теплоты

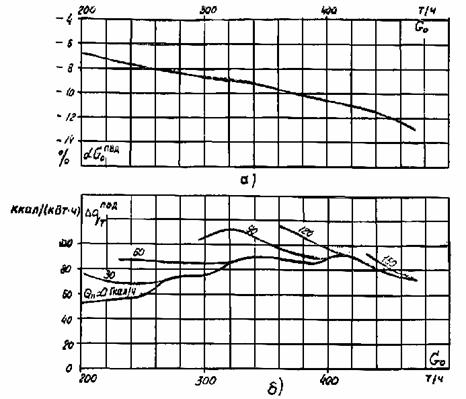

Рис. 12. Поправки на отключение группы ПВД при режимах с регулируемыми отборами:

а - к расходу свежего пара; б - к удельному расходу теплоты

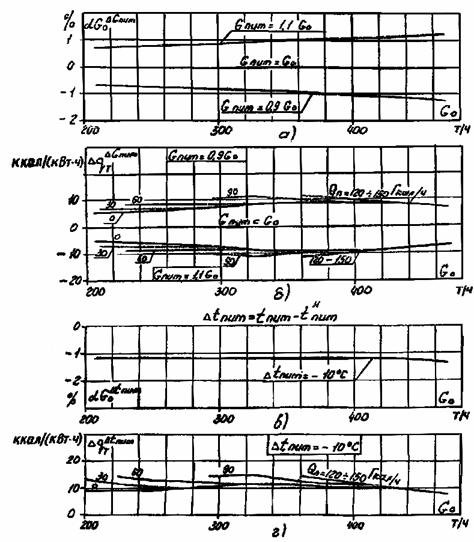

Рис. 13. Поправки на отличие режима ПВД от расчетного при работе с регулируемыми отборами:

а, б - соответственно к расходу свежего пара и удельному расходу теплоты на отличие расхода питательной воды от расхода свежего пара; в, г - соответственно к расходу свежего пара и удельному расходу теплоты на подогрев питательной воды на 10 °С

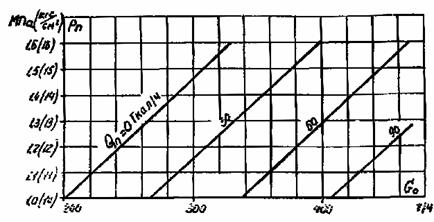

Рис. 14. Минимально возможное давление пара в камере производственного отбора

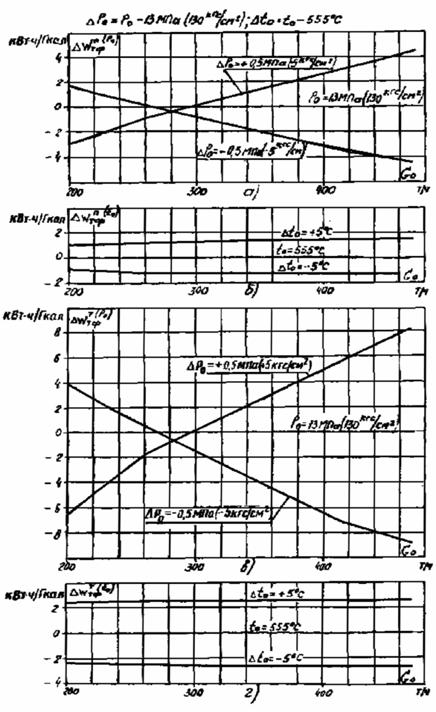

Рис. 15. Поправки на отклонение давления свежего пара на ±0,5 МПа (±5 кгс/см2) и температуры свежего пара на ±5 °С от номинальных значений к удельной выработке электроэнергии по теплофикационному циклу:

а, б - паром производственного отбора; в, г - паром теплофикационного отбора

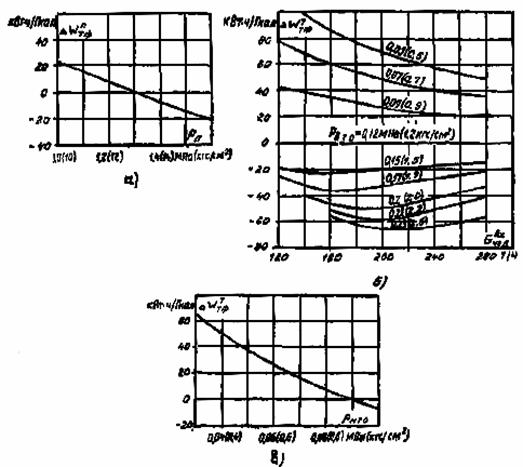

Рис. 16. Поправки на отклонение давления пара в камерах регулируемых отборов к удельным выработкам электроэнергии по теплофикационному циклу:

а - паром производственного отбора; б - паром теплофикационного отбора при двухступенчатом подогреве сетевой воды; в - паром теплофикационного отбора при одноступенчатом подогреве сетевой воды

Приложение

ПРИМЕРЫ ОПРЕДЕЛЕНИЯ РАСХОДОВ ТЕПЛОТЫ И СВЕЖЕГО ПАРА ПРИ ЗАДАННЫХ УСЛОВИЯХ

Пример 1. Конденсационный режим с отключенными регуляторами давления в отборах

Исходные данные: Nт = 70 МВт; р0 = 12,5 МПа (125 кгс/см2); t0 = 550 °С; р2 = 8 кПа (0,08 кгс/см2); Gпит = 0,93G0;

Δtпит = tпит - tнпит = -7 °С.

Требуется определить полный и удельный расходы теплоты и расход свежего пара.

Показатель

Обозначение

Способ определения

Полученное значение

Расход свежего пара при номинальных условиях, т/ч

G0н

Рис. 8 ТЭХ или формула

G0н = 6,6 + 3,72Nт + 0,11(Nт - 69,2)

267,1

Полный расход теплоты при номинальных условиях, Гкал/ч

Q0н

Рис. 8 ТЭХ или формула

Q0н = 15,6 + 2,04Nт

158,4

Удельный расход теплоты при номинальных условиях, ккал/(кВт · ч)

qтн

Рис. 8 ТЭХ или формула

qтн = Q0н/(Nт · 10-3)

2263

Поправки к удельному расходу теплоты на отклонение условий от номинальных, %:







давления свежего пара

αqт

Рис. 1, а

-0,1

температуры свежего пара

αqт

Рис. 1, б

+0,2

давления отработавшего пара

αqт

Рис. 2, б

+1,2

расхода питательной воды

αqт

Рис. 3, б

+0,2

температуры питательной воды

αqт

Рис. 3, в

+0,2

Суммарная поправка к удельному расходу теплоты

Σαqт

-

+1,7

Удельный расход теплоты при заданных условиях, ккал/(кВт · ч)

qт

qт = qтн(1 + Σαqт/100)

2301

Полный расход теплоты при заданных условиях, Гкал/ч

Q0

Q0 = qт · Nт · 10-3

161,1

Поправки к расходу свежего пара на отклонение условий от номинальных, %:







давления свежего пара

αG0

Рис. 1, а

-0,3

температуры свежего пара

αG0

Рис. 1, б

+0,8

давления отработавшего пара

αG0

Рис. 2, а

+1,4

расхода питательной воды

αG0

Рис. 3, б

-0,6

температуры питательной воды

αG0

Рис. 3, в

-0,9

Суммарная поправка к расходу свежего пара

ΣαG0

-

+0,4

Расход свежего пара при заданных условиях, т/ч

G0

G0 = G0н(1 + ΣαG0/100)

268,2

Пример 2. Одноступенчатый подогрев сетевой воды

Исходные данные: Nт = 65 МВт; Q0 = 90 Гкал/ч; Qт = 40 Гкал/ч; Рп = 1,0 МПа (10 кгс/см2);

Рн.т.о = 0,1 МПа (1,0 кгс/см2); прочие условия - номинальные.

Требуется определить расход свежего пара, полный и удельный расходы теплоты.

Номер п.п.

Показатель

Обозначение

Способ определения

Полученное значение

1

Недовыработка электроэнергии в ЧСНД за счет теплофикационного отбора, МВт

ΔNQт

ΔNQт = 0,160Qт

6,4

2

Приблизительное значение фиктивной мощности, МВт

Nтф'

Nтф' = Nт + ΔNQт

71,4

3

Расход свежего пара при номинальных условиях и заданной теплоте отборов, т/ч

G0'

Рис. 34 ТЭХ, по Nтф' и Qп

369

4

Приблизительное значение расхода пара на входе в ЧСД, т/ч

Gвх'ЧСД

Рис. 34 ТЭХ, по Nтф' и Qп

140

5

Максимально возможная теплота производственного отбора, Гкал/ч

Qпmax

Рис. 34, ТЭХ, по Nтф' и Qт

Св. 90

6

Минимально возможное давление в камере производственного отбора, МПа (кгс/см2)

рпmin

Рис. 14, по G'0 и Gп [работа при 1 МПа (10 кгс/см2) возможна]

До 1 (10)

7

Минимально возможное давление в камере нижнего теплофикационного отбора, МПа (кгс/см2)

рн.т.оmin

Рис. 40 ТЭХ, по Gвх'ЧСД и Qт

До 0,1 (1,0)



Поправки к мощности (МВт) для приведения к давлению:







8

в камере нижнего теплофикационного отбора 0,1 МПа (1 кгс/см2)

ΔNРн.т.о

Рис. 5, по Gвх'ЧСД, Qт и Pн.т.о

+0,40

9

в камере производственного отбора 1,0 МПа (10 кгс/см2)

ΔNРп

Рис. 10, по G'0 и Qп; (-0,88 × 3)

-2,64

10

Суммарная поправка

ΣΔN

ΣΔN = ΔNРн.т.о + ΔNРп

-2,24

11

Уточненное значение фиктивной мощности МВт

Nтф

Nтф = Nтф' + ΣΔN

69,16

12

Расход свежего пара при заданных условиях, т/ч

G0

Рис. 34 ТЭХ, по Nтф и Qп

361

13

Расход пара на входе в ЧСД при заданных условиях*, т/ч

GвхЧСД

Рис. 34 ТЭХ, по Nтф и Qп

~133



Определение расхода теплоты







14

Фиктивная мощность, МВт

Nтф"

Nтф" = Nтф' + ΔNРн.т.о

71,8

15

Фиктивный удельный расход теплоты, ккал/(кВт · ч)

qтф

Рис. 37 ТЭХ, по Nтф" и Qп

1744

16

Полный расход теплоты при Рн.т.о = 0,1 МПа (1,0 кгс/см2) и прочих номинальных условиях, Гкал/ч

Q'0

Q'0 = qтф · 10-3 · Nтф" + Qп

215,2

17

Удельный расход теплоты при Рн.т.о = 0,1 МПа (1,0 кгс/см2) и прочих номинальных условиях, Гкал/(кВт · ч)

q'т

1311

18

Поправка к удельному расходу теплоты для приведения к Рп = 1,0 МПа (10 кгс/см2), ккал/(кВт · ч)

Δqтрп

Рис. 10, б, по G0 и Qп; (-19 × 3)

-57

19

Удельный расход теплоты при заданных условиях, ккал/(кВт · ч)

qт

qт = q'т + Δqтрп

1254

20

Полный расход теплоты при заданных условиях, Гкал/ч

Q0

Q0 = qт · 10-3 · Nт + Qп + Qт

211,5

* Если это значение существенно отличается от значения в п. 4, то значения пп. 7, 8, 10 и последующих подлежат уточнению.

Пример 3. Двухступенчатый подогрев сетевой воды

Исходные данные: Nт = 80 МВт; Qп = 60 Гкал/ч; Qт = 90 Гкал/ч; Р0 = 13,5 МПа (135 кгс/см2); t0 = 550 °С; Рп = 1,5 МПа (15 кгс/см2); Рв.т.о = 0,1 МПа (1,0 кгс/см2); Р2 = 2 кПа (0,02 кгс/см2); возврат конденсата производственного отбора за ПНД № 3; τ2 = 35 °С; Gпит = 0,9G0; tпит = tнпит - 10 °С; прочие параметры и условия - номинальные.

Требуется определить расход свежего пара, полный и удельный расходы теплоты при заданных условиях.

Номер п.п.

Показатель

Обозначение

Способ определения

Полученное значение

1

Недовыработка электроэнергии в ЧСНД за счет теплофикационного отбора, МВт

ΔNQт

ΔNQт = 0,183Qт

16,5

2

Приблизительное значение фиктивной мощности, МВт

Nтф'

Nтф' = Nт + ΔNQт

96,5

3

Расход свежего пара при номинальных условиях и заданной теплоте отборов, т/ч

G0'

Рис. 35 ТЭХ, по Nтф' и Qп

409

4

Приблизительное значение расхода пара на входе в ЧСД, т/ч

Gвх'ЧСД

Рис. 35 ТЭХ, по Nтф' и Qп

230

5

Максимально возможная теплота производственного отбора, Гкал/ч

Qпmax

Рис. 35 ТЭХ, по Nтф' и Qп

> 60

6

Минимально возможное давление в камере производственного отбора, МПа (кгс/см2)

рпmin

Рис. 14, по G'0 и Gп

1,33 (13,3)

7

Минимально возможное давление в камере верхнего теплофикационного отбора, МПа (кгс/см2)

рв.т.оmin

Рис. 41, а ТЭХ, по Gвх'ЧСД и Qт

0,11 (1,1)

8

Расчетная температура обратной сетевой воды, °С

τ2р

Рис. 41, а, ТЕХ, по рв.т.оmin

48,5

9

Приблизительное значение расхода пара на входе в ЧНД, т/ч

Gвх'ЧНД

Рис. 26 ТЭХ, по Gвх'ЧСД, Qт и формуле на графике

30



Поправки к мощности (МВт) для приведения:







10

к давлению рв.т.оmin = 0,11 МПа (1,1 кгс/см2)

ΔNРв.т.о

Рис. 4, по Gвх'ЧСД и формуле на графике

-0,8

11

к давлению отработавшего пара Р2 = 2 кПа (0,02 кгс/см2)

ΔNР2

Рис. 6, по Gвх'ЧНД и формуле на графике

-0,8

12

на переброску возврата конденсата производственного отбора за ПНД № 2

ΔNсх

Рис. 7, по Gвх'ЧСД и Qп

-0,56

13

к давлению свежего пара Р0 = 13,5 МПа (135 кгс/см2)

ΔNр0

Рис. 8, а, по G'0

0

14

к температуре свежего пара t0 = 550 °С, МВт

ΔNt0

Рис. 9, а, по G'0

+0,76

15

к давлению пара в камере производственного отбора Рп = 1,5 МПа (15 кгс/см2)

ΔNРп

Рис. 10, а, по G'0 и Qп

ΔNРп = ΔNп - рпmin) = +0,40(15 - 13,3)

+0,68

16

к температуре обратной сетевой воды τ2 = 35 °С

ΔNτ2

Рис. 11, а, по G'0, Qп и Δτ2

ΔNτ2 = -0,64 · 13,5/10

-0,86

17

Суммарная поправка

ΣΔN

ΣΔN = ΔNРв.т.о + ΔNР2 + ΔNсх + ΔNр0 + ΔNt0 + ΔNРп + ΔNτ2

-1,58

18

Уточненное значение фиктивной мощности, МВт

Nтф

Nтф = Nтф' + ΣΔN

94,9

19

Расход свежего пара при заданных условиях и расчетном режиме работы ПВД, т/ч

G"0

Рис. 35 ТЭХ, по Nтф и Qп

403

20

Уточненное значение расхода пара на входе в ЧСД*, т/ч

Gвх"ЧСД

Рис. 35 ТЭХ, по Nтф и Qп

225



Поправки к расходу свежего пара на отклонение режима ПВД от номинального, %:







21

отличие расхода питательной воды от расхода свежего пара

αG0ΔGпит

Рис. 13, а, по G"0

-1,1

22

недогрев питательной воды

αG0Δtпит

Рис. 13, в, по G"0

-1,1

23

Суммарная поправка

ΣαG0

ΣαG0 = αG0ΔGпит + αG0Δtпит

-2,2

24

Расход свежего пара при заданных условиях и заданном режиме работы ПВД, т/ч

G0

G0 = G"0(1 + ΣαG0/100)

394,1



Определение расхода теплоты







25

Фиктивная мощность, МВт

Nтф"

Nтф" = Nтф' + ΔNРн.т.о + ΔNР2 + ΔNсх

94,34

26

Фиктивный удельный расход теплоты, ккал/(кВт · ч)

Расход теплоты при Рв.т.оmin = 0,11 МПа (1,1 кгс/см2); р2 = 2 кПа (0,02 кгс/см2); Рnmin = 1,33 МПа (13,3 кгс/см2), возврате конденсата производственного отбора за ПНД № 2 (прочие условия - номинальные):

qтф

Рис. 38 ТЭХ, по Nтф" и Qп

1815

27

полный, Гкал/ч

Q'0

Q'0 = qтф · 10-3 · Nтф" + Qп

231,2

28

удельный, ккал/(кВт · ч)

q'т

1015



Поправки к удельному расходу теплоты [ккал/(кВт · ч)] для приведения:







29

к давлению свежего пара p0 = 13,5 МПа (135 кгс/см2)

Δqр0

Рис. 8, б, по G0 и Qп

-6

30

к температуре свежего пара t0 = 550 °С

Δqt0

Рис. 9, б, по G0 и Qп

+3

31

к давлению в камере производственного отбора Рп = 1,5 МПа (15 кгс/см2)

Δqpп

Рис. 10, б, по G0 и Qп

Δqpп = +6(15 - 13,3)

+10

32

к температуре обратной сетевой воды τ2 = 35 °С

Δqτ2

Рис. 11, б, по G0 и Qп

Δqτ2 = -12 · 13,5/10

-16

33

на отличие расхода питательной воды от расхода свежего пара

ΔqΔGпит

Рис. 13, б, по G0 и Qп

+9

34

на недогрев питательной воды

ΔqΔtпит

Рис. 13, г, по G0 и Qп

+10

35

Суммарная поправка

ΣΔqт

ΣΔqт = Δqр0 + Δqt0 + Δqpп + Δqτ2 + ΔqΔGпит + ΔqΔtпит

+10

36

Удельный расход теплоты при заданных условиях, ккал/(кВт · ч)

qт

qт = q'т + ΣΔqт

1025

37

Полный расход теплоты при заданных условиях, Гкал/ч

Q0

Q0 = qт · 10-3Nт + Qп + Qт

232,0

* Если это значение существенно отличается от значения в п. 4, то значение пп. 7 - 20 подлежат уточнению.

Пример 4. Двухступенчатый подогрев сетевой воды

Исходные данные: Nт = 65 МВт; Qп = 90 Гкал/ч; Qт = 50 Гкал/ч; Рп = 1 МПа (10 кгс/см2); Рв.т.о = 0,15 МПа (1,5 кгс/см2), прочие параметры и условия - номинальные.

Требуется определить расход свежего пара, полный и удельный расходы теплоты.

Номер п.п.

Показатель

Обозначение

Способ определения

Полученное значение

1

Недовыработка мощности в ЧСНД за счет теплофикационного отбора, МВт

ΔNQт

ΔNQт = 0,183Qт

9,15

2

Приблизительное значение фиктивной мощности, МВт

Nтф'

Nтф' = Nт + ΔNQт

74,15

3

Расход свежего пара при номинальных условиях и заданной теплоте отборов, т/ч

G0'

Рис. 35 ТЭХ, по Nтф' и Qп

372

4

Приблизительное значение расхода пара на входе в ЧСД, т/ч

Gвх'ЧСД

Рис. 35 ТЭХ, по Nтф' и Qп

140

5

Максимально возможная теплота производственного отбора, Гкал/ч

Qпmax

Рис. 35, ТЭХ, по Nтф' и Qт

> 90

6

Минимально возможное давление в камере производственного отбора, МПа (кгс/см2)

рпmin

Рис. 14, по G'0 и Gп (работа при 10 кгс/см2 возможна)

< 1,0

< (10,0)

7

Минимально возможное давление в камере верхнего теплофикационного отбора, МПа (кгс/см2)

рв.т.оmin

Рис. 41, а, ТЭХ, по Gвх'ЧСД и Qт

0,085 (0,85)



Поправки к мощности (МВт) для приведения к давлению:







8

в камере теплофикационного отбора рв.т.о = 0,15 МПа (1,5 кгс/см2)

ΔNРв.т.о

Рис. 4, по Gвх'ЧСД и формуле графика

+1,35

9

в камере производственного отбора рп = 1,0 МПа (10 кгс/см2)

ΔNРп

Рис. 10, а по G'0 и Qп;

ΔNРп = ΔN(13 - 10) = -0,87 × 3

-2,61

10

Суммарная поправка

ΣΔN

ΣΔN = ΔNРв.т.о + ΔNРп

-1,26

11

Уточненное значение фиктивной мощности, МВт

Nтф

Nтф = Nтф' + ΣΔN

72,89

12

Расход свежего пара при заданных условиях, т/ч

G0

Рис. 35 ТЭХ, по Nтф и Qп

367

13

Расход пара на входе в ЧСД при заданных условиях*, т/ч

GвхЧСД

Рис. 35 ТЭХ, по Nтф и Qп

135



Определение расхода теплоты







14

Фиктивная мощность, МВт

Nтф"

Nтф" = Nтф' + ΔNРв.т.о

75,5

15

Фиктивный удельный расход теплоты, ккал/(кВт · ч)

qтф

Рис. 38 ТЭХ, по Nтф" и Qп

1694

16

Полный расход теплоты при рв.т.о = 0,15 МПа (1,5 кгс/см2) (прочие условия - номинальные), Гкал/ч

Q'0

Q'0 = qтф · 10-3 · Nтф" + Qп

217,9

17

Удельный расход теплоты при рв.т.о = 0,15 МПа (1,5 кгс/см2) (прочие условия - номинальные), ккал/(кВт · ч)

q'т

1198

18

Поправка к удельному расходу теплоты для приведения к рп = 1,0 МПа (10 кгс/см2), ккал/(кВт · ч)

Δqрп

Рис. 10, б, по G0 и Qп;

Δqрп = Δq(13 - 10) = -19 × 3

-57

19

Удельный расход теплоты при заданных условиях, ккал/(кВт · ч)

qт

qт = q'т + Δqрп

1141

20

Полный расход теплоты при заданных условиях, Гкал/ч

Q0

Q0 = qт · 10-3Nт + Qп + Qт

214,2

* Если это значение существенно отличается от значения в п. 4, то значения пп. 7 - 20 подлежат уточнению.



© 2013 Ёшкин Кот :-)
