Изменение № 1 ГОСТ 3.1123-84 Единая система технологической документации. Формы и правила оформления технологических документов, применяемых при нормировании расхода материалов

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 27.08.87 № 3402

Пункт 1.4 изложить в новой редакции: «1.4. Для разработки ВСН, ВУН и КК допускается применять формы 2, 1б, 4 и 3б МК по ГОСТ 3.1118-82, в этом случае графы в строке со служебным символом «Б» не заполняются; для ВСН и ВУН также не заполняются графы 33 и 34».

Пункт 2.3. Формы 1, 1а. Проставить номер графы: 22.

Пункт 2.8. Таблица 2. Заменить наименование графы 14: КДЗ на КД.

Пункт 3.1. Заменить слова: «в графе 28 блока 6 основной» на «в графе 28 блока Б6 основной»;

форма 4. Проставить номер графы: 9;

форма 4а. Заменить слова: «Наименование операции» на «Наименование, марка материала».

Пункт 4.2. Для форм 6 и 6а заменить слова: «Наименование детали сб. единицы или материала» на «Наименование ДСЕ или материала».

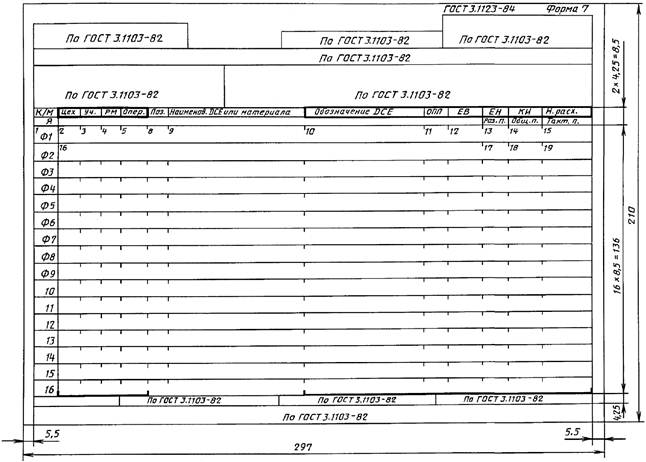

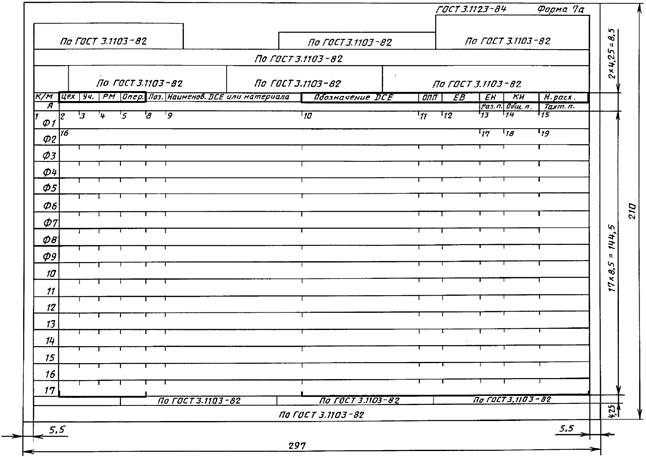

Пункт 4.2. Формы 7, 7а изложить в новой редакции:

Комплектовочная карта
(первый или заглавный лист)»

Комплектовочная карта
(последующие листы)

Пункт 4.5. Таблица 4. Графу «Наименование (условное обозначение) графы» для графы 9 дополнить словами: «Для форм 7 и 7а допускается писать: «Наименование ДСЕ или материала».

Пункт 4.6. Таблицу 5 изложить в новой редакции:

Таблица 5

Номер графы

Размеры граф в формах документов

1 и 1а, 2 и 2а, 3 и 3а

4 и 4а, 5 и 5а

6 и 6а, 7 и 7а

мм

Количество знаков

мм

Количество знаков

мм

Количество знаков

1

13,0

5

13,0

5

13,0

5

13,0

5

13,0

5

13,0

5

13,0

5

2

10,4

4

10,4

4

10,4

4

10,4

4

10,4

4

10,4

4

10,4

4

3

59,8

23

10,4

4

10,4

4

59,8

23

10,4

4

10,4

4

59,8

23

4

80,6

31

13,0

5

10,4

4

202,8

78

10,4

4

10,4

4

249,6

96

5

150,8

58

13,0

5

13,0

5

273,0

105

13,0

5

13,0

5

319,8

123

6

33,8

13

122,2

47

98,8

38

33,8

13

228,8

88

-

-

33,8

13

7

10,4

4

10,4

4

26,0

10

10,4

4

10,4

4

-

-

10,4

4

8

26,0

10

158,6

61

10,4

4

26,0

10

135,2

52

10,4

4

26,0

10

9

18,2

7

33,8

13

132,6

51

18,2

7

33,8

13

78,0

30

18,2

7

10

18,2

7

13,0

5

59,8

23

18,2

7

13,0

5

59,8

23

18,2

7

11

18,2

7

13,0

5

13,0

5

15,6

6

13,0

5

13,0

5

15,6

6

12

33,8

13

18,2

7

13,0

5

33,8

13

26,0

10

10,4

4

33,8

13

13

72,8

28

91,0

35

13,0

5

80,6

31

41,6

16

13,0

5

91,0

35

14

18,2

7

-

-

18,2

7

18,2

7

-

-

18,2

7

18,2

7

15

26,0

10

-

-

26,0

10

18,2

7

-

-

26,0

10

18,2

7

16

70,2

27

-

-

72,8

28

218,4

84

-

-

215,8

83

70,2

27

17

18,2

7

-

-

26,0

10

18,2

7

-

-

13,0

5

18,2

7

18

18,2

7

-

-

18,2

7

18,2

7

-

-

18,2

7

18,2

7

19

44,2

17

-

-

26,0

10

18,2

7

-

-

26,0

10

18,2

7

-

-

20

150,8

58

-

-

-

-

273,0

105

-

-

-

-

319,8

123

-

-

-

-

21

18,2

7

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

22

26,0

10

-

-

-

-

-

-

-

-

-

-

231,4

89

-

-

-

-

Пункт 4.8 изложить в новой редакции: «4.8. Разделение граф следует выполнять вертикальными отрезками прямой линии длиной 0,5 - 1,5 мм».

Раздел 4 дополнить пунктом - 4.10: «4.10. При применении средств механизации и автоматизации для разработки и оформления документов следует выполнять требования ГОСТ 3.1124-86».

(ИУС № 12 1987 г.)
