Изменение № 5 СНиП II-7-81
«Строительство в сейсмических районах»

1. Пункт 1.1. изложить в следующей редакции:

«Настоящие нормы следует соблюдать при проектировании зданий и сооружений, возводимых на площадках сейсмичностью 7, 8 и 9 баллов».

2. Пункт 1.2. дополнить абзацем следующего содержания:

«Для обеспечения сейсмостойкости зданий и сооружений допускается применение сейсмоизоляции и других систем регулирования динамической реакции сооружения при условии проектирования их по специальным техническим условиям, согласованным с Госстроем России».

3. Пункт 1.3. изложить в следующей редакции:

«Интенсивность сейсмических воздействий в баллах (сейсмичность) для района строительства следует принимать на основе комплекта карт общего сейсмического районирования территории Российской Федерации - ОСР-97, утвержденных Российской академией наук. Указанный комплект карт* предусматривает осуществление антисейсмических мероприятий при строительстве объектов и отражает 10 % - (карта А), 5 % - (карта В), 1 %-ную (карта С) вероятность возможного превышения (или 90 %-, 95 %- и 99 %-ную вероятность не превышения) в течение 50 лет указанных на картах значений сейсмической интенсивности.

Указанная на картах сейсмическая интенсивность относится к участкам со средними по сейсмическим свойствам грунтам (II категории, согласно табл. 1).

Комплект карт ОСР-97 (А, В, С) позволяет оценивать на трех уровнях степень сейсмической опасности и предусматривает осуществление антисейсмических мероприятий при строительстве объектов трех категорий, учитывающих ответственность сооружений:

Карта А - массовое строительство;

Карты В и С - объекты повышенной ответственности и особо ответственные объекты.

Решение о выборе карты при проектировании конкретного объекта принимается заказчиком по представлению генерального проектировщика, за исключением случаев, оговоренных в других нормативных документах».

4. Пункт 1.6. изложить в следующей редакции:

«На площадках, сейсмичность которых превышает 9 баллов, возводить здания и сооружения, как правило, не допускается. При необходимости строительство на таких площадках допускается по специальным техническим условиям, согласованным с Госстроем России».

5. Раздел 1 следует дополнить пунктом 1.7. следующего содержания:

«1.7. С целью получения достоверной информации о работе конструкций при интенсивных землетрясениях и колебаниях прилегающих к зданиям и сооружениям грунтов в проектах уникальных зданий и сооружений следует предусматривать установку станций инженерно-сейсмометрических наблюдений.

Проекты станций должны разрабатываться по специальным техническим условиям, согласованным с Госстроем России».

6. Из формулы (1) исключить символ К2. Дополнить примечание к пункту 2.5 текстом следующего содержания:

«При сейсмичности площадки 8 баллов и более при грунтах III категории к значению Sik вводится множитель 0,7, учитывающий нелинейное деформирование грунтов при сейсмических воздействиях».

7. В пункте 2.5. в первом абзаце после слов «сооружения» вставить слова «(кроме гидротехнических сооружений)».

8. Пункт 2.6. изложить в следующей редакции:

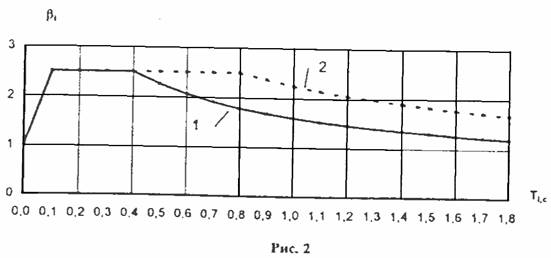

«Значения коэффициента динамичности bi в зависимости от расчетного периода собственных колебаний Тi здания или сооружения по i-му тону при определении сейсмических нагрузок следует принимать по формулам (3) и (4) или рис. 2.

Для грунтов I и II категорий по сейсмическим свойствам (кривая 1)

при        Тi £ 0,1с                                 bi = 1 + 15Тi

при        0,1с < Тi < 0,4с                       bi = 2,5                                                           (3)

при        Тi ³ 0,4с                                 bi = 2,5 (0,4/ Тi)0,5

Для грунтов III категории по сейсмическим свойствам (кривая 2)

при        Тi £ 0,1с                                 bi = 1 + 15Тi

при        0,1с < Тi < 0,8с                       bi = 2,5                                                           (4)

при        Тi ³ 0,8с                                 bi = 2,5 (0,8/ Тi)0,5

Во всех случаях значения bi должны приниматься не менее 0,8.

Примечание. При расчете транспортных и гидротехнических сооружений выбор зависимостей bi(Т), предусмотренных настоящим пунктом, следует производить согласно указаниям разделов 4 и 5.

9. Таблицу 3 изложить в следующей редакции:

«Таблица 3

Тип здания или сооружения

Значения К1

1. Здания и сооружения, в конструкциях которых повреждения или неупругие деформации не допускаются

1

2. Здания и сооружения, в конструкциях которых могут быть допущены остаточные деформации и повреждения, затрудняющие нормальную эксплуатацию, при обеспечении безопасности людей и сохранности оборудования, возводимые:



из железобетонных крупнопанельных или монолитных конструкций

0,22

со стальным каркасом без вертикальных диафрагм или связей

0,25

то же, с диафрагмами или связями

0,22

с железобетонным каркасом без вертикальных диафрагм или связей

0,35

то же, с диафрагмами или связями

0,25

из кирпичной или каменной кладки

0,35

3. Здания и сооружения, в конструкциях которых могут быть допущены значительные остаточные деформации, трещины, повреждения отдельных элементов, их смещения, временно приостанавливающие нормальную эксплуатацию при обеспечении безопасности людей

0,12»

10. Таблицы 4 и 5 из текста документа исключить. Раздел 2 дополнить пунктом 2.18. следующего содержания: «Необходимость учета сейсмических воздействий при проектировании зданий и сооружений, разрушение которых не связано с гибелью людей, порчей ценного оборудования и не вызывает прекращения непрерывных производственных процессов (склады, крановые эстакады, небольшие мастерские и др.), а также временных зданий и сооружений устанавливается заказчиком.»

11. Таблицу 6 изложить в следующей редакции:

«Таблица 6

Характеристика зданий и сооружений

Кy

1. Высокие сооружения небольших размеров в плане (башни, мачты, дымовые трубы, отдельно стоящие шахты лифтов и т.п.)

Здания со стойками в первом этаже при соотношении податливости вышележащего и первого этажей, равном 0,25 и более

1,5

2. Каркасные здания, стеновое заполнение которых не оказывает влияния на их деформативность

1,3

3. Здания и сооружения, не указанные в поз. 1-2, кроме гидротехнических сооружений

12. Таблицу 7 изложить в следующей редакции:

«Таблица 7

Характеристика конструкций

Значения mкр

При расчетах на прочность



1. Стальные, деревянные, железобетонные с жесткой арматурой

1,3

2. Железобетонные со стержневой и проволочной арматурой, кроме проверки на прочность наклонных сечений

1,2

3. Железобетонные при проверке на прочность наклонных сечений

1,0

4. Каменные, армокаменные и бетонные



при расчете на внецентренное сжатие

1,0

при расчете на сдвиг и растяжение

0,8

5. Сварные соединения

1,0

6. Болтовые и заклепочные соединения

1,1

При расчетах на устойчивость



7. Стальные элементы гибкостью свыше 100

1,0

8. То же, гибкостью до 20

1,2

9. То же, гибкостью от 20 до 100

От 1,2 до 1,0 по интерполяции

Примечание. При расчете стальных и железобетонных конструкций, подлежащих эксплуатации в неотапливаемых помещениях или на открытом воздухе при расчетной температуре ниже минус 40 °С, следует принимать mкр = 0,9, в случае проверки прочности наклонных сечений mкр = 0,8.»

13. В пункте 5.14 записать: «К1 - 0,25; bi - по формулам (3) или (4).»

14. Таблицу 8 изложить в следующей редакции:

«Таблица 8

Несущие конструкции зданий

Расстояние между швами, м

Высота, м (количество этажей)

сейсмичность площадки, баллы

7, 8

9

7

8

9

1. Стальной каркас

По требованиям для несейсмических районов, но не более 150 м

По требованиям для несейсмических районов

2. Железобетонный каркас:











- связевый (с вертикальными железобетонными диафрагмами или ядрами жесткости, воспринимающими сейсмическую нагрузку);

80

60

51(16)

39(12)

30(9)

- рамный с заполнением из штучной кладки;

80

60

30(9)

23(7)

17(5)

- рамный без заполнения

80

60

30(6)

24(5)

14(4)

3. Стены из монолитного железобетона

80

60

75(24)

63(20)

51(16)

4. Стены из железобетонных панелей

80

60

45(14)

39(12)

30(9)

5. Многослойные стены с внутренним слоем из монолитного железобетона и наружными слоями из штучной кладки

80

60

39(12)

30(9)

24(7)

6. Стены из крупных бетонных или виброкирпичных блоков.

Стены из виброкирпичных панелей

80

60

30(9)

23(7)

17(5)

7. Стены комплексной конструкции из кирпича, природных правильной формы и бетонных камней и мелких блоков при кладке:











1 категории

80

60

20(6)

17(5)

14(4)

2 категории

80

60

17(5)

14(4)

11(3)

8. Стены из кирпича, природных и бетонных камней и мелких блоков, кроме указанных в поз. 7 при кладке:











1 категории

80

60

17(5)

14(4)

11(3)

2 категории

80

60

14(4)

11(3)

8(2)

9. Стены из мелких ячеистобетонных блоков

40

30

8(2)

8(2)

4(1)

Примечание. За высоту здания принимается разность отметок низшего уровня отмостки или спланированной поверхности земли, примыкающей к зданию, или низа верхнего перекрытия.»

15. Приложения 1 и 2 исключить.
