НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ГИГИЕНЫ ВОДНОГО ТРАНСПОРТА

МЕТОДИЧЕСКИЕ УКАЗАНИЯ
НА МЕТОДЫ ОПРЕДЕЛЕНИЯ
ВРЕДНЫХ ВЕЩЕСТВ В ВОЗДУХЕ

ВЫПУСК XII

РЕКЛАМИНФОРМБЮРО ММФ
Москва 1977

Начиная с данного выпуска, методики определения вредных веществ в воздухе будут издаваться как Методические указания.

Методические указания, утвержденные заместителем Главного государственного санитарного врача СССР, имеют ту же юридическую силу, что и Технические условия.

Методические указания на методы определения вредных веществ в воздухе предназначены для химиков научно-исследовательских институтов, санитарно-эпидемиологических станций, промышленных лабораторий заводов и медико-санитарных частей, а также для промышленно-санитарных врачей.

Сборник методических указаний составлен методической секцией по промышленно-санитарной химия при проблемной комиссии «Научные основы гигиены труда и профессиональной патологии».

Редакционная коллегия: И.С. Новикова, М.Д. Бабина, Т.В. Соловьева, О.Н. Васильева, И.К. Рыжова.

УТВЕРЖДАЮ.

Заместитель Главного
государственного
санитарного врача СССР

________ А.И. ЗАЙЧЕНКО
30 декабря 1975 г.

№ 1384-75

МЕТОДИЧЕСКИЕ УКАЗАНИЯ
НА ФОТОМЕТРИЧЕСКОЕ ОПРЕДЕЛЕНИЕ
ДИМЕТИЛЭТАНОЛАМИНА
И ДИЭТИЛЭТАНОЛАМИНА В ВОЗДУХЕ

I. Общая часть

1. Определение основано на взаимодействии диметилэтаноламина и диэтилэтаноламина с лимонной кислотой и уксусным ангидридом.

2. Чувствительность определения - 10 мкг в анализируемом объеме раствора.

3. Определению не мешает диметиламин, диэтиламин и окись этилена. Третичные амины мешают определению.

4. Предельно допустимая концентрация диметилэтаноламина и диэтилэтаноламина в воздухе - 5 мг/м³.

II. Реактивы и аппаратура

5. Применяемые реактивы и растворы.

Диметилэтаноламин. Температура кипения ±131 - 134 °С.

Диэтилэтаноламин. Температура кипения ±163 °С.

Стандартный раствор диметилэтаноламина или диэтилэтаноламина № 1.

В мерную колбу емкостью 25 мл вносят 5 мл ледяной уксусной кислоты, взвешивают, добавляют 1 - 2 капли диметилэтаноламина или диэтилэтаноламина и снова взвешивают. После исчезновения белых паров пробку открывают, содержимое колбы доводят до метки ледяной уксусной кислотой. По разности второго и первого взвешиваний определяют навеску амина и вычисляют содержание его в 1 мл раствора. Раствор устойчив две недели.

Стандартный раствор № 2, содержащий 100 мкг/мл амина, готовят соответствующим разбавлением ледяной уксусной кислотой раствора № 1. Раствор устойчив в течение шести дней.

Уксусная кислота, ледяная, ГОСТ 61-75.

Уксусный ангидрид, ГОСТ 5815-69.

Лимонная кислота, ГОСТ 3652-69. Кристаллическую лимонную кислоту сушат в течение 2 ч при 100 °С. Раствор лимонной кислоты в уксусном ангидриде (1,8 %-ный раствор). В колбу на 250 мл вводят 100 мл уксусного ангидрида, закрывают для предохранения от водяных паров фильтровальной бумагой, через отверстие в которой в колбу погружают термометр. Нагревают ангидрид на кипящей водяной бане до 80 °С. Колбу вынимают, вносят 2 г лимонной кислоты и снова нагревают при энергичном встряхивании до растворения кислоты (колбу закрывают фильтровальной бумагой). Растворение производят как можно быстрее (обычно затрачивается около 5 мин). Раствор охлаждают струей холодной воды. Устойчив раствор в течение 8 ч.

Хлористый кальций, ГОСТ 4460-66.

6. Применяемая посуда и приборы.

Аспирационное устройство.

Пипетки, ГОСТ 1770-74, емкостью 1, 2, 5 и 10 мл с делениями на 0,01 и 0,1 мл.

Колбы мерные, ГОСТ 1770-74, емкостью 25 мл.

Колбы конические, емкостью 250 мл.

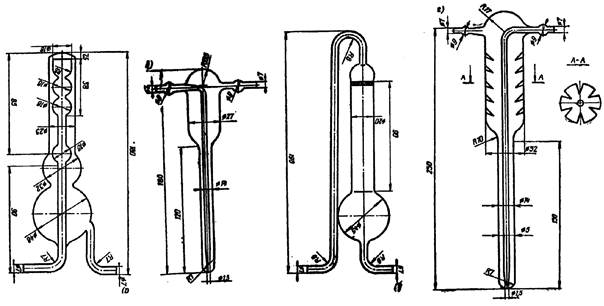

Поглотительные приборы с пористой пластинкой.

Пробирки колориметрические плоскодонные с пришлифованной пробкой, высотой 120 мм, внутренним диаметром 15 мм.

III. Отбор пробы воздуха

7. Воздух со скоростью 0,4 л/мин аспирируют через два поглотительных прибора с пористой пластинкой, содержащих по 3 мл ледяной уксусной кислоты. Перед первым прибором помещают стеклянную трубку с гранулированным прокаленным хлористым кальцием для поглощения влаги воздуха. Для анализа следует отобрать 12 л воздуха.

IV. Описание определения

8. Из каждого поглотительного прибора пробы вносят в колориметрические пробирки, добавляют по 4 мл раствора лимонной кислоты в уксусном ангидриде, перемешивают и нагревают точно 10 мин на кипящей водяной бане. Пробирки помещают в холодную воду и после охлаждения фотометрируют в кюветах с толщиной слоя 0,5 см при длине волны 540 нм по сравнению с контролем, который готовят одновременно и аналогично пробам. Содержание аминов в анализируемом объеме определяют по предварительно построенному калибровочному графику. Для построения калибровочного графика готовят шкалу стандартов согласно табл. 9.

Таблица 9

ШКАЛА СТАНДАРТОВ

Номер стандарта	Содержание диметилэтаноламина или диэтилэтаноламина мкг	Стандартный, раствор № 2, мл	Ледяная уксусная кислота, мл
1	0	0	1
2	10	0,1	0,9
3	20	0,2	0,8
4	30	0,3	0,7
5	40	0,4	0,6
6	50	0,5	0,5
7	60	0,6	0,4

Все пробирки шкалы обрабатывают аналогично пробам, измеряют оптическую плотность и строят калибровочный график. Шкалой стандартов можно пользоваться для визуального определения, ее готовят в колориметрических пробирках одновременно с пробами. Шкала стандартов устойчива 10 ч.

Концентрацию диметилэтаноламина или диэтилэтаноламина в мг/м³ воздуха X вычисляют по формуле:

где: G - количество амина, найденное в анализируемом объеме пробы, мкг;

V₁ - общий объем пробы, мл;

V - объем пробы, взятый для анализа, мл;

V₀ - объем воздуха, л, отобранный для анализа и приведенный к нормальным условиям по формуле (см. приложение 1).

ПРИЛОЖЕНИЕ 1

Приведение объема воздуха к нормальным условиям производят согласно газовым законам Бойля-Мариотта и Гей-Люссака по следующей формуле:

где V_t - объем воздуха, отобранный для анализа, л;

р - барометрическое давление, мм. рт. ст.;

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V₀ следует пользоваться таблицей коэффициентов (приложение 2). Для приведения объема воздуха к нормальным условиям надо умножить V_t на соответствующий коэффициент.

ПРИЛОЖЕНИЕ 2

ТАБЛИЦА КОЭФФИЦИЕНТОВ ДЛЯ РАЗЛИЧНЫХ ТЕМПЕРАТУР
И ДАВЛЕНИЯ, НА КОТОРЫЕ НАДО УМНОЖИТЬ
ДЛЯ ПРИВЕДЕНИЯ ОБЪЕМА ВОЗДУХА
К НОРМАЛЬНЫМ УСЛОВИЯМ

t газа, °С	Давление р, мм. рт. ст.
t газа, °С	730	732	734	736	738	740	742	744	746	748	750	752	754	756	758	760	762	764	766	768	770	772	774	776	778	780
5	0,9432	0,9458	0,9484	0,9510	0,9536	0,9561	0,9587	0,9613	0,9638	0,9665	0,9691	0,9717	0,9742	0,9768	0,9794	0,9820	0,9846	0,9871	0,9897	0,9923	0,9949	0,9975	1,0001	1,0026	1,0051	1,0078
6	0,9398	0,9424	0,9450	0,9476	0,9501	0,9527	0,9553	0,9579	0,9604	0,9630	0,9658	0,9682	0,9707	0,9733	0,9759	0,9785	0,9810	0,9836	0,9862	0,9888	0,9913	0,9939	0,9965	0,9990	1,0016	1,0042
7	0,9365	0,9390	0,9416	0,9442	0,9467	0,9493	0,9518	0,9544	0,9570	0,9596	0,9621	0,9647	0,9673	0,9698	0,9724	0,9750	0,9775	0,9801	0,9827	0,9852	0,9878	0,9904	0,9929	0,9955	0,9980	1,0006
8	0,9331	0,9357	0,9383	0,9408	0,9434	0,9459	0,9485	0,9510	0,9536	,9561	0,9587	0,9613	0,9638	0,9664	0,9689	0,9715	0,9741	0,9766	09792	0,9817	0,9843	0,9868	0,9894	1,9919	0,9945	0,9970
9	0,9298	0,9324	0,9349	0,9375	0,9400	0,9426	0,9451	0,9477	0,9502	0,9528	0,9553	0,9578	0,9604	0,9629	0,9655	0,9680	0,9706	0,9731	0,9757	0,9782	0,9807	0,9833	0,9859	0,9884	0,9910	0,9935
10	0,9265	0,9291	0,9316	0,9341	0,9367	0,9392	0,9418	0,9443	0,9468	0,9494	0,9519	0,9544	0,9570	0,9595	0,9621	0,9646	0,9671	0,9697	0,9722	0,9747	0,9773	0,9798	0,9824	0,9849	0,9874	0,9900
11	0,9233	0,9258	0,9283	0,9308	0,9334	0,9359	0,9384	0,9410	0,9435	0,9460	0,9486	0,9511	0,9536	0,9562	0,9587	0,9612	0,9637	0,9663	0,9688	0,9713	0,9739	0,9764	0,9789	0,9814	0,9839	0,9865
12	0,9200	0,9225	0,9251	0,9276	0,9301	0,9326	0,9351	0,9376	0,9402	0,9427	0,9452	0,9477	0,9503	0,9528	0,9553	0,9578	0,9603	0,9629	0,9654	0,9679	0,9704	0,9730	0,9754	0,9780	0,9805	0,9830
13	0,9168	0,9193	0,9218	0,9243	0,9269	0,9294	0,9319	0,9344	0,9369	0,9394	0,9419	0,9444	0,9469	0,9495	0,9520	0,9545	0,9570	0,9595	0,9620	0,9645	0,9670	0,9695	0,9720	0,9745	0,9771	0,9796
14	0,9136	0,9161	0,9186	0,9211	0,9236	0,9261	0,9286	0,9311	0,9336	0,9363	0,9386	0,9411	0,9436	0,9461	0,9486	0,9511	0,9536	0,9561	0,9586	0,9612	0,9637	0,9661	0,9686	0,9711	0,9736	0,9762
15	0,9104	0,9129	0,9154	0,9179	0,9204	0,9229	0,9254	0,9279	0,9304	0,9329	0,9354	0,9378	0,9404	0,9428	0,9453	0,9478	0,9503	0,9528	0,9553	0,9578	0,9603	0,9628	0,9653	0,9678	0,9703	0,9728
16	0,9073	0,9097	0,9122	0,3147	0,9172	0,9197	0,9222	0,9247	0,9271	0,9296	0,9321	0,9346	0,9371	0,9396	0,9420	0,9445	0,9470	0,9495	0,9520	0,9545	0,9570	0,9595	0,9619	0,9644	0,9669	0,9694
17	0,9041	0,9066	0,9092	0,9116	0,9140	0,9165	0,9190	0,9215	0,9239	0,9264	0,9289	0,9314	0,9339	0,9363	0,9388	0,9413	0,9438	0,9462	0,9487	0,9512	0,9537	0,9561	0,9586	0,9611	0,9636	0,9661
18	0,9010	0,9035	0,9059	0,9084	0,9109	0,9134	0,9158	0,9183	0,9207	0,9232	0,9257	0,9282	0,9306	0,9331	0,9356	0,9380	0,9405	0,9430	0,9454	0,9479	0,9504	0,9528	0,9553	0,9578	0,9602	0,9627
19	0,8979	0,9004	0,9028	0,9053	0,9078	0,9102	0,9127	0,9151	0,9176	0,9200	0,9225	0,9260	0,9275	0,9299	0,9324	0,9348	0,9373	0,9397	0,9422	0,9447	0,9471	0,9496	0,9520	0,9545	0,9569	0,9594
20	0,8948	0,8973	0,8997	0,9022	0,9046	0,9041	0,9096	0,9120	0,9145	0,9169	0,9194	0,9218	0,9243	0,9267	0,9292	0,9316	0,9341	0,9365	0,9390	0,9414	0,9439	0,9463	0,9488	0,9512	0,9537	0,9561
21	0,8918	0,8942	0,8967	0,8991	0,9016	0,9040	0,9065	0,9089	0,9113	0,9138	0,9162	0,9187	0,9211	0,9236	0,9260	0,9285	0,9309	0,9333	0,9359	0,9382	0,9407	0,9431	0,9455	0,9480	0,9504	0,9529
22	0,8888	0,8912	0,8936	0,8961	0,8985	0,9010	0,9034	0,9058	0,9083	0,9107	0,9131	0,9155	0,9180	0,9204	0,9229	0,9253	0,9277	0,9302	0,9326	0,9350	0,9375	0,9399	0,9423	0,9448	0,9472	0,9496
23	0,8858	0,8882	0,8906	0,8930	0,8955	0,8979	0,9003	0,9028	0,9052	0,9076	0,9100	0,9125	0,9149	0,9173	0,9197	0,9222	0,9246	0,9270	0,9294	0,9319	0,9343	0,9367	0,9391	0,9416	0,9440	0,9464
24	0,8828	0,8852	0,8876	0,8900	0,8924	0,8949	0,8973	0,8997	0,9021	0,9045	0,9070	0,9094	0,9118	0,9142	0,9165	0,9191	0,9215	0,9239	0,9263	0,9287	0,9311	0,9336	0,9360	0,9384	0,9408	0,9432
25	0,8798	0,8822	0,8846	0,8870	0,8894	0,8919	0,8943	0,8967	0,8991	0,9015	0,9039	0,9063	0,9087	0,9112	0,9135	0,9160	0,9184	0,9208	0,9232	0,9256	0,9280	0,9304	0,9328	0,9352	0,9377	0,9401
26	0,8769	0,8793	0,8817	0,8841	0,8865	0,8889	0,8913	0,8937	0,8961	0,8985	0,9009	0,9033	0,9057	0,9081	0,9105	0,9120	0,9153	0,9177	0,9201	0,9225	0,9249	0,9273	0,9297	0,9321	0,9345	0,9369
27	0,8739	0,8763	0,8787	0,8811	0,8835	0,8859	0,8883	0,8907	0,8931	0,8955	0,8979	0,9003	0,9027	0,9051	0,9074	0,9099	0,9122	0,9146	0,9170	0,9194	0,9218	0,9242	0,9266	0,9290	0,9314	0,9338
28	0,8710	0,8734	0,8758	0,8782	0,8806	0,8830	0,8853	0,8877	0,8901	0,8925	0,8949	0,8973	0,8997	0,9021	0,9044	0,9068	0,9092	0,9116	0,9140	0,9164	0,9187	0,9211	0,9235	0,9259	0,9283	0,9307
29	0,8681	0,8705	0,8729	0,8753	0,8776	0,8800	0,8824	0,8848	0,8872	0,8895	0,8919	0,8943	0,8967	0,8990	0,9018	0,9038	0,9062	0,9086	0,9109	0,9133	0,9157	0,9181	0,9205	0,9228	0,9252	0,9276
30	0,8653	0,8676	0,8700	0,8724	0,8724	0,8771	0,8795	0,8819	0,8842	0,8866	0,8890	0,8914	0,8937	0,8961	0,8985	0,9008	0,9032	0,9056	0,9079	0,9109	0,9127	0,9151	0,9174	0,9198	0,9222	0,9245
31	0,8624	0,8648	0,8672	0,8695	0,8719	0,8742	0,8766	0,8790	0,8812	0,8837	0,8861	0,8884	0,8907	0,8931	0,8955	0,8979	0,9002	0,9026	0,9050	0,9073	0,9097	0,9121	0,9144	0,9168	0,9191	0,9215
32	0,8596	0,8619	0,8643	0,8667	0,8691	0,8714	0,8736	0,8761	0,8784	0,8808	0,8831	0,8855	0,8878	0,8802	0,8926	0,8949	0,8973	0,8996	0,9020	0,9043	0,9067	0,9091	0,9114	0,9138	0,9161	0,9185
33	0,3568	0,8591	0,8615	0,8638	0,8662	0,8685	0,8709	0,8732	0,8756	0,8779	0,8803	0,8826	0,8850	0,8873	0,8897	0,8920	0,8943	0,8967	0,8990	0,9014	0,9037	0,9061	0,9084	0,9108	0,9131	0,9154
34	0,8540	0,8563	0,8587	0,8610	0,8634	0,8658	0,8680	0,8704	0,8727	0,8750	0,8774	0,8797	0,8821	0,8844	0,8867	0,8891	0,8914	0,8938	0,8961	0,8984	0,9008	0,9031	0,9055	0,9078	0,9101	0,9125
35	0,8512	0,8535	0,8559	0,8582	0,8605	0,8629	0,8652	0,8675	0,8699	0,8722	0,8745	0,8768	0,8792	0,8815	0,8839	0,8862	0,8885	0,8908	0,8932	0,8955	0,8978	0,9002	0,9025	0,9048	0,9072	0,9092
36	0,8484	0,8508	0,8531	0,8554	0,8577	0,8601	0,8624	0,8647	0,8670	0,8694	0,8717	0,8740	0,8763	0,8787	0,8810	0,8833	0,8856	0,8880	0,8903	0,8926	0,8949	0,8972	0,8996	0,9019	0,9042	0,9065
37	0,8457	0,8480	0,8503	0,8526	0,8549	0,8573	0,8596	0,8619	0,8642	0,8665	0,8689	0,8712	0,8735	0,8758	0,8781	0,8804	0,8828	0,8851	0,8874	0,8897	0,8920	0,8943	0,8987	0,8990	0,9013	0,9036
38	0,8430	0,8453	0,8476	0,8499	0,8522	0,8545	0,8568	0,8591	0,8615	0,8638	0,8661	0,8684	0,8707	0,8703	0,8753	0,8776	0,8799	0,8822	0,8845	0,8869	0,8892	0,8915	0,8938	0,8961	0,8984	0,9007
39	0,8403	0,8426	0,8449	0,8472	0,8495	0,8518	0,8541	0,8564	0,8587	0,8610	0,8633	0,8656	0,8679	0,8702	0,8725	0,8748	0,8771	0,8794	0,8817	0,8840	0,8863	0,8886	0,8909	0,8932	0,8955	0,8978
40	0,8376	0,8399	0,8422	0,8444	0,8467	0,8490	0,8513	0,8536	0,8559	0,8582	0,8605	0,8628	08651	0,8674	0,8697	0,8720	0,8743	0,8766	0,8789	0,8812	0,8835	0,8857	0,8881	0,8903	0,8926	0,8949
